Ненормальные режимы работы. Основным видом ненормального режима работы для электродвигателей является перегрузка их токами больше номинального. Допустимое время перегрузки электродвигателей, с, определяется по следующему выражению:

где k — кратность тока электродвигателя по отношению к номинальному; А — коэффициент, зави

сящий от типа и исполнения электродвигателя: А == 250 — для закрытых электродвигателей, имеющих большую массу и размеры, А = 150 — для открытых электродвигателей.

Перегрузка электродвигателей может возникнуть вследствие перегрузки механизма (например, завала углем мельницы или дробилки, забивания пылью вентилятора или кусками шлака насоса золоудаления и т. п.) и его неисправности (например, повреждения подшипников и т. п.).

Токи, значительно превышающие номинальные, проходят при пуске и самозапуске электродвигателей. Это происходит вследствие уменьшения сопротивления электродвигателя при уменьшении его частоты вращения.

Зависимость тока электродвигателя I от частоты вращения п при постоянном напряжении на его выводах приведена на рис. 6.1. Ток имеет наибольшее значение, когда ротор электродвигателя остановлен; этот ток, называемый пусковым, в несколько раз превышает номинальное значение тока электродвигателя. Защита от перегрузки может действовать на сигнал, разгрузку механизма или отключение электродвигателя.

После отключения КЗ напряжение на выводах электродвигателя восстанавливается и частота его вращения начинает увеличиваться. При этом по обмоткам электродвигателя проходят большие токи, значения которых определяются частотой вращения электродвигателя и напряжением на его выводах. Снижение частоты вращения всего на 10—25 % приводит к уменьшению сопротивления электродвигателя до минимального значения, соответствующего пусковому току. Восстановление нормальной работы электродвигателя после отключения КЗ называется самозапуском, а токи, проходящие при этом, — токами самозапуска.

На всех асинхронных электродвигателях самозапуск может быть осуществлен без опасности их повреждения, и поэтому их защита должна быть отстроена от режима самозапуска. От возможности и длительности самозапуска асинхронных электродвигателей основных механизмов собственных нужд зависит бесперебойная работа тепловых электростанций. Если из-за большого снижения напряжения нельзя обеспечить самозапуск всех работающих электродвигателей, часть из них приходится отключать. Для этого используется специальная защита минимального напряжения, отключающая неответственные электродвигатели при снижении напряжения на их выводах до 60—70 % номинального.

В случае обрыва одной из фаз обмотки статора электродвигатель продолжает работать. Частота вращения ротора при этом несколько уменьшается, а обмотки двух неповрежденных фаз перегружаются током в 1,5—2 раза большим номинального. Защита электродвигателя от работы на двух фазах применяется лишь на электродвигателях, защищенных предохранителями, если двухфазный режим работы может повлечь за собой повреждение электродвигателя.

На мощных тепловых электростанциях в качестве привода для дымососов, дутьевых вентиляторов и циркуляционных насосов получили широкое распространение двухскоростные асинхронные электродвигатели напряжением 6 кВ. Эти электродвигатели выполняются с двумя независимыми статорными обмотками, каждая из которых подключается через отдельный выключатель, причем обе статорные обмотки одновременно не могут быть включены, для чего в схемах управления предусмотрена специальная блокировка. Применение таких электродвигателей позволяет экономить электроэнергию путем изменения их частоты вращения в зависимости от нагрузки агрегата. На таких электродвигателях устанавливается по два комплекта релейной защиты.

В эксплуатации применяются также схемы электропривода, предусматривающие вращение механизма (например, шаровой мельницы) двумя спаренными электродвигателями, которые присоединяются к одному выключателю. При этом все защиты являются общими для обоих электродвигателей, за исключением токовой защиты нулевой последовательности, которая предусматривается для каждого электродвигателя и выполняется с помощью токовых реле, подключенных к ТТ нулевой последовательности, установленным на каждом кабеле.

Защита асинхронных ЭД от междуфазных к.з., перегрузок и замыканий на землю.

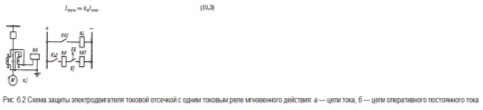

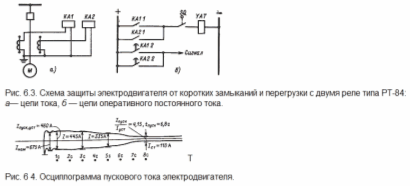

Для защиты от многофазных КЗ электродвигателей мощностью до 5000 кВт обычно используется максимальная токовая отсечка. Наиболее просто токовую отсечку можно выполнить с реле прямого действия, встроенными в привод выключателя. С реле косвенною действия применяется одна из двух схем соединения ТТ и реле, приведенных на рис. 6.2 и 6.3. Отсечка выполняется с независимыми токовыми реле. Использование токовых реле с зависимой характеристикой (рис. 6 3) позволяет обеспечить с помощью одних и тех же реле защиту от КЗ и перегрузки. Ток срабатывания отсечки выбирается -по следующему выражению:

где kсх — коэффициент схемы, равный 1 для схемы на рис. 6.3 и v3 для схемы на рис. 6.2; Iпуск —пусковой ток электродвигателя.

Если ток срабатывания реле отстроен от пускового тока, отсечка, как правило, надежно отстроена и от. тока, который электродвигатель посылает в сечь при внешнем КЗ.

Зная номинальный ток электродвигателя Iном и кратность пускового тока kп, указываемую в каталогах, можно подсчитать пусковой ток по следующему выражению:

Как видно по осциллограмме, приведенной на рис. 6.4, на которой показан пусковой ток электродвигателя питательного насоса, в первый момент пуска появляется кратковременный пик намагничивающего тока, превышающий пусковой ток электродвигателя. Для отстройки от этого пика ток срабатывания отсечки выбирается с учетом коэффициента надежности: kн=1,8 для реле типа РТ-40, действующих через промежуточное реле; kн = 2 для реле типов ИТ-82, ИТ-84 (РТ-82, РТ-84), а также для реле прямого действия.

Токовую отсечку электродвигателей мощностью до 2000 кВт следует выполнять, как правило, по наиболее простой и дешевой однорелейной схеме (см. рис. 6.2). Однако недостатком этой схемы является более низкая чувствительность по сравнению с отсечкой, выполненной по схеме на рис. 6.3, к двухфазным КЗ между одной из фаз, на которых установлен ТТ, и фазой без ТТ. Это имеет место, так как ток срабатывания отсечки, выполненной по однорелейной схеме, согласно (6.1) в vЗ раз больше, чем в двухрелейной схеме.

Поэтому на электродвигателях мощностью 2000—5000 кВт токовая отсечка для повышения чувствительности выполняется двухрелейной. Двухрелейную схему отсечки следует также применять на электродвигателях мощностью до 2000 кВт, если коэффициент чувствительности однорелейной схемы при двухфазном КЗ на выводах электродвигателя меньше двух.
