На электродвигателях мощностью 5000 кВт и более устанавливается продольная дифференциальная защита, обеспечивающая более высокую чувствительность к КЗ на выводах и в обмотках электродвигателей. Эта защита выполняется в двухфазном или в трехфазном исполнении с реле типа РНТ-565 (аналогично защите генераторов). Ток срабатывания рекомендуется принимать 2Iном.

Поскольку защита в двухфазном испо

лнении не реагирует на двойные замыкания на землю, одно из которых возникает в обмотке электродвигателя на фазе В, в которой отсутствует ТТ, дополнительно устанавливается специальная защита от двойных замыканий без выдержки времени.

Защита от перегрузки

Защита от перегрузки устанавливается только на электродвигателях, подверженных технологическим перегрузкам (мельничных вентиляторов, дымососов, мельниц, дробилок, багерных насосов и т. п.), как правило, с действием на сигнал или разгрузку механизма. Так, например, на электродвигателях шахтных мельниц защита может действовать на отключение электродвигателя механизма, подающего уголь, благодаря чему предотвращается завал мельницы углем.

Защита от перегрузки должна отключать электродвигатель, на котором она установлена, только в том случае, если без остановки электродвигателя нельзя устранить причину, вызвавшую перегрузку. Использование защиты от перегрузки с действием на отключение целесообразно также в установках без обслуживающего персонала.

Ток срабатывания защиты от перегрузки принимается равным:

При этом реле защиты от перегрузки смогут сработать от пускового тока, поэтому выдержка времени защиты принимается 10—20 с по условию отстройки от времени пуска электродвигателя. Защита от перегрузки выполняется с помощью индукционного элемента реле типа ИТ-80 (РТ-80) (см. рис 6.3). Если электродвигатель при перегрузках должен отключаться, в схеме защиты используются реле типа ИТ-82 (РТ-82). На электродвигателях, защита которых от перегрузки не должна действовать на отключение, целесообразно использовать реле с двумя парами контактов типа ИТ-84 (РТ-84), обеспечивающие раздельное действие отсечки и индукционного элемента.

Для ряда электродвигателей (дымососов, дутьевых вентиляторов, мельниц), время разворота которых составляет 30—35 с, схема защиты от перегрузки с реле РТ-84 дополняется реле времени типа ЭВ-144, которое приходит в действие после замыкания контакта токового реле. При этом выдержка времени защиты может быть увеличена до 36 с. В последнее время для защиты от перегрузки электродвигателей собственных нужд применяется схема защиты с одним реле тока типа РТ-40 и одним реле времени типа ЭВ-144, а для электродвигателей с временем пуска более 20 с — реле времени типа ВЛ-34 (со шкалой 1—100 с).

Защита минимального напряжения

После отключения КЗ происходит самозапуск электродвигателей, подключенных к секции или системе шин, на которых во время КЗ имело место снижение напряжения. Токи самозапуска, в несколько раз превышающие номинальные, проходят по питающим линиям (или трансформаторам) собственных нужд. В результате напряжение на шинах собственных нужд, а следовательно, и на электродвигателях понижается настолько, что вращающий момент на валу электродвигателя может оказаться недостаточным для его разворота. Самозапуск электродвигателей может не произойти, если напряжение на шинах окажется ниже 55—65 % Iном.

Для того чтобы обеспечить самозапуск наиболее ответственных электродвигателей, устанавливается защита минимального напряжения, отключающая неответственные электродвигатели, отсутствие которых в течение некоторого времени не отразится на производственном процессе. При этом уменьшается суммарный ток самозапуска и повышается напряжение на шинах собственных нужд, благодаря чему обеспечивается самозапуск ответственных электродвигателей.

В некоторых случаях при длительном отсутствии напряжения защита минимального напряжения отключает и ответственные электродвигатели. Это необходимо, в частности, для пуска схемы АВР электродвигателей, а также по технологии производства. Так, например, в случае остановки всех дымососов необходимо отключить мельничные и дутьевые вентиляторы и питатели пыли; в случае остановки дутьевых вентиляторов — мельничные вентиляторы и питатели пыли. Отключение ответственных электродвигателей защитой минимального напряжения производится также в тех случаях, когда их самозапуск недопустим по условиям техники безопасности или из-за опасности повреждения приводимых механизмов.

Наиболее просто защиту минимального напряжения можно выполнить с одним реле напряжения, включенным на междуфазное напряжение. Однако такое выполнение защиты ненадежно, так как при обрывах в цепях напряжения возможно ложное отключение электродвигателей. Поэтому однорелейная схема защиты применяется только при использовании реле прямого действия.

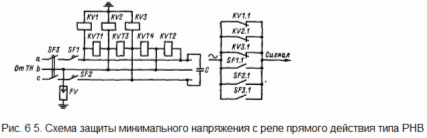

Для предотвращения ложного срабатывания защиты при нарушении цепей напряжения применяются специальные схемы включения реле напряжения. Одна из таких схем для четырех электродвигателей, разработанная в Тяжпромэлектропроекте, показана на рис. 6.5. Реле минимального напряжения прямого действия КVТ1—KVT4 включены на междуфазные напряжения ab и bс. Для повышения надежности защиты эти реле питаются отдельно от приборов и счетчиков, которые подключены к цепям напряжения через трехфазный автоматический выключатель SF3 с мгновенным электромагнитным расцепителем (использованы две фазы автоматического выключателя).

Фаза В цепей напряжения заземлена не глухо, а через пробивной предохранитель FV, чю исключает возможность однофазных КЗ в цепях напряжения и также повышает надежность защиты. В фазе А защиты установлен однофазный автоматический выключатель SFI с электромагнитным мгновенным расцепителем, а в фазе С — автоматический выключатель с замедленным тепловым расцепителем. Между фазами А и С включен конденсатор С емкостью порядка 30 мкФ, назначение которого указано ниже.

При повреждениях в цепях напряжения рассматриваемая защита будет вести себя следующим образом. Замыкание одной из фаз на землю, как уже отмечалось выше, не приводит к отключению автоматических выключателей, так как цепи напряжения не имеют глухого заземления.

При двухфазном КЗ фаз В и С отключится только автоматический выключатель SF2 фазы С. Реле напряжения KVT1 и KVT2 остаются при этом подключенными к нормальному напряжению и поэтому не запускаются. Реле KVT3 и KVT4, запустившиеся при КЗ в цепях напряжения, после отключения автоматического выключателя SF2 вновь подтянутся, так как на них будет подано напряжение от фазы А через конденсатор С. При КЗ фаз АВ или АС отключится автоматический выключатель SF1, установленный в фазе А. После отключения КЗ реле KVT1 и KVT2 вновь подтянутся под действием напряжения от фазы С, поступающего через конденсатор С. Реле KVT3 и KVT4 не запустятся. Аналогично будут вести себя реле и при обрыве фаз А и С.
