Двигатели сельскохозяйственных машин
Муфта сцепления сухая, двухдисковая, постоянно замкнутая. Коробка передач и задний мост смонтированы в одном корпусе. Задний мост имеет два одноступенчатых планетарных механизма поворота с ленточными тормозами, обеспечивающими надежное торможение трактора как при переднем, так и при заднем ходе. Планетарный механизм позволяет снизить усилия на рычагах управления поворотом трактора. Ходовая част
ь состоит из ведущих и направляющих колес, поддерживающих роликов с резиновыми бандажами, четырех балансирных кареток подвески и двух гусеничных цепей.
Первоначально трактор был оборудован кабиной закрытого автомобильного типа, цельнометаллической, двухместной, герметизированной, унифицированной с кабиной автомобиля ГАЗ-51. Сиденье регулируемое по массе и росту водителя. Трактор ДТ 75М имел кабину с более глубокой по высоте выштамповкой потолка кабины (увеличена высота над головой водителя) и рычаги управления загнутые к трактористу. С 1978 года трактор комплектуется новой подрессоренной кабиной и оперением.
Для улучшения обзорности кабина нового образца смещена вправо от оси трактора, а топливный бак увеличенной вместимости размещен с левой стороны кабины. Однако многие механизаторы были недовольны новой панорамной кабиной.
Интересный факт: хотя кабина нового образца более комфортабельна по сравнению со старой, трактор с новой кабиной не может обрабатывать почву под кронами деревьев (мешает высота кабины). В итого завод стал получать письма от потребителей с просьбой вернуть кабину автомобильного типа.
Для создания нормальных температурных условий в кабине предусмотрена вентиляционная установка, которая подает воздух, очищенный от пыли, увлажненный и охлажденный. Она автоматически включается при закрытых окнах и дверях кабины. Для обеспечения оптимальной температуры воздуха на рабочем месте водителя в зимний период в кабине трактора установлен отопитель калориферного типа. Конструкция кабины позволяет работать на тракторе в любых погодных условиях.
Комплектация и выпуск
Трактор укомплектован задней навеской сельскохозяйственного типа. Имеет вал отбора мощности. Может агрегатироваться с навесным плугом, навесной бороной, сеялкой, картофелекопалкой. Может комплектоваться бульдозерным оборудованием. Буксирует прицеп.
Трактор выпускается Волгоградским тракторным заводом с 1963 года, Павлодарским тракторным заводом выпускался с 1969 года по 1992 год. Двигатель А-41 изготавливается в Барнауле на Алтайском моторном заводе.
C 2009 года Волгоградский тракторный завод планирует прекратить производство тракторов ДТ-75. На их базе в дальнейшем будет производиться трактор ВТ-90[1], являющийся очередной глубокой модернизацией ДТ-75М. Корпус ВТ-90 изготавливается из современных композитных материалов повышенной прочности. Кроме заводского обозначения ВТ-90 трактор будет распространяться под наименованием «Агромаш-90ТГ».
5. Устройство и технологический процесс комбайна для уборки горошка
В Россию первый комбайн был завезён фирмой Holt в 1913 году на Киевскую сельскохозяйственную выставку. Это была деревянная конструкция на одноленточном гусеничном ходу с 14-футовым (4,27 м) захватом режущего аппарата и бензиновым мотором для одновременного приведения в действие механизмов и передвижения самой машины. Комбайн испытывался на Акимовской машиноиспытательной станции, дал относительно хорошие показатели работы. Но применения в условиях сельского хозяйства России не нашёл — в 1914 году началась Первая мировая война. Вновь к комбайну возвращаются уже в СССР. В связи с организацией крупного товарного производства в зерновых совхозах СССР в период с 1929 по 1931 организует массовый импорт комбайнов из США. Первые американские комбайны в совхозе «Гигант» блестяще выдержали испытания. Одновременно с импортом развертывается собственное производство. В начале 1930 года первенец советского комбайностроения завод «Коммунар» в Запорожье выпустил первые 10 советских комбайнов, к концу года общее число произведенных комбайнов достигло 347. С 1931 года начал выпуск комбайнов Ростовский завод имени Сталина «Ростсельмаш» (комбайн «Сталинец»), в 1932 году приступил к производству завод им. Шеболдаева в Саратове (СКЗ — «Саркомбайн», ныне Саратовский авиационный завод), которые были однотипны и работали по одному принципу, в то же время у «Сталинца» был больший рабочий захват (6,1 м) и некоторые конструктивные отличия. На «Коммунар» и «СКЗ» ставился бензиновый двигатель автомобильного типа ГАЗ, приспособленный для работы на комбайнах НАТИ и носящий название ФОРД-НАТИ, мощностю 28 л. с. На «Сталинец» устанавливался керосиновый двигатель тракторов СТЗ и ХТЗ мощностью 30 л. с. Передвижение по полю осуществлялось с помощью тракторов СТЗ, ХТЗ и «Сталинец» Челябинского тракторного завода. С тракторами «Сталинец» ЧТЗ комбайны работали по 2 в сцепке. Все они были не приспособлены для уборки влажного хлеба, в связи с этим в 1936 году Люберецкий завод имени Ухтомского приступил к выпуску северного комбайна конструкции советских изобретателей Ю.Я. Анвельта и М.И. Григорьева — СКАГ-5-А (северный комбайн Анвельта—Григорьева 5-й модели), который был приспособлен для уборки влажного хлеба на небольших площадях.
Комбайн СК-5 «Нива»
Благодаря собственному производству уже к 1935 году зерновые совхозы убирали комбайнами 97,1 % площадей. В уборочную кампанию 1937 года в СССР было уже около 120 тысяч комбайнов, собравших 39,2 % зерновых колосовых, обеспечив тем самым значительное снижение потерь при уборке, которое достигало 25 % при использовании лобогреек, даже несмотря на многочисленные ограничения в работе и наличие конструктивных недостатков. После Великой Отечественной войны в СССР были произведены крупные научные исследования, существенно обогатившие теорию зерноуборочного комбайна. В частности была детально исследована роль отбойного битера и соломотряса в процессе сепарации зерна, что позволило существенно повысить эффективность работы указанных узлов. Были произведены исследования аэродинамических свойств грубого вороха, что позволило существенно улучшить эффективность очистки зерна. На основании указанных достижений в 60-е годы были разработаны проекты высокопроизводительных (для тех лет) комбайнов типов СК-5 и СК-6. С 1970 года заводом «Ростсельмаш» выпускается комбайн СК-5 «Нива», а Таганрогским комбайновым заводом комбайн СК-6-II «Колос».

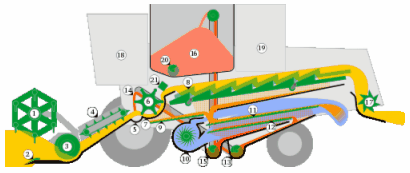

Схема зерноуборочного комбайна
1. Мотовило |
8. Соломотряс |
15. Бункер для зерна |
2. Режущий аппарат |
9. Транспортная доска |
16. Измельчитель соломы |
3. Шнек |
1. Вентилятор |
17. Кабина управления |
4. Наклонная камера с транспортёром |
2. Колосовое решето |
18. Двигатель |
5. Камнеуловитель |
3. Колосовый шнек |
19. Разгрузочный шнек |
6. Молотильный барабан |
4. Возврат колосков |
20. Отбойный битер |
7. Дека |
5. Зерновой шнек |
