Таким образом, рассматриваемая схема защиты не работает ложно при наиболее вероятных повреждениях цепей напряжения. Ложная работа защиты возможна только при маловероятных повреждениях цепей напряжения — трехфазном КЗ или при отключении автоматических выключателей SF1 и SF2.

Сигнализация неисправности цепей напряжения осуществляется контактами реле KV1.1, KV2.1, KV3.1 и контактами автоматиче

ских выключателей SF1.1, SF2.1, SF3.1.

В установках с постоянным оперативным током защита минимального напряжения выполняется для каждой секции сборных шин собственных нужд по схеме, приведенной на рис. 6.6. В цепи реле времени КТ1, действующего на отключение неответственных электродвигателей, включены последовательно контакты трех минимальных реле напряжения KV1. Благодаря такому включению реле предотвращается ложное срабатывание защиты при перегорании любого предохранителя в цепях трансформатора напряжения. Напряжение срабатывания реле KV1 принимается порядка 70 % Uном.

Выдержка времени защиты на отключение неответственных электродвигателей отстраивается от отсечек электродвигателей и устанавливается равной 0,5—1,5 с. Выдержка времени на отключение ответственных электродвигателей принимается 10—15 с, для того чтобы защита не действовала на их отключение при снижениях напряжения, вызванных КЗ и самозапуском электродвигателей.

Как показывает опыт эксплуатации, в ряде случаев самозапуск электродвигателей продолжается 20—25 с при снижении напряжения на шинах собственных нужд до 60—70 %Uном. При этом, если не принять дополнительных мер, защита минимального напряжения (реле KV1), имеющая уставку срабатывания (0,6—0,7) Uном, могла бы доработать и отключить ответственные электродвигатели. Для предотвращения этого в цепи обмотки реле времени КТ2, действующего на отключение ответственных электродвигателей, включается контакт KV2.1 четвертого реле напряжения KV2. Это минимальное реле напряжения имеет уставку срабатывания порядка (0,4—0,5) Uном и надежно возвращается во время самозапуска. Реле KV2 будет длительно держать замкнутым свой контакт только при полном снятии напряжения с шин собственных нужд. В тех случаях, когда длительность самозапуска меньше выдержки времени реле КТ2, реле KV2 не устанавливается.

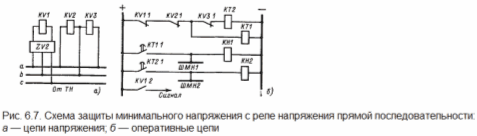

В последнее время на электростанциях применяется другая схема защиты, показанная на рис. 6.7. В этой схеме используются три пусковых реле: реле напряжения обратной последовательности KV1 типа РНФ-1М и реле минимального напряжения KV2 и KV3 типа РН-54/160.

В нормальном режиме, когда междуфазные напряжения симметричны, размыкающий контакт KV1.1 в цепи обмоток реле времени защиты КТ1 и КТ2 замкнут, а замыкающий KV1.2 в цепи сигнализации разомкнут. Размыкающие контакты реле K.V2.1 и KV3.1 при этом разомкнуты.

При снижении напряжения на всех фазах контакт KV1.1 останется замкнутым и поочередно подействуют: первая ступень защиты минимального напряжения, которая осуществляется с помощью реле KV2 (уставка срабатывания 0,7Uном) и КТ1; вторая — с помощью реле KV3 (уставка срабатывания 0,5 Uном) и КТ2. В случае нарушения одной или двух фаз цепей напряжения срабатывает реле KV1, замыкающим контактом которого KV1.2 подается сигнал о неисправности цепей напряжения.

При срабатывании каждой ступени защиты подается плюс на шинки ШМН1 и ШМН2 соответственно, откуда он поступает на цепи отключения электродвигателей. Действие защиты сигнализируется указательными реле КН1 и КН2, имеющими обмотки параллельного включения.

3. Устройство, рабочий процесс и применение кормораздатчика КТУ-10

Технические характеристики КТУ-10

Грузоподъёмность, т - 4

Транспортная скорость, км/ч - 30

Расчётная производительность раздачи кормов, м куб./час: 72 - 480

Колея колёс, мм 1600 - 25

База колёс, мм 2750 - 40

Дорожный просвет, мм 300 - 65

Радиус поворота, мм 6500

Размер шин, мм 12 - 16

Вместимость, м куб. 10

Потребляемость мощности, кВт 7,5

Габаритные размеры, мм: ширина

2300

длина

6670

высота

2500

Масса, кг

2100 70

Кормораздатчик КТУ-10А предназначен для транспортирования и дозированной раздачи животным измельчённых кормов и кормовых смесей; транспортирования измельченной зеленой массы с поля к местам заготовки кормов; дозированной подачи измельчённых кормов к средствам загрузки кормохранилищ и к внутрифермерским стационарным раздатчикам кормов. Агрегатируется с тракторами класса 0,9 и 1,4.

4. Общее устройство гусеничного трактора и назначение его основных частей

ДТ-75 (75М, РВ, Н, Е) — гусеничный сельскохозяйственный трактор общего назначения. Самый массовый гусеничный трактор в СССР. В 2008 году Волгоградский тракторный завод отметил 45-летие со дня постановки на производство ДТ-75. Завоевал трактор себе хорошую репутацию благодаря удачному сочетанию хороших эксплуатационных свойств (простоте, экономичности, ремонтопригодности) и невысокой стоимости по сравнению с другими тракторами аналогичного класса. За столь долгий срок ДТ-75 несколько раз модернизировался: видоизменялся внешне и внутренне, как правило, в лучшую сторону. По состоянию на 2009 год изготовлено более 2 741 000 единиц тракторов. В августе 2009 года с конвейера завода сошла очередная модернизация трактора. Рейстайлинговый трактор оборудован новой кабиной и пластиковым капотом, новым экономичным и экологичным финским двигателем Sisu, выпуск которых налажен на Владимирском тракторно-моторном заводе. Имеет новый индекс ВТ-90В (Торговое название «Агромаш 90 ТГ»). Изменился фирменный окрас трактора с красного на серо-голубой с оранжевыми цветовыми вставками. Выпуск прежней морально устаревшей конструкции ДТ-75ДЕ пока продолжается. Промышленной модификацией трактора ДТ-75 является трактор Т-90, отличающийся от базовой модели наличием опорных шарниров для навешивания фронтального отвала и фронтальных гидроцилиндров управления им. Кроме того, Т-90 имеет другие передаточные числа трансмиссии.

Описание

Первоначально на тракторе устанавливался четырехцилиндровый, четырехтактный дизельный двигатель СМД-14 жидкостного охлаждения мощностью 75 л.с. В модификации ДТ-75М применен двигатель А-41 мощностью 90 л.с., а в модификации ДТ-75Н двигатель СМД-18Н отличающийся от СМД-14 наличием турбонаддува и увеличенной до 95 л.с. мощностью. Запуск двигателя осуществляется с места водителя при помощи пускового двигателя с электростартером питающимся от аккумуляторной батареи. В настоящее время на трактор ДТ-75ДЕ устанавливается дизельный двигатель А-41СИ. Для подогрева двигателя перед запуском при температуре окружающего воздуха ниже −5 °C на тракторе предусмотрен предпусковой подогреватель ПЖБ-200.

Узлы и механизмы трактора смонтированы на сварной раме, которая состоит из двух продольных сварных лонжеронов замкнутого, прямоугольного сечения, соединенных между собой поперечными связями.
