Геодезия в строительстве

Рис. 6. Зенит-прибор РZL

Рис. 7. Оптическая схема зенит-прибора РZL

Прибор PZL выставляют над пунктом внутренней разбивочной сети на исходном монтажном горизонте, центрируют и нивелируют по уровню подобно теодолиту. Визирование производят через спе

циальные отверстия в перекрытиях (рис. 8). На возводимом монтажном горизонте сооружения над проемом укрепляют в специальной раме координатную палетку из оргстекла (рис. 9).

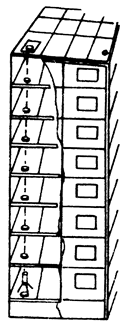

Рис. 8. Проецирование пункта внутренней разбивочной сети на монтажный горизонт

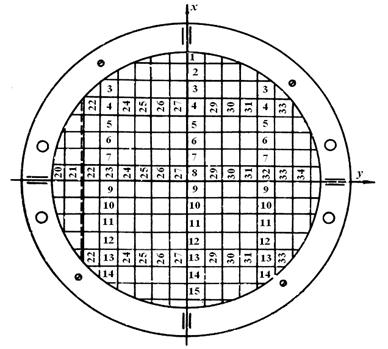

Рис. 9. Координатная палетка

Прибор разворачивают по азимуту, чтобы горизонтальный штрих сетки нитей установить в положение, параллельное линиям сетки, и производят отсчет по линиям палетки с точностью до 1 мм. Далее поворачивают прибор на 1800 и берут второй отсчет . Принимая первое положение прибора за нулевое, устанавливают его в положения 90° и 270° и производят по другой шкале палетки отсчеты и .

Отвесная линия на палетке получается в результате пересечения двух перпендикулярных линий палетки:

.

Для вычисления точности вертикального проецирования прибором PZL рекомендуется пользоваться экспериментально полученным уравнением погрешности, мм:

,

где Н – высота визирования, м.

Из отечественных приборов вертикального проецирования наибольшей точностью обладает зенит-надирный прибор, разработанный в ЦНИИГАиК. Прибор имеет верхний и нижний каналы визирования, что значительно расширяет возможности его применения.

Контроль точности проецирования пунктов внутренней разбивочной сети осуществляется путем сравнения измеренного расстояния между пунктами на монтажном горизонте с расстоянием на исходном горизонте.

Передача отметок на монтажные горизонты.

Высотными пунктами внутренней разбивочной сети на монтажном горизонте служат рабочие реперы, отметки которых определяют от реперов на исходном монтажном горизонте. На монтажном горизонте должно быть не менее двух рабочих реперов. Обычно в качестве рабочих реперов принимаются закладные детали в конструкциях данного этажа.

Передачу отметок на вышележащие этажи производят с помощью двух нивелиров, реек и подвешенной стальной рулетки. Рейки устанавливают на реперы, расположенные на исходном и данном монтажных горизонтах (рис. 10). Отсчеты по рулетке берутся одновременно по двум нивелирам. Для большей устойчивости рулетки к ней снизу подвешивают груз, помещаемый в сосуд с вязкой жидкостью. В результате наблюдений получают отсчеты и по шкале рулетки и отсчеты и по рейкам. Отметку репера на монтажном горизонте вычисляют по формуле

.

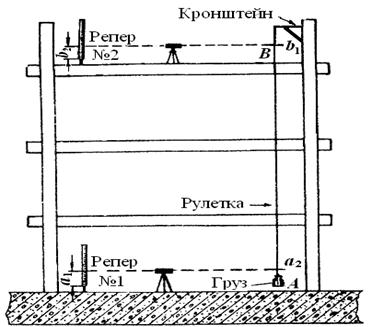

Рис. 10. Передача отметок на монтажный горизонт

Разность отсчетов по рулетке необходимо исправить поправками за растяжение рулетки под действием груза и собственного веса и за температуру.

В некоторых случаях отметки реперов на монтажных горизонтах определяют проложением нивелирных ходов по лестничным маршам, а при невысоких точностных требованиях применяют метод тригонометрического нивелирования.
