Геодезия в строительстве

При монтаже технологического оборудования, помимо обычных геодезических инструментов, пользуются контрольно-измерительными приборами (микрометр, щуп, индикатор, штихмас, струна, прецизионный накладной уровень с ценой деления 10—15" и др.).

Микрометр служит для измерения толщины тонких пластинок и накладок с точностью до 0,01 мм. Щуп представляет собой набор стальных пластинок комбиниро

ванной толщины (от 0,02 до 0,20 мм) и применяется для измерения зазоров между плоскостями.' Индикатор применяют для измерения с точностью до 0,01 мм отклонений в размерах валов, неровностей при обработке плоскостей и т. п. Штихмас служит для высокоточного измерения внутренних размеров деталей. Струна представляет собой стальную калиброванную проволоку диаметром 0,3 — 0,5 мм. Для закрепления струны на концевых точках осей устанавливают стойки с блочными или другими приспособлениями вверху, через которые перекидывают струну с подвешенным грузом. При помощи этих приспособлений возможны поперечные перемещения для точной установки струны по остроконечному отвесу или оптическому центриру в створе соответственной оси. Струнам дают возможно большие натяжения, чтобы уменьшить стрелу ее провеса: например, для струны диаметром 0,3 мм дают натяжение 7—8 кг, а для струны диаметром 0,5 мм — около 20 кг.

Геодезические разбивки при монтаже цементных вращающихся печей.

Геодезические работы, связанные с монтажом технологического оборудования, состоят из комплекса геодезических действий, изложенных в предыдущих главах.

Строитель и монтажник, располагая знаниями геодезических приемов, изложенных в предыдущих главах, и владея основными геодезическими инструментами и приборами, должны уметь найти решение задачи, связанной со специфическими условиями и требованиями монтажа конкретно рассматриваемого объекта. Для этого надо знать проектную геометрию монтируемого объекта, технические допуски на монтаж рассматриваемых конструкций и правильно предусмотреть необходимую точность геодезических измерений и построений.

Ниже излагается описание выполнения работ, связанных со строительством и монтажом цементных вращающихся печей.

Цементная вращающаяся печь представляет собой цилиндр 1, состоящий из отдельных звеньев-обечаек, склепанных или сваренных между собой. По всей длине цилиндра расположены бандажи 2, которыми цилиндр опирается на парные опорные ролики 5. Каждая пара роликов установлена на двух станинах 6, а каждая пара станин покоится на фундаментной плите 7, установленной на фундамент (рис. 3).

Печи бывают 150- и 118-метровой длины. В первом случае цилиндр опоясан девятью бандажами, опирающимися на девять парных роликов, и имеет девять фундаментов; во втором случае печь имеет шесть фундаментов и соответственное .количество фундаментных плит, парных опорных роликов и бандажей.

Для 150-метровой лечи диаметр расширенной части по кожуху равен 3,6 м, а суженной части—3,3 м; диаметр по бандажам около 4 м. Ось цилиндра печи не горизонтальна и имеет пятипроцентный уклон, в результате отметки соответственных точек крайних бандажей при длине печи J 50 м отличаются примерно на 7,5 м.

Для сооружения фундаментов необходимо уже известными приемами разбить на местности продольную ось ОО1 (рис. 4) печи и перпендикулярные к ней оси фундаментов. Ось печи обозначается прочными бетонированными знаками, расположенными попарно за пределами крайних фундаментов. Над осевыми знаками устанавливают обноски. С помощью теодолита на обноску выносят следы оси печи и по этим следам-рискам натягивают тонкую стальную проволоку.

Центры фундаментов определяют с помощью тяжелых отвесов, подвешенных на проектных расстояниях по направлению оси к натянутой проволоке. Продольные оси фундаментов, перпендикулярные к оси печи, разбивают с помощью теодолита, установленного точно в центре фундамента, центрированием метки на трубе, обозначающей продолжение веп-икальной оси теодолита! под отвесом, подвешенным на проволочную ось печи. Линейные отрезки в направлении оси фундамента откладывают при помощи стальной компарированной рулетки. Оси фундаментов выносят на обноску, устраиваемую по контуру каждого фундамента, и закрепляют выносными створными знаками, расположенными в безопасной для их сохранности зоне.

Рисунок 3

Рисунок 4

При установке крайних фундаментов по высоте необходимо учитывать: 1) разность отметок соответственных точек крайних бандажей, равную, например, 7,9 м; 2) уклон местности в направлении оси печи и 3) размеры сооружений, находящихся под центром печи.

Установку остальных фундаментов по высоте производят с таким расчетом, чтобы их вершины находились на прямой, соединяющей верхние точки крайних опор. Все эти высоты заранее установлены проектом и могут быть вынесены в натуру уже известным приемом.

Фундаменты цементной печи устраивают на прочном основании для предотвращения осадки. В целях наблюдения возможных осадок в основании каждого фундамента на высоте до 0,5 м от поверхности земля закладывают стенные реперы, например из уголкового железа. В стороне от строительной площадки в грунтах, гарантирующих неизменность положения, закладывают грунтовой репер постоянного типа, а между ним и линией фундаментов устраивают rape межуточный грунтовый репер также постоянного тина. Местоположение промежуточного репера должно создавать возможность определения превышений между ним и контрольными реперами, заложенными в основаниях фундаментов с одной постановки нивелира.

Считая высоту основного репера постоянной, периодически определяют превышение между ним и промежуточным репером. Условные отметки фундаментных контрольных реперов определяют от отметки промежуточного репера так часто, как это предусмотрено программой наблюдений. Неизменность: отметок фундаментных реперов в пределах точности нивелирования покажет отсутствие осадки фундаментов и, наоборот, изменяемость отметок покажет величину осадки фундаментов и достижение ими состояния устойчивости после затухания осадки.

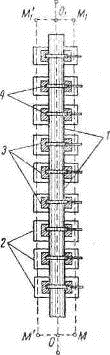

Фундаментные плиты со -станинами должны быть установлены на фундаменты так, чтобы их поперечные оси NN (рис. 6) находились на одной прямой и совпадали с осью печи, обозначенной натянутой проволокой с отвесами; Продольные оси ММ должны быть перпендикулярны к ней, а наклонные расстояния l между продольными осями соседних опор должны соответствовать проектным размерам.

Рисунок 6.

Отметки парных точек Лп и Ал на поверхности плит должны быть для своих плит одинаковыми и точно соответствовать проектным значениям, а сами плиты должны иметь пятипроцентные уклоны в направлении поперечной оси NN. Установку плит выполняют в такой последовательности.
