Геодезия в строительстве

Разбивка осей проверяется и принимается по акту. Отклонения габаритных размеров сооружения не должны превышать допусков, принятых для разбивочных работ. В процессе строительства положение осей на обноске периодически контролируется от главной (основной) оси промерами рулеткой.

Обноска предназначается главным образом для обеспечения работ по устройству котлованов и возведению фундаментов. <

p>Разбивочные работы на исходном монтажном горизонте.

Для возведения наружной части сооружения на исходном монтажном горизонте создается внутренняя разбивочная сеть здания и надежно закрепляется.

Монтажный горизонт – это условная горизонтальная плоскость, проходящая через проектные отметки низа монтируемых конструктивных элементов. Монтажный горизонт первого этажа является исходным.

Пункты внутренней разбивочной сети располагают на перекрытии подвала или непосредственно на блоках фундамента. Количество пунктов и форма внутренней разбивочной сети зависят от размеров и назначения сооружения, методов производства строительно-монтажных работ и других факторов. При строительстве сравнительно небольших зданий четырьмя пунктами закрепляются продольные и поперечные основные оси (рис.2), в зданиях сложной конфигурации закрепляются главные оси (см. рис. 3). Иногда для крупногабаритных сооружений внутренняя разбивочная сеть создается в виде нескольких фигур, повторяющих контур сооружения. При этом стороны сети располагают также параллельно основным осям сооружения, чтобы внутренние и монтажные оси можно было выносить непосредственно линейными измерениями или простейшими способами перпендикуляров и створов.

Местоположение пунктов внутренней разбивочной сети определяют с пунктов внешней разбивочной сети сооружения. Например, чтобы вынести пункты, расположенные в точках пересечения основных осей (см. рис. 2), теодолит выставляют над пунктом 1 внешней разбивочной сети и трубу наводят на пункт 1. На исходном монтажном горизонте фиксируют направление 1–1/. Потом теодолит устанавливают на пункте 2 и наводят на пункт 2. В пересечении направлений 1–1/ и 2–2/ находят положение первого пункта (I) внутренней разбивочной сети и фиксируют прочерчиванием карандашом или откраской. Аналогично выносят пункты II, III и IV.

Правильность разбивки контролируют измерениями расстояний и прямых углов. Окончательные положения пунктов надежно закрепляют на исходном горизонте дюбелями или керном на закладных деталях (рис. 3) и маркируют несмываемой краской.

Высотной разбивочной основой на исходном монтажном горизонте служат рабочие реперы, совмещаемые, как правило, с пунктами внутренней разбивочной сети. Количество реперов зависит от сложности сооружения, но их должно быть не менее двух. Отметки этих реперов определяют методом геометрического нивелирования от реперов внешней разбивочной сети.

Детальные разбивочные работы на исходном и других монтажных горизонтах сводятся обычно к построению внутренних и монтажных осей, фиксирующих плановое положение отдельных конструкций и элементов сооружения. Разбивку осей производят от пунктов внутренней разбивочной сети. При использовании способа створов (см.рис.2) теодолит устанавливают на пункте I основной оси и наводят трубу на пункт IV. По линии I–IV откладывают расстояния до выносимых поперечных осей и закрепляют их рисками. Выполнив аналогичные действия по основной оси II–III, выносят вторые концы поперечных осей. Затем оси фиксируют проволоками или закрепляют откраской.

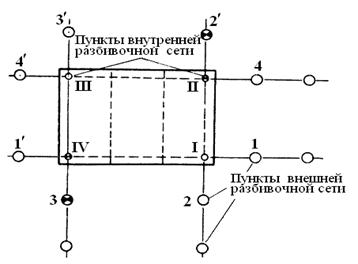

Рис. 2. Схема размещения внутренней и внешней разбивочных сетей

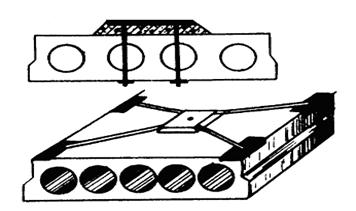

Рис. 3. Пункт внутренней разбивочной сети

От пунктов, закрепляющих главные оси сооружения, детальные разбивочные работы производят обычно способом перпендикуляров. Теодолит устанавливают в точке пересечения главных осей (центральный пункт) и наводят трубу на пункт, расположенный в конце продольной главной оси. По визирной линии откладывают рулеткой расстояние до поперечной оси и фиксируют его. Переносят теодолит на вынесенную точку и строят прямой угол. Полученную ось закрепляют откраской или керном по закладным деталям. При крупнопанельном строительстве монтажные оси закрепляют откраской в виде рисок (рис. 4), определяющих плановое положение отдельных конструктивных элементов.

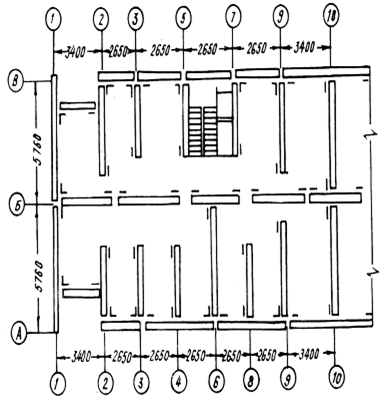

Рис. 4. Детальная разбивка осей на монтажном горизонте

Отметку монтажного горизонта выносят от реперов внутренней разбивочной сети методом геометрического нивелирования и закрепляют горизонтальными рисками или маячными прокладками.

Передача осей на монтажные горизонты.

Пункты внутренней разбивочной сети сооружения, закрепляющие оси на исходном монтажном горизонте, в ходе строительства передаются на последующие монтажные горизонты способами створного и вертикального проецирования. При строительстве малоэтажных сооружений для этой цели иногда используют механические отвесы.

Отвесы подвешиваются на стальной или капроновой нити диаметром 0,5–1,0 мм. Масса отвеса не должна превышать половины разрывного усилия нити. В длинных отвесах для гашения колебаний груза его погружают в сосуд с моторным или трансформаторным маслом.

При створном способе оси сооружения проецируют на монтажный горизонт. Теодолит устанавливают на одном из пунктов внешней разбивочной сети, закрепляющей на местности положение основной оси сооружения, и трубу наводят на второй створный пункт данной оси или на штрих откраски, фиксирующей положение оси на цоколе сооружения (рис. 5). Затем трубу перемещают в вертикальной плоскости до нужного монтажного горизонта и положения визирной линии фиксируют. Операцию проецирования повторяют при другом положении вертикального круга и за окончательное положение оси берут среднее из двух точек. Перенося теодолит на другие пункты внешней разбивочной сети, последовательно выносят и закрепляют концы основных осей по всему периметру сооружения.

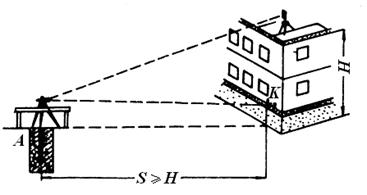

Рис. 5. Проецирование основной оси на монтажный горизонт створным способом

Створный способ применяется при возведении зданий небольшой этажности. Точность передачи оси на высоту до 20 м с помощью теодолита Т2 составляет примерно 2 мм. Погрешность проецирования оси может быть несколько уменьшена применением теодолитов с высокоточными накладными уровнями, позволяющими с большей точностью выставлять ось вращения прибора в отвесное положение.

Способ вертикального проецирования основан на использовании специальных приборов типа зенит-прибора РZL (Германия), в которых линия визирования выставляется в отвесное положение. Зенит-прибор РZL (рис. 6) состоит из корпуса со зрительной трубой и подставки с оптическим отвесом. В зрительной трубе (рис. 7) размещены обращенный кверху объектив 1, фокусирующая линза 2, компенсатор 7 с призмой 5, преломляющая призма 6, окуляр 4 с сеткой нитей 3.
