Геодезия в строительстве

В связи с неудобствами, связанными с закреплением отвеса в верхних точках, а также влиянием действия ветра на величину отклонения нити отвеса от вертикали, его используют при высоте зданий и сооружений до 15 м. При большей высоте, а также для повышения точности измерения крена вертикальное проецирование верхних точек выполняют с помощью теодолита. Его устанавливают над постоянным знаком на прод

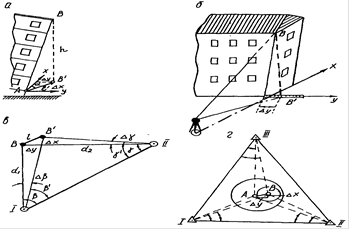

олжении стены здания примерно на расстоянии двойной его высоты. Выбирают в верхней части стены хорошо различаемую точку В (рис.1,б), наводят на неё зрительную трубу, которую затем опускают вниз. По вертикальной нити зрительной трубы на миллиметровой линейке берут отсчет, измеряя тем самым отклонение точки В' от исходной точки А на величину ∆Y. Аналогично измеряют отклонение ∆Х в другой вертикальной плоскости и вычисляют общую линейную l и угловую α величины крена по формулам.

Наблюдения за изменениями величины крена и его направлением выполняют периодическими измерениями с одних и тех же постоянных знаков. При измерении кренов зданий и сооружений высотой до 100 м используют приборы оптического вертикального визирования, которые позволяют определять составляющие крена с точностью до 1 мм.

При измерении кренов способом горизонтальных углов (рис.1,в) с закрепленных постоянных знаков I—II высокоточным теодолитом периодически измеряют горизонтальные углы β и γ между опорными направлениями I-II, II—I (или другими постоянными точками на местности) и направлениями на наблюдаемую верхнюю точку здания В. По разности углов β и γ между циклами измерений вычисляют составляющие крена ΔХ и ΔУ по формулам:

где d1 и d2 - горизонтальные приложения от теодолита до наблюдаемой точки В;

Общий крен и его направление вычисляют по формуле (3).

При измерении крена способом угловых засечек (рис.1,г) вокруг сооружения на расстоянии не менее одной и не более двух его высот закрепляют опорные пункты I, II и III, прокладывают полигонометрический ход и методом триангуляции вычисляют их координаты. С этих пунктов прямой угловой засечкой определяют координаты точек А и В по оси сооружения у его основания и на вершине (или только на вершине). При измерении углов принимают во внимание, что ошибка в одну секунду создает погрешность в определении крена до 0,5 мм на каждые 100 м расстояния. Для определения направления на наблюдаемую точку около измеренных углов ставят букву "Л" или "П", обозначающую расположение точки А слева или справа относительно створа со станции на точку В. По разности координат точек А и В (или одной точки В) в начальном и последующих циклах наблюдений вычисляют составляющие отклонения ΔХ и ΔУ за данный промежуток времени:

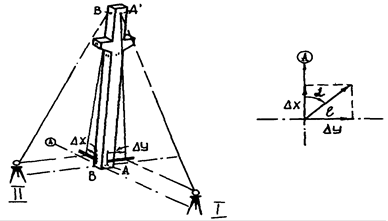

Общие линейную l и угловую а величины крена определяют по формуле (3). Способ угловой засечки в основном применяют при определении кренов сооружений башенного типа (дымовых труб, силосных башен, мачт и других вертикальных линий). При наблюдениях за кренами зданий и сооружений предельная погрешность измерений составляет: для стен гражданских и промышленных зданий - 0,0001 h; для дымовых труб, башен, мачт - 0,0005 h, где h - высота здания или сооружения. Для измерения крена колонн высотой до 5 м используют отвес, а для более высоких - теодолит (рис.2). Его устанавливают на двух взаимно перпендикулярных направлениях разбивочных осей колонны на расстоянии 1,5h её высоты. Наводят вертикальную нить зрительной трубы на верхнюю монтажную риску колонны А'. Проецируют её на миллиметровую линейку, горизонтально приложенную началом шкалы к нижней монтажной риске А, и устанавливают величину отклонения ΔY. Эту операцию повторяют при другом положении круга теодолита и находят среднее значение ΔY. Таким же образом устанавливают среднее значение ΔХ с другой станции. Общую величину крена l и направление его (относительно оси А) определяют по формулам (6) и (3)

5 Описать построение разбивочной сети на монтажном горизонте

Разбивка и закрепление осей сооружения на обноске.

После разбивки на местности главных (основных) осей сооружения и закрепления их пунктами внешней разбивочной сети здания производят детальную разбивку и закрепление всех строительных осей, для чего обычно пользуются обноской.

Обноска представляет собой временное сооружение, устанавливаемое по периметру здания на удалении 3–5 м от бровки котлована. Обноска бывает сплошной и прерывистой, а по используемому материалу – деревянной и металлической.

Деревянная обноска (рис. 1, а) состоит из двухметровых столбов, вкапываемых в грунт на глубину 1,0–1,2 м через каждые 2,5–3,0 м по периметру, и обрезных досок толщиной 30–50 мм, прибиваемых к внешней стороне столбов так, чтобы их верхние кромки были в горизонтальной плоскости. Для соблюдения этого условия на столбах предварительно с помощью нивелира намечают точки с одинаковыми высотами. Стороны обноски также должны быть параллельны осям сооружения.

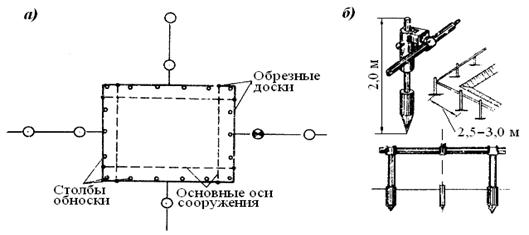

Рис. 1. Обноска

Инвентарные металлические обноски (рис.1, б) состоят из двухметровых стоек и металлических труб, которые рассчитаны на многократное использование. Устанавливается металлическая обноска аналогично деревянной.

На обноску от пунктов внешней разбивочной сети с помощью теодолита переносят главные (основные) оси сооружения. Остальные оси (промежуточные, установочные) непосредственно разбивают на досках обноски, откладывая рулеткой расстояния по их верхней кромке. Оси предварительно фиксируют карандашом, а после увязки измерений окончательные положения осей фиксируют откраской или гвоздем.

На инвентарной металлической обноске положение осей фиксируется подвижным хомутом с табличкой, обозначающей наименование оси.
