Трубопроводный транспорт

Толщина стенки труб, в зависимости от чувствительности участков к охране окружающей среды, будет меняться от 8,74 мм до 23,8 мм. В сейсмоактивных зонах предусмотрены более толстостенные трубы.

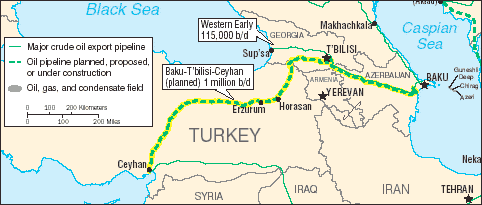

Рис. 1. Географическое положение трубопровода Баку-Тбилиси-Джейхан.

Технология работы.

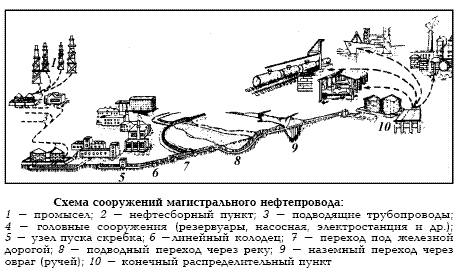

Рис. 2. Схема сооружений.

Перекачивающие станции – самые сложные комплексы сооружений нефтепровода.

Головная перекачивающая станция предназначена для приёма нефти с установок подготовки нефти и перекачки её из ёмкости в магистральный нефтепровод. В состав технологических сооружений входят: резервуарный парк, подпорная насосная, узел учёта нефти, магистральная насосная, узел регулирования давления, фильтры-грязеуловители, узлы с предохранительным устройством, а также технологические трубопроводы.

Промежуточные перекачивающие станции размещают по трассе трубопровода согласно гидравлическому расчёту. Среднее значение перегона между станциями для первой очереди 100-200 км, а для второй очереди 50-100 км. В составе технологических сооружений промежуточных станций отсутствуют резервуарный парк, подпорная насосная и узел учёта нефти.

На магистральных нефтепроводах большой протяжённости предусмотрена организация эксплуатационных участков протяжённостью от 400 до 600 км. В начале эксплуатационных участков располагают нефтеперекачивающие станции, состав которых аналогичен головным станциям, однако резервуарные парки их имеют меньшую вместимость.

Насосные станции оборудуют насосами и сложным энергетическим хозяйством, мощность которого достигает нескольких тысяч киловатт.

Через цепь последовательно расположенных по трассе перекачивающих станций нефтепродукт поступает на конечный пункт нефтепродуктовода.

В зависимости от схемы присоединения насосов и резервуаров промежуточных станций различают следующие схемы перекачки нефти и нефтепродуктов по трубопроводам: постанционную, через один резервуар насосной станции, с подключённым резервуаром, из насоса в насос.

При постанционной системе перекачки нефть принимают поочерёдно в один из резервуаров станции, подачу на следующую станцию осуществляют из другого резервуара.

При перекачке через один резервуар насосной станции нефть от предыдущей станции поступает в резервуар, служащий буфером, и одновременно откачивается из него.

При перекачке с подключённым резервуаром уровень нефти в нём колеблется в зависимости от неравномерности поступления и откачки нефти.

При системе перекачки из насоса в насос резервуары промежуточных станций отключаются от магистрали.

ЗАКЛЮЧЕНИЕ

Итак, цель проделанной работы, на наш взгляд, успешно достигнута: мы изучили историю развития и классификацию трубопроводного транспорта, технологию его работы и технических устройств, обеспечивающих подачу продукта по трубам.

Благодаря исследованию мы ещё раз убедились в большом количестве преимуществ трубопроводного транспорта и, следовательно, в его безусловной перспективности. Назначение трубопроводов с каждым годом расширяется—от транспорта горючих газов и нефтей до продуктов питания. Область их применения охватывает все районы территории РФ и стран СНГ—от центральных, хорошо освоенных, до областей, где трубопроводы практически являются одним из первых объектов инженерной деятельности человека. К таким районам относятся районы Крайнего Севера, пустыни. Трубопроводы пересекают горы и реки, непроходимые болота и топи.

В настоящее время и в обозримом будущем только они смогут обеспечить непрерывную доставку нефти и газа в центральные районы страны. Поэтому необходимо постоянное совершенствование методов проектирования, строительства и эксплуатации трубопроводов с целью повышения их надёжности и эффективности, снижения энергозатрат на перекачку, затрат материальных и трудовых ресурсов на сооружение, сокращения времени строительства, увеличение срока службы без капитального ремонта (на данный момент срок эксплуатации трубопроводного транспорта составляет приблизительно 20 лет), уменьшения или полного устранения вредного воздействия на природу, её растительный и животный мир.

СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Абузова Ф. Ф., Алиев Р. А., Новосёлов В. Ф. и др. Техника и технология транспорта и хранения нефти и газа. М.: 1992.

2. Бородавкин П.П. Подземные магистральные трубопроводы. М.: 1982.

3. Борисенко Т. М. Повышение эффективности трубопроводного транспорта. М.: 1983.

4. Олейник А. Я., Карасик В. М., Криль С. И. и др. Гидравлический трубопроводный транспорт контейнеров. Киев: 1983.

5. Битюков В. К., Колодежнов В. Н. Пневматические конвейеры. Воронеж: 1984.

6. Бычков В. Е., Данильченко И. Г., Пирогов Ю.Н. Газопроводы для транспорта и хранения нефтепродуктов. М.: 1992.

7. Белов И. А., Булев Н. И., Гиневский А. С. Введение в аэрогидродинамику контейнерного трубопроводного транспорта. М.: 1986.

8. www. ngfr.ru

9. Wikipedia

10. mylearn.ru

11. www.trubotex.ru

12. www.pseudology.org

13. www.trubarm.ru
