Назначения и особенности конструкции гондол и пилонов самолета

Каркасная конструкция отличается тем, что имеет силовой кар­кас. Гондола такой конструкции воспринимает также нагрузки от двигателя и передает их на планер.

На рис. 4 показана гондола ТРД на вертикальном пилоне под крылом. На рисунке видно сходство конструкций гондолы и фюзеляжа, пилона и крыла.

Особенностью конструкции и компоновки гондол ТВД является специфическая конфигурация передне

й части, обусловленная нали­чием обтекателя втулки винта и редуктора.

6. Прочность гондол, пилонов и креплений оборудования силовых установок.

Гондолы двигателей, воздухозаборники, которые нагружаются в основном аэродинамическими силами, особенно значительными при действии скоростного напора qmax max в случаях нагружения А' и D'. Поэтому их конструкция сходна с конструкцией фюзеляжа. Для глушения шума от двигателя используется трехслойная об­шивка с сотовым заполнителем.

Конструкции пилонов имеют те же внутренние силовые эле­менты, что и конструкция крыла, достаточно сильные для вос­приятия больших нагрузок от двигательной установки и гондолы и передачи их на крыло или фюзеляж.

Прочность конструкции и креплений оборудования силовых ус­тановок (баки, трубопроводы, агрегаты) проверяется в соответ­ствии со случаями нагружения по НЛГС частей планера ЛА, где они установлены.

Поскольку гондолы, пилоны и части оборудования силовых уста­новок непосредственно соединяются с двигателем, они испытывают

значительные вибрационные воз­действия, что может сказаться на состоянии конструкции (ослабле­ние затяжки болтов и заклепок, образование люфтов и трещин) и ресурсе. Поэтому необходимо при­нимать меры защиты от вибраций.

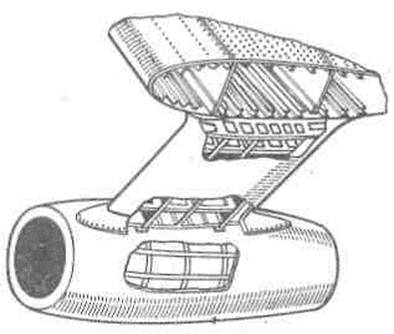

Рис. 4. Гондола ТРД на вертикаль­ном пилоне под крылом

Литература:

1. Конструкция и прочность самолетов, В.Н.Зайцев , Г.Н. Ночевкин – Киев 1974 г.

2. Конструкция и прочность летательных аппаратов гражданской авиации , К.Д. Миртова, Ж.С. Черненко – Москва 1991г.

3. Конструкция самолетов, Г.И.Житомирский – Москва «Машиностроение» 1991 г.
