Конструкция и работа системы питания бензинового двигателя

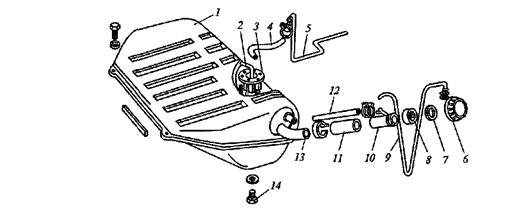

Рис. 3. Топливный бак:

1 — половина бака; 2, 9, 12 — трубки; 3 — датчик; 4, 11 — шланги; 5 — топливопровод; 6, 14 — пробки; 7 — прокладка; 8 — уплотнитель; 10, 13 — трубы

В топливных баках автомобилей часто для увеличения жесткости и уменьшения колебаний топлива при движении внутри имеются специальные

перегородки. Кроме того, в нижней части бака размещается противоотливное устройство, изготовленное в виде стакана диаметром 150 и высотой 80 мм. Это устройство предназначено для исключения перебоев в работе двигателя и его остановки при резком трогании с места или резком торможении, а также при движении автомобиля на больших скоростях на поворотах.

Форма топливного бака во многом зависит от его размещения на автомобиле. Бак может располагаться под полом кузова, в багажнике, под задним и за задним сиденьем, т.е. в местах, более защищенных от ударов при столкновениях. Прикрепляется топливный бак к кузову автомобиля.

Топливный насос служит для подачи топлива из топливного бака в карбюратор. На двигателях автомобилей устанавливают топливные насосы саморегулирующиеся, диафрагменного типа.

В топливном насосе (рис. 4) между верхней 7 (с крышкой 9) и нижней 1 частями корпуса установлен блок диафрагм 3, который соединен со штоком 11. Шток охватывается вильчатым концом балансира 15 рычага 16 привода насоса. На штоке установлена пружина 2 блока диафрагм. В верхней части корпуса насоса находятся всасывающий 10 и нагнетательный 4 клапаны. Привод насоса осуществляется толкателем от эксцентрика вала привода масляного насоса. Под воздействием эксцентрика толкатель нажимает на верхнюю часть рычага 16, а балансир 15 через шток 11 перемещает блок диафрагм 3 вниз. При этом пружина 2 сжимается. Объем полости над блоком диафрагм увеличивается, и топливо под действием разрежения из бака поступает в насос через всасывающий патрубок 8, сетчатый фильтр б и всасывающий клапан 10. Нагнетательный клапан насоса при этом закрыт. Вверх блок диафрагм перемещается под действием пружины 2, когда балансир 15 не удерживает шток 11.

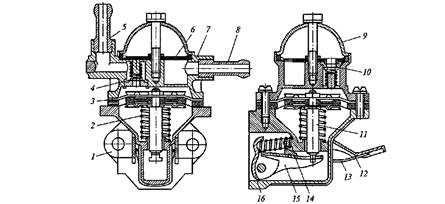

Рис. 4. Топливный насос:

1,7 — части корпуса; 2, 13 — пружины; 3 — блок диафрагм; 4, 10 — клапаны; 5, 8 — патрубки; 6 — фильтр; 9 — крышка; 11 — шток; 12, 16 — рычаги; 14 — эксцентрик; 15 — балансир

Под давлением топлива открывается нагнетательный клапан 4, и топливо через нагнетательный патрубок 5 поступает в карбюратор. Всасывающий клапан в этом случае закрыт. Когда поплавковая камера карбюратора будет заполнена, запорная игла поплавка перекроет доступ топлива в карбюратор. При этом блок диафрагм топливного насоса останется в нижнем положении, и рычаг 16 с балансиром будет перемещаться вхолостую. Рычаг 12 с пружиной 13 служит для ручной подкачки топлива в карбюратор перед пуском двигателя. Он воздействует на балансир 15 через эксцентрик 14. Насос саморегулируется — при небольших расходах топлива ход блока диафрагм недоиспользуется, а ход рычага механической подкачки топлива с балансиром будет частично холостым. Топливный насос устанавливается на специальном приливе на блоке цилиндров двигателя и крепится к нему двумя шпильками.

Топливный фильтр тонкой очистки очищает топливо, поступающее в карбюратор, от механических примесей. Очистка топлива необходима, чтобы не засорялись каналы и жиклеры карбюратора, имеющие малые сечения. Фильтр тонкой очистки топлива может быть выполнен неразборным (рис. 5, а). Бумажный фильтрующий элемент 3 такого фильтра находится в корпусе 2 с крышкой, которые изготовлены из пластмассы и сварены между собой токами высокой частоты или ультразвуковой сваркой. Топливо поступает в фильтр из насоса через патрубок 4, проходит через фильтрующий элемент, очищается в нем и через патрубок 1 поступает в карбюратор.

Для тонкой очистки топлива используются также разборные фильтры.

Разборный фильтр (рис. 5, б) состоит из корпуса 2, отстойника 5 и фильтрующего элемента 3. Фильтрующий элемент изготовлен из латунной сетки, намотанной в два слоя на стакан из алюминиевого сплава, который имеет на боковой поверхности ребра и отверстия для прохода топлива. Сетка на стакане удерживается пружиной, надетой снаружи на фильтрующий элемент. Фильтрующий элемент 3 находится внутри отстойника 5 и поджимается пружиной 6 к корпусу фильтра через уплотнительную прокладку.

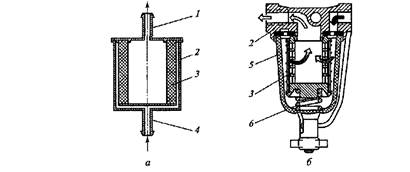

Рис. 5. Топливные фильтры:

а — неразборный; б — разборный; 1, 4 — патрубки; 2 — корпус; 3 –фильтрующий элемент; 5 – отстойник; 6 — пружина

При очистке топливо сначала поступает в отстойник, где осаждаются наиболее крупные частицы примесей, а затем очищается, проходя через сетку внутрь стакана фильтрующего элемента.

Фильтры тонкой очистки топлива обычно устанавливаются между топливным насосом и карбюратором.

Воздушный фильтр очищает воздух, поступающий в карбюратор, от пыли и других примесей. Пыль содержит мельчайшие кристаллы твердого кварца, которые, оседая на смазочные поверхности трущихся деталей двигателя, вызывают их интенсивное изнашивание.

На двигателях автомобилей применяют главным образом воздушные фильтры сухого типа со сменными бумажными или картонными фильтрующими элементами.

Воздушный фильтр (рис. 6, а) состоит из корпуса 1, крышки 7 и фильтрующего элемента 3. Стальной штампованный корпус имеет патрубок 10 забора холодного воздуха из подкапотного пространства, патрубок 2 забора теплого воздуха из воздухозаборника на выпускном трубопроводе, вытяжной коллектор системы вентиляции картера двигателя и оси Укрепления крышки. Корпус фильтра устанавливается на карбюраторе и крепится к нему на четырех шпильках самоконтрящимися гайками. Крышка корпуса фильтра — стальная, штампованная, имеет перегородку 8, в зависимости от расположения которой обеспечивается сезонная регулировка температуры воздуха, поступающего в двигатель. Летом крышку фильтра устанавливают так, что перегородка 8 перекрывает патрубок 2, и в двигатель поступает холодный воздух. Зимой крышку устанавливают в положение, при котором перегородка 8 перекрывает патрубок 10, и в двигатель поступает теплый воздух. Герметичность соединения крышки и корпуса фильтра обеспечивается резиновой прокладкой 6. Фильтрующий элемент 3 имеет цилиндрическую форму. Он состоит из гофрированного картонного фильтра 5 и обкладки-предочистителя 4 из нетканого синтетического материала (слоя синтетической ваты). Обкладка-предочиститель выполняет роль элемента предварительной очистки воздуха и увеличивает пылеемкость фильтра. Воздух, поступающий в фильтр, сначала проходит через обкладку-предочиститель, а потом через картонный фильтрующий элемент.

Воздушный фильтр, приведенный на рис. 6, б, имеет терморегулятор. Корпус 22 и крышка 7 фильтра — стальные, штампованные. В корпусе размещен картонный фильтрующий элемент 19 с наружным слоем синтетической ваты для предварительной очистки воздуха, увеличивающий пылеемкость фильтра. Фильтрующий элемент плотно прижимается к корпусу крышкой, которая крепится к корпусу на шпильке 20 гайкой и четырьмя защелками 21. Шпилька установлена в кронштейне, приваренном к корпусу. Герметичность крышки с корпусом обеспечивается уплотнительной прокладкой 18. Корпус фильтра устанавливается на карбюраторе и крепится к нему через пластину 23 и резиновую прокладку 24 на четырех шпильках самоконтрящимися гайками. Корпус снизу имеет патрубок для отсоса картерных газов, а сбоку — патрубок 16 забора воздуха, на котором стяжным болтом закреплен терморегулятор 13. Терморегулятор обеспечивает постоянную подачу в воздушный фильтр подогретого до температуры 25 . 35 °С воздуха. Он имеет пластмассовый корпус с патрубком 12 подвода холодного воздуха и патрубком 11 со шлангом 14 подвода теплого воздуха. Внутри терморегулятора находится заслонка 25 с приводом от термосилового элемента 15, который позволяет автоматически поддерживать требуемую температуру воздуха, поступающего в воздушный фильтр.
