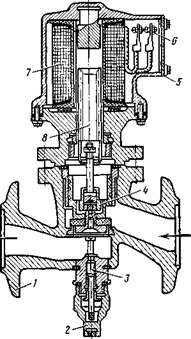

Рисунок 8.4 – Соленоидный вентиль:

1 – корпус; 2 – колпачок; 3 – отжимной винт; 4 – клапан; 5 – крышка клеммной коробки; 6 – зажимы; 7 – катушка электромагнита; 8 – якорь

8. Тепловой расчет холодильной машины

Основными данными для теплового расчета холодильной машины являются: нагрузка на компрессор, темпе

ратурный режим работы машины (температура кипения, конденсации, перед регулирующим вентилем, переохлаждения, всасывания), вид применяемого хладагента.

Температура: конденсации – 39оС, испарения – 8оС, переохлаждения – 34оС, всасывания – 28оС, перегретого пара – 62оС.

Давление: нагнетания – Pк=1,00МПа, всасывания – Pо=0,38Мпа.

Теплосодержание в точках 3¢ и 4: i3¢ = i4¢ =440 кДж.

Удельный объем всасываемого пара: .

Холодильный цикл изображен на рис. 7.1.

Таблица 8.1¾ Результаты расчетов

Остальные параметры приведены в таблице 7.1.

9. Расчет основных параметров компрессора

Определим основные параметры транспортного хладонового компрессора холодопроизводительностью 29 кВт с описываемым поршнями объемом /см. табл. 7.1., с. 29/.

Принимаем четырехцилиндровый, с V – образным расположением цилиндров, компрессор.

Скорость поршня:

/5, с. 110/.

Диаметр цилиндра компрессора:

;

Ход поршня: /5, с. 110/;

Частота вращения коленчатого вала:

/5, с. 110/

Вывод: по данным расчета принимаем компрессор ФУ15, работающий при 1200 об/мин и имеющий 4 цилиндра диаметром – 76 мм, ход поршня – 40 мм. Холодопроизводительность – 29 кВт /1, с. 122/.

10. Расчет теплообменных аппаратов установки

10.1 Испаритель-воздухоохладитель (ИВО)

Холодильная установка КЖ‑25П имеет ИВО с поверхностью испарения 84 м2 /1, с. 167/.

Определим поверхность испарителя:

/1, с. 136/

где холодопроизводительность установки, кВт;

коэффициент теплопередачи испарения с учетом влагоотделения. Принимаем /1, с. 136/.

разность между температурой испарения хладагента и температурой охлажденного воздуха на входе и выходе испарителя.

В результате расчетов принимаем ИВО с поверхностью охлаждения 84 м2 /1, с. 167/.

10.2 Конденсатор

Площадь поверхностей конденсатора:

/1, с. 134/

где холодопроизводительность установки по конденсатору, кВт;

;

- индикаторная мощность /табл. 7.1., с./;

коэффициент теплопередачи конденсатора /1, с. 136/.

разность температур конденсируемого хладагента и охлаждающего воздуха /6, с. 18/.

Количество охлажденного воздуха:

, /5, с. 33/

где удельная теплоемкость воздуха;

плотность воздуха, /5, с. 33/.

Вывод: в результате расчетов принимаем конденсатор с теплопередающей поверхностью 80 м2, с количеством воздуха, продуваемого через конденсатор 8000 м3/ч

/1, с. 135/

11. Вопросы охраны труда и техники безопасности при эксплуатации холодильных установок

К обслуживанию холодильных установок допускаются лица не моложе 18 лет, специально обученные и знающие инструкцию по обслуживанию данной установки.

Помещение для ремонта холодильного оборудования должно быть оборудовано приточно-вытяжной вентиляцией, обеспечивающей достаточный воздухообмен и исключающий опасную концентрацию хладагента в воздухе.

Запрещается наполнять хладагентом баллоны, у которых неисправны вентили, поврежден корпус, окраска и надписи не соответствуют марке данного хладагента. Принимая партию баллонов, необходимо проверить паспорт о проведенных испытаниях, который доложен прилагаться заводом-изготовителем.

Запрещается перевозить и хранить хладон-12 в какой-либо другой таре или баллонах, помещенных у источника тепла, а также без специального укрытия, защищающего баллоны от солнечных лучей. Вне специального хранилища не разрешается держать для работы более одного баллона с хладагентом.
