Электроснабжение насосной станции

По полученному Ф подбираем из табл.2-17 [4] лампу типа ДРЛ мощностью 1000 Вт со световым потоком Фном=50000 лм (Фном отличается от Ф на 8,84%, что допустимо).

Расчетная осветительная нагрузка определяется по формуле [5]:

Po = Pycт×Kc - Кпра (2.19)

где Руст - установленная мощность ламп, кВт;

Кс - коэффициент спроса;

Кпра - коэффициент, учитывающий потери в пускорегулир

ующей аппаратуре (ПРА), Кпра=1,1 - для ламп ДРЛ и ДРИ; Кпра = 1,2 -для люминесцентных ламп со стартерными схемами включения и KПpа = 1,3 –1,35 - для люминесцентных ламп с безстартерными схемами включения.

Расчетная осветительная нагрузка машинного зала no (2.19):

Po.м.з. = (8х1)×0,95×1,1 = 8,36 кВт.

Для газоразрядных ламп типа ДРЛ cosj = 0,5 (tgj = 1,732), тогда :

Qо.м.з. = Ро.м.з. • tgj = 8,36 • 1,732 = 14,48 кВар.

Освещение мастерской

Для расчета освещения в мастерской в качестве источника света применяем люминесцентные лампы типа ЛБ в светильниках ПВЛМ - ДОР с габаритами LсвхВсвхНсв = 1625х270х215 мм, с прямым косинусным светораспределением. Система освещения - общая. Размеры мастерской по генплану: LмасхВмасхНмас =21х х14,7х5 м.

Расчетная высота по (2.16): h = 5 – 0 – 0,22 = 4,78 м.

По табл. 4-11 [4]: lс = 1,4, тогда расстояние между рядами L = lc×h = 1,4 × 4,78 = = 6,7 м.

Намечаем два ряда светильников. Коэффициенты отражения от поверхностей принимаем такими же, как для машинного зала rп = 0,7; rс = 0,5; rр = 0,3.

Индекс помещения по (2.17):

По табл. 5-12 [4]: h = 58%; по табл. 4-4к [4] для металлообрабатывающих мастерских Ен = 300 лк, Кзап =1,5. Тогда по (2.14):

Число светильников в ряду по (2.15):

ламп;

где Фном = 5220 лм для ЛБ мощностью 80 Вт

Общее число ламп - 52. Выбираем лампу типа ЛБ мощностью 80 Вт. При установке этих ламп расхождение расчетного и номинального светового потока составляет 1,92%, что допустимо.

Длина непрерывного ряда светильников: l ряда = N × Lcв = 13×1,625 = 21,125 м.

Определим остаток расстояния и превратим в равные разрывы между светильниками:

l oст = Lмас - l ряда = 22 – 21,125 = 0,825 м, (2.20)

lразрыва = l ocm/N = 0,825/13 = 0,067 м. (2.21)

Расчетная осветительная нагрузка мастерской по (2.19):

Ро.мас. = (52x0,08)×1×1,35 = 5,616 кВт.

Для люминесцентных светильников cosj = 0,9 (tgj = 0,484).

Qо.мас. = Po.мac × tgj = 5,616 • 0,484 = 2,718 кВар. (2.22)

Общая мощность осветительной нагрузки по насосной станции в целом:

Ро = Ро.м.з. + Ро.мас = 8,36 + 5,616 = 13,976 кВт, (2.23)

Qo = Qo.м.з. + Qo.мac = 14,48 + 2,718 = 17,198 кВар, (2.24)

(2.25)

При расчете осветительной нагрузки по методу удельной мощности получили завышенное значение, поэтому в дальнейших расчетах будем использовать значение расчетной осветительной нагрузки, определенное по методу коэффициента использования.

2.4 Определение в выбор типа в числа электродвигателей для

электропривода мостового крана

2.4.1 Электропривод механизма подъемной установки

мостового крана

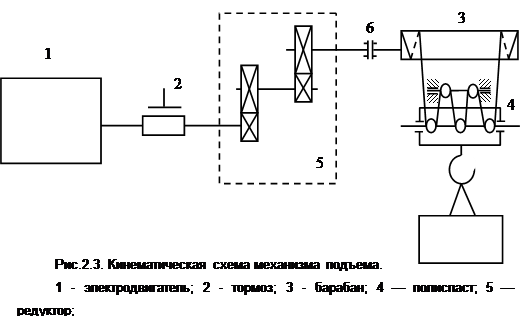

Механизмы подъемной установки предназначены для подъема и опускания груза, оборудования и так далее при наматывании или сматывании каната на барабан лебедки. Кинематическая схема механизма подъема приведена на рис. 2.3.

В качестве электропривода механизма подъема преимущественное распространение получили асинхронные двигатели с фазным ротором и двигатели постоянного тока.

При пуске на участке разгона используется многоступенчатый реостат с числом ступеней не более 5 - 6.

При торможении в зависимости от величины и знака тормозного усилия используется двигательный режим при работе двигателя на реостатной характеристике или электродинамическое торможение с наложением электромеханического тормоза для окончательной остановки привода.

Для выбора мощности электропривода воспользуемся техническими данными механизма подъема:

- грузоподъемность G = 450 кН;

- вес грузозахватного устройства Go = 15 кН;

- скорость подъема и опускания груза u = 0,28 м/с;

- диаметр барабана Dб = 0,6 м;

- ускорение и замедление при работе с грузом а1 = 0,3 м/c2;

- ускорение и замедление при работе без груза а0 = 0,35 м/с2;

- кратность полиспаста in= 5;

- передаточное число редуктора ip = 15,6;

- длительность цикла tц = 600 с;

- к.п.д. редуктора hр = 0,85;

- к.п.д. полиспаста hn = 0,98;

- к.п.д. барабана hб = 0,95;

- высота подъема Н = 4м.

Определение продолжительности включения (ПВ) электродвигателя.

Время пуска (торможения) двигателя с грузом и без груза [6]:

(2.25)

(2.26)

Средняя скорость передвижения груза (грузозахватного устройства) за время пуска и торможения [6]:

(2.27)

Путь, пройденный грузом (грузозахватным устройством) за время пуска и торможения [6]:

lp 1,2 = 2×uc.p.1,2 × tn1,2 = 2 × 0,14 × 0,933 = 0,26 м; (2.28)

lp 3,4 = 2×uc.p.3,4 × tn3,4 = 2 × 0,14 × 0,8 = 0,224 м; (2.29)

Путь, приходящийся на движение груза (грузозахватного устройства) при установившейся скорости [6]:

lу 1,2 = Н - lp 1,2 = 4 – 0,26 = 3,74 м; (2.30)

lу 3,4 = Н - lp 3,4 = 4 – 0,224 = 3,776 м; (2.31)

Время подъема груза (грузозахватного устройства) с установившейся скоростью [6]:

(2.32)

(2.33)

Время работы с грузом и без груза:

t1.2 = tn1.2 + ty1.2 + tтl1.2 = 0,933+13,357+0,933 = 15,223 с; (2.34)

t3,4 = tn3,4 + ty3,4 + tтl3,4 = 0,8+13,486+0,8 = 15,086 с; (2.35)

Расчетная продолжительность включения [6]:

(2.36)

Расчет и приведение к валу двигателя моментов сопротивления.

Момент статической нагрузки при поднятии грузозахватного устройства с грузом [6]:

(2.37)

где hпр = hр×hn×hб = 0,85×0,98×0,95 = 0,791

Момент статической нагрузки при опускании грузозахватного устройства с грузом [6]:

(2.38)

Момент статической нагрузки при подъеме грузозахватного устройства без груза [6]:

(2.39)
