Электроснабжение насосной станции

Объём помещения V = a x b x h = 55,5 х 22 х 16 = 19536 м3, согласно формуле (8.3)

В1000 = 19536/20 = 976,8 м2;

В = 976,8 х 1 = 976,8 м2;

Площадь поверхностей, ограничивающих поверхность помещения:

Sогр = 2(а+в)h + 2ав = 2(55,5+22)16 + 2х55,5х22 = 4922 м2;

Отсюда коэффициент y согласно [20] будет:

y = 0,825

Подставим полученные данные в формулу (1) и сведём в таблиц

у (3) для остальных частот спектра.

Таблица 3

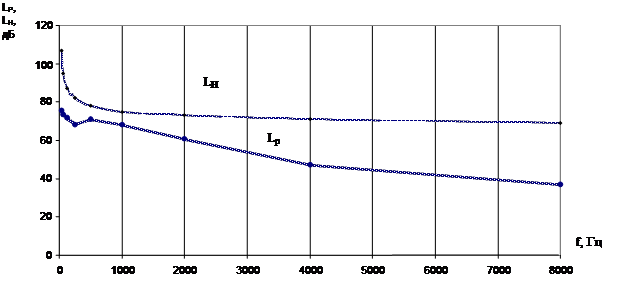

Превышение шума ни в одном диапазоне частот не наблюдается, вследствие этого дополнительно снижение шума не требуется.

8.4 Пожарная безопасность

Опасными факторами, воздействующими на обслуживающий персонал и материальные ценности насосной станции, является:

- пламя и искры;

- повышенная температура окружающей среды;

- токсичные продукты горения и термические разложения;

- дым;

- пониженная концентрация кислорода.

К вторичным проявлениям опасных факторов пожара, воздействующих на рабочий персонал и материальные ценности, относятся:

- осколки, части разрушивающихся аппаратов, агрегатов, установок, конструкций;

- электрический ток, возникший в результате выноса высокого напряжения на токопроводящие части конструкций, аппаратов, агрегатов;

- огнетушащие вещества.

Для предотвращения пожара в рабочей зоне насосной станции необходимо предотвратить образование горючей среды и воздействие на неё источников зажигания. Для этого необходимо обеспечить предотвращение следующими способами:

- максимально возможным применением негорючих и трудногорючих веществ и материалов;

- изоляцией горючей среды (применение изолированных отсеков, камер, кабин и т.п.);

- поддержание температуры и давления среды, при которых распространение пламени исключается;

- установкой пожароопасного оборудования по возможности в изолированных помещениях или на открытых площадках;

- применение машин, механизмов, оборудования, устройств, при эксплуатации которых не образуются источники зажигания;

- применение в конструкции быстродействующих средств защитного отключения возможных источников зажигания;

- поддержание температуры нагрева поверхности машин, механизмов оборудования, устройств, веществ и материалов, которые могут войти в контакт с горючей средой.

В здании насосной станции находятся несколько рабочих зон, которые относятся к следующим категориям:

- рабочая зона со станками и машинный зал – к категории Д (помещения, в которых находятся негорючие вещества и материалы в холодном состоянии);

- рабочая зона КТП – к категории В (помещение, в котором находится оборудование использующее легковоспламяняющие жидкости); так как в этой зоне используется ГЖ, то она относится к зоне пожароопасности П-1.

Вся насосная станция относится по взрывоопасности к зоне класса В-1а т.к. в эту зону входят помещения, в которых взрывоопасные смеси не образуются при нормальных условиях эксплуатации оборудования, но могут образоваться при авариях и неисправностях.

ЗАКЛЮЧЕНИЕ

При выполнении дипломного проекта «Электроснабжение и электропривод насосной станции» были произведены все необходимые расчёты для определения всей нагрузки насосной станции.

Согласно заданию была скомплектована насосная станция, которая состоит из машинного зала и мастерской. После проведения расчёта по выбору мощности, типа и количества насосов принято решение установить восемь насосов типа 800В –2,5/63 единичной производительностью 2,5 м3/с.

По ходу расчётов определено, что насосная станция будет получать питание от энергосистемы по схеме УВН с выключателем на стороне высшего напряжения ПГВ на напряжение 35 кВ. Выбор производился согласно технико-экономическому расчёту.

Электроснабжение насосной станции осуществляется по двум воздушным ЛЭП – 35 кВ, выполненных проводом АС-70 на железобетонных опорах.

Подстанция глубокого ввода расположена справа от главных ворот машинного зала.

На ПГВ установлены два двухобмоточных трансформатора типа ТДН – 16000/35. На стороне 10 кВ одинарная система шин, секционированная маслянным выключателем РУ – 10кВ. Распределительное устройство низкого напряжения выполнено ячейками КМ – 1 с выкатными тележками.

КТП расположена внутри машинного зала напротив главных ворот и укамплектована двухобмоточными трансформаторами на 160 кВА с вторичным напряжением 0,4 кВ. От этой подстанции получают питание силовые пункты (СП1 – СП2, ЯБПУ), через которые в свою очередь запитывается всё электрооборудование насосной станции напряжением до 1000 В.

Рассмотрены схемы защиты и управления синхронного двигателя насоса. Для этих схем был произведён выбор аппаратов.

ЛИТЕРАТУРА

1. Лопастные насосы: Справочник / В.А. Замницкий, А.В. Каплун, А.Н. Папир, В.А. Умов: Под ред. В.А. Замницкого и В.А. Умова – Л: Машиностроение Ленинградское отделение, 1986-334с.: ил.

2. Каталог СДН.

3. Справочник по электротехническим машинам: В 2т. Под общ. ред. И.П. Копылова и Б.К. Клокова. Т.1. – М.: Энергоатомиздат, 1988 – 456 с. ил.

4. Справочная книга для проектирования электрического освещения / Под ред. Кноринга Л. Энергия, 1976. 384 с.

5. Федоров А.А., Старкова Л.Е. Учебное пособие для курсового и дипломного проектирования по электроснабжению промышленных предприятий: Учеб. пособие для вузов. – М.: Энергоатомиздат. 1987-368с.: ил.

6. Автоматизированный электропривод. Методические указания к курсовому проекту для студентов специальности 0303. А.И. Мирошник. – Омск. 1987. – 36 с.

7. Ключев В.И., Терехов В.М. Электропривод и автоматизация общепромышленных механизмов: Учебник для вузов. – М.: Энергия, 1980.-360с.: ил.

8. Абрамович И.И. Грузоподъемные краны промышленных предприятий: Справочник / И.И.Абрамович, В.Н.Березин, А.Г.Яуре.- М.: Машиностроение, 1989.- 360 с.: ил.
