Электроснабжение насосной станции

Учтем на данном этапе неизвестную динамическую составляющую нагрузки с помощью коэффициента запаса Кз [6]:

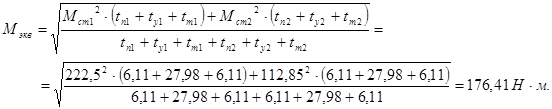

Мэкв.рас = Кз • Мэкв = 1,5 ×176,41 = 264,62 Н×м.

Требуемая номинальная скорость двигателя [6]:

Частоту вращения вала двигател

я [6]:

Эквивалентная расчетная мощность электродвигателя [6]:

.

Пересчитанная на стандартную продолжительность включения (ПВн=40%) мощность [6]:

Выбираем асинхронный двигатель с фазным ротором типа 4МТН 200LB8 [8].

Каталожные данные двигателя:

- номинальная мощность Р2н = 22 кВт;

- номинальная частота вращения nн = 715 об/мин;

- коэффициент мощности cosjн=0,7;

- напряжение статора U1 = 380 В;

- напряжение ротора U2 = 241 В;

- сила тока статора I1 = 57 А;

- сила тока ротора I2 = 59 А;

- максимальный момент Мк = 800 Н×м;

- момент инерции Jp = 0,68 кг×м2.

Уточненный выбор мощности двигателя.

Уточненная частота вращения [6]:

Радиус приведения кинематической цепи между двигателем и исполнительным механизмом [6]:

.

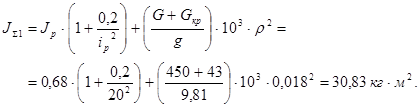

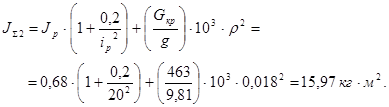

Суммарный приведенный момент инерции для нагруженного и ненагруженного механизма [6]:

Динамические моменты для нагруженного и ненагруженного механизма [6]:

.

.

Моменты сопротивления при пуске и торможении с грузом [6]:

;

.

Моменты сопротивления при пуске и торможении без груза [13]:

;

Эквивалентный момент сопротивления при ПВрас [13]:

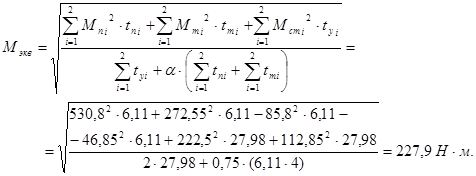

Эквивалентный момент двигателя при стандартной продолжительности включения (ПВн=40%) [6]:

Номинальный момент двигателя:

Выбранный двигатель проходит по нагреву, так как условие Мн.дв(293,85 Н м) > Мэкв (240,84 Н м) выполняется. Двигатель также проходит по перегрузочной способности, то есть выполняется условие 0,81 •Мк (648,3 Н×м) > Мп1 (530,8 Н×м).

2.5 Выбор мощности двигателей пожарных насосов

Выше упоминалось, что в машинном зале для ликвидации пожара устанавливаются два пожарных насоса по бокам главных ворот. Пожарные насосы постоянно находятся в работе, то есть они работают в режиме циркуляции, поддерживая давление в трубопроводе.

Для привода пожарных насосов выбираем асинхронный электродвигатель с короткозамкнутым ротором типа 4А112 М2У3 [3].

Каталожные данные электродвигателя:

- номинальная мощность Рн = 7,5 кВт;

- номинальное напряжение Uн =380 В;

- номинальный коэффициент мощности соsjн = 0.88;

- номинальный к.п.д. hн = 87,5 %;

- синхронная скорость nо = 3000 об/мин;

- номинальное скольжение Sн = 2,6 %;

- кратность пускового тока Iп/Iн = 7.5;

- кратность максимального момента Мmах/Мн = 2.2;

- кратность пускового момента Мп/Мн = 2.

2.6 Электрооборудование мастерской

В конструкциях насосных установок имеется множество металлических деталей, которые при эксплуатации подвергаются термическому и механическому воздействию, и как следствие этого процесса они изнашиваются. Для изготовления простых новых деталей, и поддержания старых в нормальном состоянии, а также для плановых и аварийных ремонтов узлов и агрегатов машин в мастерской устанавливается группа металлообрабатывающих станков и сварочных трансформаторов.

Перечень устанавливаемого оборудования:

- один сверлильный станок типа 2Н150. Станок предназначен для сверления, рассверливания, зенкования, развертывания и подрезания торцов.

Электродвигатели:

1) привод главного движения (4А132S4У3):

Рн =7,5 кВт; hн=0,875; соsjн=0,86; Кп =7,5;

2) привод насоса охлаждения (4АА50В2У3):

Рн =0,12 кВт; hн=0.63; cosjн= 0.7; Кп = 4.

Габариты станка (длина х ширина х высота) 1293х 875х3090 мм.

- два токарно-винторезных станка типа 1М63 для выполнения токарных и винторезных работ по черным и цветным металлам, точения конусов, нарезания резьб.

Электродвигатели:

1) привод главного движения (4А160S4У3):

Рн = 15 кВт; hн=0,885; cosjн=0.88; Кп = 7;

2) привода быстрого хода каретки (4А80А4У3):

Рн = 1,1 кВт; hн=0.75; cosjн = 0.81; Кп = 5;

3) привод насоса охлаждения (4АА50В2У3):

Рн = 0,12 кВт; hн= 0,63; cosjн= 0.7; Кп = 4.

Габариты станка (длина х ширина х высота) 3530х1680х1290 мм.

- один фрезерный станок типа М654 для обработки плоскостей на изделиях из стали, чугуна и легких сплавов торцовыми, концевыми и фасонными фрезами.

Электродвигатели:

1) привод главного движения (4А160S4УЗ):

Рн = 15 кВт; hн = 0,885; cosjн = 0,88; Кп = 7;

2) привод подачи (4A100L4У3):

Рн = 4 кВт; hн = 0,84; cosjн = 0,84; Кп = 6.

Габариты станка (длина х ширина х высота) 2890х3165х3140 мм.

- один круглошлифовальный станок типа 3Б161, предназначенных для шлифования цилиндрических и пологих конических поверхностей изделий.

Электродвигатели:

1) привод шлифовального круга (4А132S4У3):

Рн = 7,5 кВт; hн = 0,875; cosjн = 0,86; Кп = 7,5;

2) привод изделия (4А71В4У3):

Рн = 0,75 кВт; hн = 0,72; cosjн = 0,73; Кп = 4,5;

3) привод гидропресса (4А90L6У3):

Рн = 1,5 кВт; hн = 0,75; cosjн = 0,74; Кп = 4,5;

4) привод насоса охлаждения (4АА50В2У3):

Рн = 0,12 кВт; hн = 0,63; cosjн = 0,7; Кп = 4.

Габариты станка (длина х ширина х высота) 4100х2100х1560 мм.

- один обдирочно-шлифовальный станок типа 3М-636 для заточки режущих инструментов.

Электродвигатели:

1) главный привод (4А132S4У3):

Рн = 7,5 кВт; hн = 0,875; cosjн = 0,86; Кп = 7,5.

- два сварочных трансформатора типа ТСД-2000-2: Sн = 162 кВА; hн = 0,9; cosjн = 0,62;

2.7 Определение суммарной электрической нагрузки

насосной станции

Первым этапом проектирования системы электроснабжения является определение электрических нагрузок. По значению электрических нагрузок выбирают и проверяют электрооборудование системы электроснабжения, определяют потери мощности и электроэнергии. От правильной оценки ожидаемых нагрузок зависят капитальные затраты на систему электроснабжения, эксплуатационные расходы, надежность работы электрооборудования.
