Эксимерные лазеры

1.2.2.1 Разрядные цепи

Пороговые значения инверсной населенности в эксимерных лазерах обычно высокие в связи с короткой длиной волны и значительной шириной линии основных переходов. Типичное значение концентрации активных носителей заряда на верхнем рабочем уровне составляет 1014 - 1015 см3. Такие концентрации могут быть получены только при очень высокой плотности энергии накачки (10

-2 Дж/см3). Для этого необходимы специальные электроразрядные цепи. Обычно они состоят из емкостей и индуктивностей и в их состав входят специальные высоковольтные ключи.

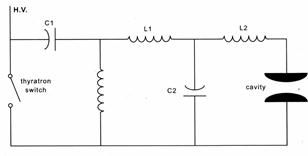

Рисунок 10. Разрядная цепь эксимерного лазера с тиратроном

В современных эксимерных лазерах высоковольтные ключи заменили тиратроны. Конструкции стандартного и усовершенствованного тиратронов приведены на рисунке 11.

Рисунок 11. Конструкции стандартного и усовершенствованного тиратронов

Колба тиратрона заполнена H2. Давление водорода в колбе определяет запирающее напряжение. В режиме отсутствия проводимости решетка, расположенная между электродами, смещается в отрицательном направлении для удержания свободных электронов, смещаемых при нагреве ближе к катоду. При подаче положительного импульса электроны начинают проходить через решетку, и тиратрон переходит в режим проводимости.

Дополнительные решетки в усовершенствованной модели тиратрона позволяют получить более высокое запирающее напряжение, более надежное включение и более равномерный разряд.

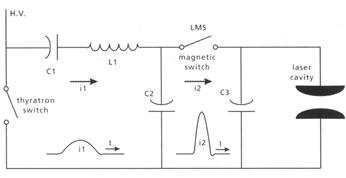

Часто для снижения нагрузки на тиратроне в цепь вводят магнитный ключ (рис.12).

Рисунок 12. Цепь с магнитным переключателем.

Еще одно решение при проектировании разрядных цепей заключается в использовании твердотельных полупроводниковых ключей. Последние разработки в этой области нацелены на адаптацию твердотельных ключей к работе с высокими напряжениями.

1.2.2.2 Накачка быстрым поперечным электрическим разрядом

Более простым в технической реализации является электроразрядный способ накачки эксимерных лазеров. В этом случае для получения возбужденных квазимолекул применяется быстрый поперечный разряд. Такой термин применим потому, что длительность импульса возбуждения выбирается меньше времени установления стримерного разряда и накачка активной среды аналогична накачке пучком электронов, но вводимым в рабочий объем не извне, а образующимся в нем самом. При электроразрядном способе накачки объем активной области не превышает десятых долей литра, так как разряд с большой плотностью тока при сохранении высокой электронной температуры тока реализовать в больших объемах не удается.

В качестве генераторов импульсов накачки в рассматриваемых лазерах используются формирующие линии, заряжаемые до напряжения в несколько десятков кВ и разряжающиеся через активную лазерную среду за времена от нескольких единиц до нескольких десятков нс.

В некоторых конструкциях предусматривается введение дополнительного третьего электрода, устанавливаемого вблизи от анода. Возникающий в этом случае между третьим электродом и анодом микроразряд играет роль предионизатора основного электронного разряда.

Преимуществом такой схемы накачки является простота конструкции по сравнению со схемами электронного возбуждения, поскольку в данном случае отпадает необходимость в дополнительной электронной пушке (электронном ускорителе) и разделительной фольги со всеми вытекающими из-за ее применения трудностями. Кроме того, в подобных лазерах можно получить значительно более высокие частоты следования (до 1000 Гц), чем в схемах с электронным возбуждением. За рубежом в экспериментальных образцах на основе KrF* получены импульсы излучения с энергией до 1,75 Дж с КПД около 0,3% при длительности импульса 20 нс в рабочем объеме 0,1 л, а на основе XeF* - импульсы с энергией 17 мДж при КПД 1% и длительности 3 нс. При этом удельный энергосъем достигает 5 - 6 Дж/л. Предполагается, что дальнейшее совершенствование лазерного модуля с активным объемом 0,1 л позволит работать на частотах следования до 1000 Гц со средней мощностью излучения до 10 Вт при КПД, равном нескольким процентам. Кроме того, полагается, что более детальные исследования позволят увеличить удельную энергию в несколько раз, более совершенные конструкции будут рассчитаны на большие активные рабочие объемы, что позволит создать эксимерные электроразрядные лазеры со средней мощностью излучения в сто или несколько сотен Вт. Уже сейчас на отдельных образцах удается получить среднюю мощность излучения 200 Вт.

2.2.3 Накачка электрическим разрядом с предионизацией электронным пучком

Перспективным способом накачки эксимерных лазеров является также комбинированный способ - электрическим разрядом и электронным пучком, используемым для предионизации.

При накачке активной среды электрическим разрядом с предионизацией последнего электронным пучком требуется два источника накачки - электронный ускоритель и источник импульсного высоковольтного напряжения. Но большая доля энергии накачки в этом случае приходится на электрический разряд, что позволяет использовать для предионизации относительно маломощные электронные ускорители.

Комбинированный способ накачки позволяет сохранить преимущества возбуждения электронным пучком и создать потенциальные возможности для повышения эффективности лазера за счет более полного использования энергии электрического разряда. Предполагается, что оптимизация параметров блока электрической накачки и увеличение длительности импульсов пучка электров позволит существенно увеличить энергию излучения и КПД лазера. Возможность существенного увеличения активного объема лазера с таким методом накачки до нескольких кубических метров позволяет надеяться на получение средней мощности излучения выше 1 кВт при работе в частотном режиме.

Что касается работы в режиме редко повторяющихся вспышек, то в настоящее время получен удельный энергосъем, достигающий 5 Дж/л. Ожидается, что при оптимизации параметров лазера это значение будет увеличено в несколько раз.

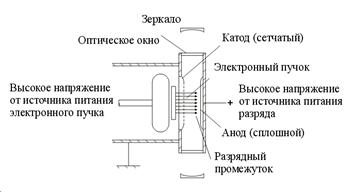

Рисунок 13. Лазер с разрядом, стабилизированным электронным пучком

Учитывая опыт разработки СО2 - лазеров, можно полагать, что активный объем рабочей лазерной камеры будет увеличен до 100 л.

Поэтому вполне реальным представляется создание эксимерных лазеров с энергией излучения в импульсе порядка 1 кДж и более.

1.2.2.4 Накачка двойным электрическим разрядом

Возбуждение двойным электрическим разрядом также является довольно перспективным методом для эксимерных лазеров. В этом случае первый импульс выполняет роль предионизатора активной лазерной среды, а второй - рабочего. Интервал между этими импульсами выбирается меньше постоянной времени релаксации предварительно ионизированных частиц, что существенно облегчает условия для возникновения основного электрического разряда и позволяет повысить КПД системы.
