Тепловой расчёт промышленного парогенератора K-50-40-1

4. Расчет теплообмена в топке

Расчёт полной площади стен топочной камеры и сумарной лучевоспринимающей поверхности топки представлен в таблицах 4.1 ,4.2, 4.3

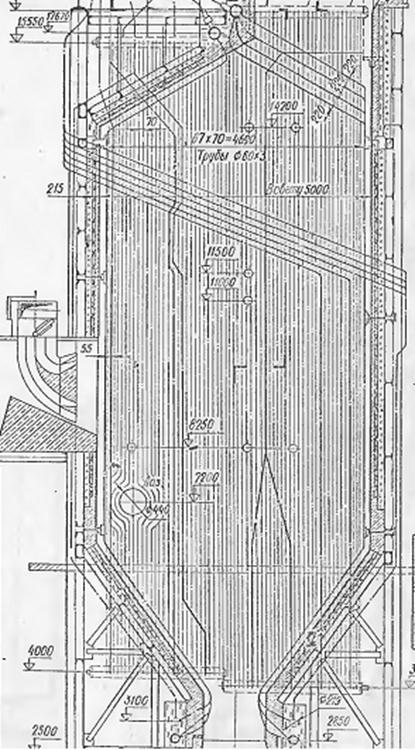

На рис.2 представлена схема топочной камеры

ТАБЛИЦА 4.1Расчет полной площади стен топочной камеры (Fст) и суммарной лучевоспринимающей поверхности топки (Hл)

Наименование	Обоз-наче-ние	Еди-ница	Фр.и свод	Боко-вые	Задн	Вых. окно	S
Полная площадь стены и выходного окна	FСТ	м2	84.6	130	66.53	16.63	297.76
Расстояние между осями крайних труб	b	м	5.11	5,88	5.11	5.11
Освещённая длина труб	L	м	15,08	8,625	12,08	2,97
Площадь, занятая лучевоспринимающей поверхностью	F	м2	77.05	120	61.73	15.18	273.96
Наружный диаметр труб	d	мм	60	60	60	60
Шаг труб	s	мм	70	70	70	70
Расстояние от оси труб до кладки (стены)	e	мм	125	75	125	125
Отношение	s/d	-	1.17	1.17	1.17	1.17
Отношение	e/d	-	2.1	1.25	2.1	2.1
Угловой коэффициент	x	-	0.98	0.98	0.98	0.98
Площадь лучевоспринимающей поверхности открытых экранов	HЛОТК	м2	75.51	117,6	60.5	14.88	268.5

ТАБЛИЦА 4.2Расчёт конструктивных характеристик топки

Величина			Единица	Расчёт
Наименование	Обозначение	Расчётная формула или способ определения	Единица	Расчёт
Активный объём топочной камеры		По конструктивным размерам	м3	222
Тепловое напряжение объёма топки: расчётное допустимое		По табл. 4–3	кВт/м3 кВт/м3	190
Количество горелок	n	По табл. III–10	шт.	4
Тепло производительность горелки			МВт
Тип горелки	—	По табл. III–6	—	ГУ-1-Л
