5 Расчёт фестона

Конструктивные размеры и поверочный расчёт фестона представлен в таблицах 5.1 и 5.2

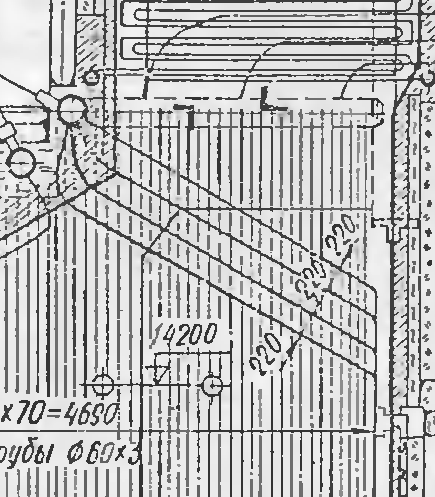

На рис 3 представлена схема фестона

Рис. 3 Схема фестона

ТАБЛИЦА 5.1Конструктивные размеры и характеристики поверхностей нагрева фестона

="center">

Показатели		Еди-ница	Фес-тон
Наименования	Обозначение
Диаметр труб :
наружный	d	м	0.06
внутренний	dвн	м	0.054
Кол-во труб в ряду	Z1	шт.	9
Кол-во рядов труб	Z2		4
Общее кол-во труб в рассчитваыемом участке	Z	шт.	36
Средняя длина труб	lср	м	3.135
Расчетна площадь поверхности нагрева	H	м2	21.26
Расположение труб	-	-	ш
Шаг труб :
поперек движения газов	S1		140
Вдоль движения газов	S2		220
Относительный шаг труб :
поперечный	S1/d		2.33
продольный	S2/d		3.67
Размер сечения газохода поперек	А	м	2.541
движения газов	В	м	4.9
Площадь живого сечения для прохода газов	F	м2	12.45

ТАБЛИЦА 5.2Поверочный расчёт фестона

Величина			Единица	Расчёт
Наименование	Обозначение	Расчётная формула или способ определения	Единица	Расчёт
Полная площадь поверхности нагрева	Н	По конструктивным размерам	м2	21.26
Дополнительна поверхностья	H доп	»	м2	3.71
Диаметр труб	d	»	мм	60x3
Относительный шаг труб: поперечный продольный		» »	— —	2.33 3,67
Количество рядов труб по ходу газов		»	шт.	4
Количество труб в ряду		»	шт.	9
Площадь живого сечения для прохода газов	F		м2
Эффективная толщина излучающего слоя	s		м
Температура газов перед фестоном		Из расчёта топки	°С	1038
Энтальпия газов перед фестоном		То же	кДж/кг	14197
Температура газов за фестоном		По предварительному выбору	°С	995
Энтальпия газов за фестоном		По IJ –таблице	кДж/кг	13538.5
Количество теплоты, отданное фестону			кДж/кг
Температура кипения при давлении в барабане рб=4.4 МПа		По таблице VI–7	°С	256
Средняя температура газов			°С
Средний температурный напор			°С
Средняя скорость газов			м/с
Коэффициент теплоотдачи конвекцией		По рис. 6–5	кВт/(м2·К)	600.950.97*0.85=46.99
Суммарная поглощательная способность трёхатомных газов			м·МПа	0.53=0.013
Коэффициент ослабления лучей трёхатомными газами			1/(м·МПа)
Коэффициент ослабления лучей золовыми частицами		По рис 5-6	1/(м·МПа)	0,055
Суммарная оптическая толщина запылённого газового потока			—
Степень черноты излучающей среды		По рис. 5–4 или формуле (5–22)	—	0,3
Температура загрязнённой стенки трубы			°С
Коэффициент теплоотдачи излучением		По рис. 6–12 (aл=aн а)	Вт/(м2·К)	220·0,3=66
Коэффициент использования поверхности нагрева		По § 6–2	—	1
Коэффициент теплоотдачи от газов к стенке			Вт/(м2·К)
Коэффициент загрязнения		По формуле (6–8) и рис. 6–1	м2·К/Вт	0,0125
Коэффициент теплопередачи			Вт/(м2·К)
Тепловосприятие фестона по уравнению теплопередачи			кДж/кг
Тепловосприятие настенных труб			кДж/кг
Суммарное тепловосприятие газоходов фестона			кДж/кг	515.4+131.7=646.2
Расхождение расчетных тепловосприятий			%
