При aт=1.2, t=1000°С.

Значение коэффициентов избытка воздуха на выходе из топки и присосов воздуха в элементах и газоходах котельной установки принимаем по таблице 2.4.

Таблица 2.4 Присосы воздуха по газовому тракту.

Участки газового тракта.	ͧ 0;a	a	Температура, °С.
Топка	0.1	1,2	100–2200
Пароперегреватель I ст.	0,05	1,25	600–1200
Экономайзер II ст.	0,04	1,29	400–900
Воздухоподогреватель II ст.	0,03	1,32	300–600
Экономайзер I ст.	0,04	1,36	200–500
Воздухоподогреватель I ст.	0,03	1,39	100–400

Данные расчётов энтальпии продуктов сгорания топлива при различных температурах газов в различных газоходах сведены в таблицу 2.5

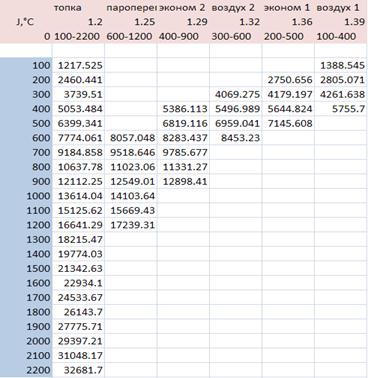

Таблица 2.5 Энтальпии продуктов сгорания в газоходах.

Таблица 2.6 Характеристики продуктов сгорания в поверхностях нагрева.

Величина	Един-ица	Топка	Участки конвективных поверхностей нагрева
Величина	Един-ица	1.200	1.225	1.27	1.305	1.34	1.375
VRO2	м/кг	1.087	1.087	1.087	1.087	1.087	1.087
VN2=V°N2+(a-1)∙V°в	–//–	6.759	6.929	7.24	7.47	7.714	7.95
VН2O=V°Н2O+ 0.0161∙(a-1)∙V°в	–//–	1.027	1.029	1.034	1.038	1.042	1.046
Vr=VRO2+VN2+VН2O	–//–	8.872	9.045	9.357	9.599	9.842	10.09
rRO2=VRO2/Vr	–//–	0.122	0.12	0.116	0.113	0.11	0.108
rН2O=VН2O/Vr	–//–	0.116	0.114	0.11	0.108	0.106	0.104
rn=rRO2+rН2O	–//–	0.238	0.234	0.227	0.221	0.216	0.211
m= А ∙aун/(Gr·100)	кг/кг	0.0357	0.0358	0.0359	0.0359	0.036	0.036
10∙А ∙aун/Qн	кг/МДж	1.231	1.231	1.231	1.231	1.231	1.231

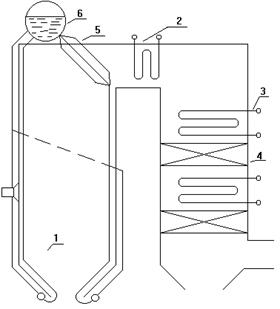

На рис.1 представлена схема котла К-50-40-1

Рис.1 Схема котла К-50-40-1

1-Торочная камера

2-Пароперегреватель

3-Экономайзер

4-Воздухоподогреватель

5-Фестон

6-барабан

3. Расчёт теплового баланса парогенератора и расход топлива

Расчёт теплового баланса парогенератора и расход топлива преждставлен в таблице 3

ТАБЛИЦА 3.

Величина			Единица	Расчёт
Наименование	Обозначение	Расчётная формула или способ определение	Единица	Расчёт
Располагаемая теплота топлива			кДж/кг
Потеря теплоты от химической неполноты сгорания топлива		По таблице 4–3	%	0,5
Потеря теплоты от механической неполноты сгорания топлива		По таблице 4–3	%	2
Температура уходящих газов		По заданию	°С	140
Энтальпия уходящих газов		По IJ–таблице	кДж/кг	1955,4
Температура воздуха в котельной		По выбору	°С	30
Энтальпия воздуха в котельной		По IJ–таблице	кДж/кг	265,94
Потеря теплоты с уходящими газами			%
Потеря теплоты от наружного охлаждения		По рис. 3–1	%	0,9
Сумма тепловых потерь			%
К.п.д. парогенератора			%
Коэффициент сохранения теплоты			—
Паропроизводительность агрегата	D	По заданию	кг/с	48
Давление пара в барабане		По заданию	МПа	4,4
Температура перегретого пара		По заданию	°С	445
Температура питательной воды		По заданию	°С	140
Удельная энтальпия перегретого пара		По табл. VI–8	кДж/кг	3313
Удельная энтальпия питательной воды		По табл. VI–6	кДж/кг	611
Значение продувки	p	По выбору	%	70
Полезно используемая теплота в агрегате			кВт
Полный расход топлива			кг/с
Расчётный расход топлива			кг/с
