Тепловой расчёт промышленного парогенератора K-50-40-1
Т.к. невязка составляет меньше 2% то добавлять змеевеки не требуется
7 Расчёт хвостовых поверхностей нагрева
Конструктивные размеры а также расчёты ступеней хвостовых поверхностей нагрева представлены в таблицах 7.1 – 7.6

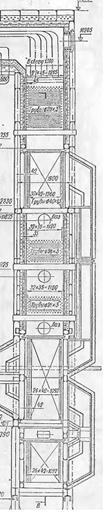

На рис. 5 прежставлена схема хвостовых поверхностей нагрева
Рис. 5 схема хвосто
вых поверхностей нагрева
ТАБЛИЦА 7.1 Конструктивные размеры и характеристики стального трубчатого экономайзера (ступени).
Показатели |
Еди-ница |
Ступень | ||
Наименования |
Обозначение |
I |
II | |
Диаметр труб : | ||||
наружный |
d |
м |
28 |
28 |
внутренний |
dвн |
м |
22 |
22 |
Кол-во труб в ряду |
Z1 |
шт. |
16 |
14 |
Кол-во рядов труб |
Z2 |
26 |
32 | |
Расчетна площадь поверхности нагрева |
H |
м2 |
236 |
230 |
Расположение труб |
- |
- |
ш |
ш |
Шаг труб : | ||||
поперек движения газов |
S1 |
м |
70 |
90 |
Вдоль движения газов |
S2 |
м |
50 |
50 |
Относительный шаг труб : | ||||
поперечный |
S1/d |
- |
2.5 |
3.21 |
продольный |
S2/d |
- |
1.79 |
1.79 |
Размер сечения газохода Поперек движения газов |
А |
м |
5.72 |
5.72 |
В |
м |
1.12 |
1.215 | |
Площадь живого сечения для прохода газов |
F |
м2 |
6.41 |
6.98 |
Кол-во параллельно включенных труб (по воде) |
Z0 |
шт. |
32 |
28 |
Площадь живого сечения для прохода воды |
f |
м2 |
0.0122 |
0.011 |
ТАБЛИЦА 7.2 Воздухоподогреватель
Показатели |
Еди-ница |
Ступень | ||
Наименования |
Обозначение |
I |
II | |
Диаметр труб : | ||||
наружный |
d |
м |
40 |
40 |
внутренний |
dвн |
м |
37 |
37 |
Длина труб |
l |
м |
5.514 |
2.525 |
Кол-во ходов по воздуху |
n |
м |
3 |
1 |
Кол-во труб в ряду поперек движения воздуха |
Z1 |
шт. |
48 |
50 |
Кол-во рядов труб вдоль движения воздуха |
Z2 |
шт. |
26 |
30 |
Расположение труб |
- |
- |
ш |
ш |
Шаг труб : | ||||
поперечный (поперек потока воздуха) |
S1 |
м |
54 |
54 |
продольный (вдоль потока воздуха) |
S2 |
м |
42 |
42 |
Относительный шаг труб : | ||||
поперечный |
S1/d |
- |
1.35 |
1.35 |
продольный |
S2/d |
- |
1.05 |
1.05 |
Площадь живого сечения для прохода газов |
Fг |
м^2 |
2.7 |
3.2 |
Кол-во параллельно включенных труб (по газам) |
Z0 |
шт. |
1248 |
15000 |
Средняя высота воздушного канала |
h |
м |
1.838 |
2.525 |
Площадь среднего сечения воздушного канала |
Fв |
м^2 |
2.5 |
3.5 |
Площадь поверхности нагрева |
H |
м^2 |
1750 |
731 |
