Районные электрические сети

- Схема должна обеспечивать надежность транзита мощности через подстанцию в нормальном, ремонтном и послеаварийном режимах в соответствии с его значением для рассматриваемого участка сети;

- Схема должна быть по возможности простой, наглядной, экономичной и обеспечивать средствами автоматики восстановление питания потребителей в послеаварийной ситуации без вмешательства персонала;

- Схе

ма должна допускать поэтапное развитие РУ с переходом от одного этапа к другому без значительных работ по реконструкции и перерывов в питании потребителей;

- Число одновременно срабатывающих выключателей в пределах одного РУ должно быть не более 2 при повреждении линии и не более четырех при повреждении трансформатора.

Схема 1

Для ПС №1 и №2 выбираем мостик с выключателями в цепях линий и ремонтной перемычкой со стороны трансформаторов по [4, рис. 3.6]:

Рис. 8

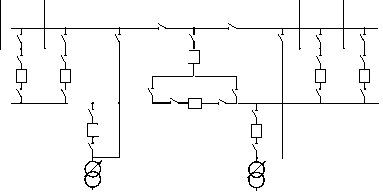

Для ПС №3, 4, 5выбираем два блока с выключателями и неавтоматической перемычкой со стороны линии по [4, рис. 3.5]:

Рис. 9

Для питающей подстанции А выбираем схему на рис. 10 – две рабочие и обходная система шин по [4, рис. 3.10]:

Рис. 10

Схема 2

Для ПС №1, 2, 3выбираем схему на рис. 9 – два блока с выключателями и неавтоматической перемычкой со стороны линии по [4, рис. 3.5]:

Для ПС №4 и №5 выбираем схему на рис. 8 – мостик с выключателями в цепях линий и ремонтной перемычкой со стороны трансформаторов по [4, рис. 3.6]:

Для питающей подстанции А выбираем схему на рис. 10 – две рабочие и обходная система шин по [4, рис. 3.10]

8.Технико-экономический расчет

Определим суммарные капиталовложения на сооружение трасс воздушных линий электропередачи.

Вариант 1.

тыс. руб.

Вариант 2.

тыс. руб.

Расчет суммарных годовых потерь электроэнергии.

Потери эл. эн. в трансформаторах определяются по формуле:

,

где t – время наибольших потерь по формуле:

.

Потери электрической мощности в линиях электропередач.

Вариант 1.

Вариант 2.

Стоимость электроэнергии составляет

Вариант 1.

тыс. руб

Вариант 2.

тыс. руб

Капитальные вложения в строительство распределительных устройств 110/10 кВ.

Таблица 5. Стоимость трансформаторов.

Мощность, МВА

Стоимость 1шт.,

Количество шт.,

Итого, тыс. руб.

16000

14000

2

28000

25000

19000

8

152000

Таблица 6. Стоимость КУ с выключателями

Марка,

Стоимость, тыс. руб.,

Количество шт.,

Итого, тыс. руб.

УКЛ-10,5-2250У3

500

8

4000

УКЛ-10,5-2700У3

680

4

2720

УКЛ-10,5-3150У3

720

8

5280

Стоимость оборудования подстанций 110/10 кВ.

Вариант1.

Таблица 7.

Наименование РУ

Стоимость тыс. руб.,

Постоянная часть затрат, тыс. руб.,

Номер узла,

Всего, тыс. руб.,

РУ-110 кВ. Два блока с выключателями и неавтоматической перемычкой со стороны линии.

9063

11970

3,4,5

63099

РУ-110 кВ. Мостик с выключателем в цепях линии и ремонтной перемычкой со стороны линии.

11150

11970

1,2

35090

РУ-110 кВ. Две системы шин с обходной

38800

25000

А

63800
