Особенности эксплуатации энергетического оборудования предприятия

Перед проведением измерений измерителем Ф4103 необходимо, по возможности, уменьшить количество факторов, вызывающих дополнительную погрешность, например, устанавливать измеритель практически горизонтально, вдали от мощных электрических полей, использовать источники питания 12±0,25В, индуктивную составляющую учитывать только для контуров, сопротивление которых меньше 0,5 Ом, определять наличие п

омех и так далее. Помехи переменного тока выявляются по качаниям стрелки при вращении ручки ПДСТ в режиме "ИЗМI". Помехи импульсного (скачкообразного) характера и высокочастотные радиопомехи выявляются по постоянным непериодическим колебаниям стрелки.

Порядок проведения измерения сопротивления контура защитного заземления

1. Установить элементы питания в измеритель заземления.

2. Установить переключатель в положение «Контроль 5 Ω», нажать кнопку и вращением ручки «реохорд» добиться установки стрелки индикатора в нулевую отметку шкалы.

3. Подключить соединительные провода к прибору, как показано на рисунке 1, если измерения производятся прибором М416 или рисунке 2, если измерения производятся прибором Ф4103-М1.

4. Углубить дополнительные вспомогательные электроды (заземлитель и зонд ) по схеме рис. 1 и 2 на глубину 0,5 м и подключить к ним соединительные провода.

5. Переключатель установить в положение «Х1».

6. Нажать кнопку и вращая ручку «реохорда» приблизить стрелку индикатора к нулю.

7. Результат измерения умножить на множитель.

Подключение прибора М416 для измерения сопротивления контура заземления

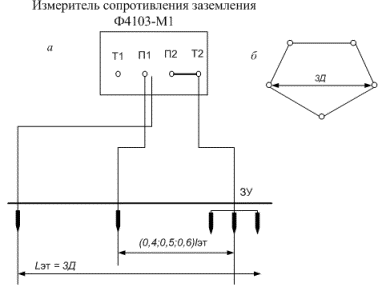

Подключение прибора Ф4103-М1 для измерения сопротивления контура заземления: а – схема подключения; б – контур заземления

3.2 Измерение сопротивления петли фаза-нуль

В соответствии с ПТЭЭП для контроля чувствительности защит к однофазным замыканиям на землю в установках до 1000 В с глухозаземленной нейтралью необходимо выполнять измерения сопротивления петли “фаза-нуль”.

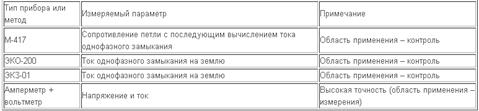

Для измерения сопротивления петли “фаза-нуль” существует ряд приборов, различающихся схемами, точностью и др. Области применения различных приборов приведены в табл. 1.

Приборы для измерения электрических параметров заземляющих устройств, в том числе измерения сопротивления петли фаза-нуль.

Проверка производится для наиболее удаленных и наиболее мощных электроприемников, но не менее 10% их общего количества. Проверку можно производить расчетом по формуле Zпет = Zп + Zт / 3 где Zп— полное сопротивление проводов петли фаза-нуль; Zт — полное сопротивление питающего трансформатора. Для алюминиевых и медных проводов Zпет = 0,6 Ом/км.

По Zпет определяется ток однофазного короткого замыкания на землю: Iк = Uф / Zпет Если расчет показывает, что кратность тока однофазного замыкания на землю на 30% превышает допустимые кратности срабатывания защитных аппаратов, указанные в Правилах устройства электроустановок (ПУЭ), то можно ограничиться расчетом. В противном случае следует провести прямые измерения тока короткого замыкания специальными приборами, например, типов ЭКО-200, ЭКЗ-01 или по методу амперметра-вольтметра на пониженном напряжении.

Метод амперметра — вольтметра при измерении сопротивления петли фаза-нуль

Испытуемое электрооборудование отключают от сети. Измерение производят на переменном токе от понижающего трансформатора. Для измерения делается искусственное замыкание одного фазного провода на корпус электроприемника. Схема испытания -приведена на рисунке.

Схема измерения сопротивления петли фаза — нуль по методу амперметра — вольтметра.

После подачи напряжения измеряются ток I и напряжение U, измерительный ток должен быть не менее 10 - 20 А. Сопротивление измеренной петли Zп=U/I. Полученное значение Zп должно быть арифметически сложено с расчетным значением полного сопротивления одной фазы питающего трансформатора Rт/3.

Программа проведения измерений сопротивления петли фаза-нуль

1. Ознакомление с проектной и исполнительной документацией и результатами предыдущих испытаний и измерений.

2. Подготовка необходимых электроизмерительных приборов и испытательных устройств, проводников и защитных средств.

3. После выполнения организационно-технических мероприятий и допуска на объект, выполнение измерений и испытаний

4. Оценка и обработка результатов измерений и испытаний.

5. Оформление измерений и испытаний.

6. Корректировка схем, оформление подписей о пригодности (не пригодности) электрооборудования к дальнейшей эксплуатации.

ЗАКЛЮЧЕНИЕ

В ходе прохождения преддипломной практики, мной была изучена техника безопасности предприятия, применял теоретические знания на практике, посещал практические занятия на предприятии. Ознакомился с особенностями электроснабжения предприятия, условиями монтажа и эксплуатации электрооборудования и требованиями техники безопасности; организацией труда и экономикой подразделений отдела главного энергетика предприятия и отдельных цехов; подобрал материал для дипломного проектирования на протяжении всего периода практики.

ПРИЛОЖЕНИЕ 1

ПЕРЕЧЕНЬ

электротехнических приборов электролаборатории

ОАО «ЮТЭК-Белоярский» для регистрации лаборатории в органах Ростехнадзора.

1.Прибор «Энергомонитор-З.ЗТ» - 2 шт

Поставщик НПП МАРС-ЭНЕРГО г.С.-Петербург Тел.(812) 327-21-11 Факс 315-13-68

2. Трансформатор тока эталонный ТТЛЭ модификация 300 А - 1шт.

Регулируемый источник тока модификация РИТ 2000 - 1 шт.

Прибор сравнения ПСТ-1 - 1шт.

Магазин сопротивлений для поверки трансформаторов тока МСТТ1 - 1шт.

Эталонный трансформатор напряжения НЛЛ 6 - 1шт.

Эталонный трансформатор напряжения НЛЛ 10 - 1шт.

Магазин нагрузок для поверки трансформаторов напряжения МНТН/2 - 1шт.

Регулируемый источник напряжения на 10 кВ с нагрузочным трансформатором напряжения типа ОЛС - 1шт.

Поставщик ФГУП «Уральский научно-исследовательский институт метрологии»

г.Екатеринбург тел.(факс) (343) 350-25-71 ;350-23-55.

Лаборатория 264 Башко Е.Л., Чернов А.Л.

3. MZC-200 Измеритель параметров цепей «фаза-нуль» - 1шт.

MZC-303E Измеритель параметров электроцепей зданий - 1шт.

MZC-310S Измеритель параметров электробезопасности - 1шт.

MIE-500 Измеритель параметров УЗО - 1шт.

MRP-200 Измеритель напряжения прикосновения - 1 шт.

MIC-2500 Измеритель сопротивления и степени старения электроизоляции - 1шт.

MIC-3 Измеритель выравнивания потенциалов - 1шт.

MRU-101 Измеритель заземляющих устройств, молниезащиты - 1шт.
