3.9 СМАЗОЧНЫЕ МАТЕРИАЛЫ

Технологические смазочные материалы при штамповке на КГШП применяют с целью снижения трения и усилия деформирования, охлаждения инструмента и предотвращения его разупрочнения, улучшения качества поверхности изделия при уменьшении износа инструмента. Одно из основных требований к смазочному материалу – хорошая экранирующая способность, т.е. способность надежно разде

лять поверхности деформируемой заготовки и инструмента.

При горячей штамповке поковок осаживанием в открытых штампах применяют графит с маслом, соляный раствор с маслом (машинным) или без масла и смазывающее – охлаждающие жидкости на основе спиртово – сульфидной барды [1.стр.203].

3.10 ОПРЕДЕЛЕНИЕ УСИЛИЯ ОБРЕЗКИ ОБЛОЯ

Обрезка облоя производится в горячем состоянии при температуре t = 950°С в обрезном штампе совмещенного действия на прессе.

При одновременной обрезке и пробивке общее усилие определяют по формуле

Р = Робр + Рпр, (29)

Необходимое усилие обрезки облоя или пробивки перемычки определяется по формуле

Р = (1,5…1,8) * 10-6 * S * t * σв , (30)

где S – периметр среза, мм;

Sобр = π * dп = 3,14 * 147 = 461,58 мм,

Sпр = π * dотв = 3,14 * 69,38 = 217,85 мм

t – действительная толщина среза , мм;

tобр = zобр + n; (31)

tпр = zпр + n + u.

где n – возможная недоштамповка, которую принимают равной положительному допуску на размер поковки по высоте, n = 1,6 мм; z – определяется графически по линии среза облоя zобр = 4,36 мм, zпр = 15,67 мм; u – износ выступа под наметку в штампе (принимают равным 2 мм).

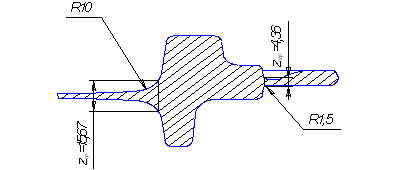

рис. 7 – Действительная величина обрезаемого облоя.

По формуле (31) определим действительную величину срезаемого облоя

tобр = 4,36 + 1,6 = 5,96 мм,

tпр = 15,67 + 1,6 + 2 = 19,21 мм.

σв – предел прочности при температуре обрезки, определяется по табл.2.

По формуле (30) определим усилия обрезки и пробивки

Робр = 1,65 * 10-6 * 461,58 * 5,96 * 77 = 0,349 МН,

Рпр = 1,65 * 10-6 * 217,85 * 19,21 * 77 = 0,53 МН.

Определим общее усилие

Р = 0,349 + 0,53 = 0,88 МН.

Обрезной пресс закрепляют за КГШП исходя из следующего соотношения

Р = (0,07…0,1) * Ркр, (32)

Р = 0,1 * 16 МН = 1,6 МН

По рекомендации выбираем пресс кривошипный закрытый простого действия усилием 1,6 МН, КБ2532, техническая характеристика которого приведена в таблице 6. общее усилие разделительных операций меньше 85% номинального усилия выбранного пресса.

Табл.6 – технологическая характеристика пресса КБ2532

3.11 ТЕРМИЧЕСКАЯ ОБРАБОТКА ПОКОВОК

Целью термической обработки поковок является снятие остаточных напряжений после штамповки, улучшение обрабатываемости резанием, подготовка структуры стали и получение требуемых технологических и механических свойств.

Схема технологического процесса при термической обработке для поковки из стали 45: - нормализация, заключающаяся в нагреве до температуры, превышающей точку АС3 на 40 – 50 °С, в непродолжительной выдержке для подогрева и завершения фазовых превращений и охлаждения на воздухе. НВ156.

3.12 ОЧИСТКА ПОКОВКИ ОТ ОКАЛИНЫ

В кузнечно-штамповочном производстве широко распространен такой метод очистки поковок от окалины как химическое травление. Готовые поковки перед травлением обезжиривать и промывать не требуется. При этом выявляются все поверхностные дефекты (трещины, волосовины, зажимы и т. д.).

Травление стальных поковок производят в следующей последовательности:

1. Заправка ванны:

а) заполнение травильной ванны приблизительно на 70% от ее объема;

б) осторожное прибавление кислот до требуемой концентрации;

в) перемешивание;

г) подогрев ванны до наименьшей рекомендуемой температуры;

д) добавление присадки;

е) перемешивание.

2. Загрузка ванны: загрузка поковок в корзины из дерева, кислотоупорной проволоки, или в корзины, отлитые из кислотоупорной стали; погружение корзин с поковками в ванну с таким образом, чтобы они не соприкасались с трубами и стенками ванны.

3. Травление: начало – при температуре наименьшей из рекомендуемых по мере ослабления концентрации раствора температуру повышают и к концу цикла доводят до наибольшей. Продолжительность процесса травления 15 – 18 минут в зависимости от концентрации раствора и температуры ванны, а также толщины слоя окалины.

4. Промывка от остатков кислоты и железного купороса в ванне с проточной горячей водой повторными погружениями поковок в воду в течении 3 – 5 минут при температуре 60 – 70 °С или в течении 2 – 3 минут при температуре 85 - 90 °С.
