Классификация, маркировка, области применения углеродистых сталей

1. Сталь различных способов производства

В зависимости от способа производства стали отличаются по содержанию примесей, чем и обусловлено различие в их свойствах.

Сталь подразделяют на бессемеровскую, мартеновскую, кислородно-конвертерную и электросталь.

Самый прогрессивный способ получения стали – конвертерный (продолжительность плавки – 30-60 мин.).

Дли

тельность мартеновской плавки до 11 часов.

Сталь получают из чугуна, содержащего большое количество Mn, P, S, C, Si.

При производстве стали примеси удаляют, окисляя их и переводя в шлак, снижают содержание углерода.

Большое количество окислов FеО в стали ухудшают ее качество. Для снижения количества окислов (т.е. содержания кислорода) сталь раскисляют, путем добавления ферромарганца – FeMn, ферросилиция – FeSi, а также Al, Ti.

Эти раскислители имеют сродство к кислороду больше, чем железо.

В зависимости от раскисления стали делят на:

спокойную сталь – раскисляют FeMn, FeSi, Al или Ti. Обозначают сп.

кипящую сталь – раскислена только FеMn. Обозначают кп.

полуспокойную сталь – раскислена FеMn и Al, т.е. характеризуется промежуточным раскислением. Обозначают пс.

Стали отличаются по химическому составу в зависимости от раскисления:

сп – 0,14 – 0,3% Si, ~ 0,002% О2;

пс – 0,05 – 0,10% Si, ~ 0,01% О2;

кп – <0,05% Si, ~ 0,02% О2.

По данному химическому составу можно сказать какая это сталь по способу раскисления.

Спокойная сталь (сп) – слиток затвердевает спокойно, без выделения газов, усадочная раковина сосредоточена в верхней части отливки.

Кипящая сталь (кп) – застывает с выделением газов; ускоренно охлаждаясь из металла выделяются газы СО и СО2 (наблюдается эффект кипения стали). Усадочная раковина закрытого типа, качество стали более низкое).

Стали различных способов раскисления характеризуются следующими показателями выхода годного: спокойная сталь – 58-90%; полуспокойная сталь – 90-95%; кипящая сталь – 95-100%.

Стальные слитки неоднородны по химическому составу. Химическая неоднородность, или ликвация, возникает вследствие уменьшения растворимости примесей в железе при его переходе из жидкого состояния в твердое. В верхней части слитка из-за конвекции жидкого металла содержание серы, фосфора и углерода увеличивается в несколько раз, а в нижней части – уменьшается. При прокатке – прибыльную, подприбыльную, и донную части слитка отрезают.

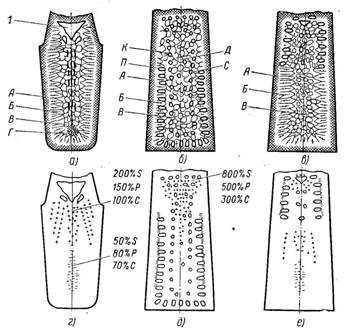

Строение стальных слитков различных способов раскисления

Рисунок 1.

2. Классификация углеродистых сталей

В зависимости от назначения стали делят на:

конструкционные (детали машин, механизмов и различных конструкций, болты, гайки, мосты, краны);

инструментальные стали (режущий инструмент, мерительный инструмент, штампы).

По структуре:

– доэвтектоидные;

– эвтектоидные;

– заэвтектоидные.

По содержанию углерода:

– малоуглеродистые (0,025ч0,25%С);

– среднеуглеродистые (0,25ч0,6%С);

– высокоуглеродистые (> 0,6%С).

По качеству:

– обыкновенного качества ( <0,05%S; <0,04%Р);

– качественные ( <0,04%S; <0,035%Р);

– высококачественные ( <0,03%S; <0,03%Р).

Качество сталей определяется содержанием в них вредных примесей: серы и фосфора.

Конструкционные стали изготавливают обыкновенного качества и качественными; инструментальные стали – качественными и высококачественными.

3. Стали обыкновенного качества

Данные стали в процессе выплавки меньше очищаются от вредных примесей и содержат больше S и Р, большое количество неметаллических включений, значительно развита ликвация. Содержание S до 0,05%; Р до 0,04%.

Маркируются: Cт0, Cт 1, Cт2, Cт3, Cт4, Cт5, Cт6.

Все эти стали по структуре доэвтектоидные – 0,06-0,49%С.

Указание способа раскисления:

Cт 1кп Cт 3 кп

Cт 1 пс Cт 3 пс

Cт 1 сп Cт 3 сп

Начиная со стали 4 выпускают только стали сп и пс: Cт6сп, Cт6пс.

Каждая марка стали выполняется в 14 вариантах, которые гарантируют определенные механические, химические свойства (ув, ут, KCV, д, содержание Р, S, Mn, C…).

Рассмотрим в качестве примера сталь – Cт3сп4.

Первая цифра «3» – указывает только порядковый номер марки стали по ГОСТ 380-88, а не содержание углерода. Но с увеличением номера содержание углерода увеличивается. Чем больше содержится в стали углерода, тем выше прочность (ут, ув) и ниже пластичность (д, ш, KCU).

Вторая цифра «4» (может изменяться от 1 до 5) – гарантирует определенные механические свойства и химический состав стали (категория поставки).

Стали 1-ой категории имеют гарантию по механическим свойствам (предел текучести (ут, МПа), временное сопротивление (ув, МПа), относительное удлинение (д, %)).

Стали 2-ой категории имеют гарантию по механическим свойствам и химическому составу.

Стали 3-й категории – по механическим свойствам, химическому составу и ударной вязкости при +200С.

Стали 4-ой категории – по механическим свойствам, химическому составу и ударной вязкости при -200С.

Стали 5-ой категории – по механическим свойствам, химическому составу, ударной вязкости при -200С и после старения.

Таблица № 1 Состав сталей и механические свойства сталей обыкновенного качества (ГОСТ 380-88)

 Скачать реферат
