Классификация и ремонт магистральных газопроводов, особенности эксплуатации

Рисунок 8 - Описание поверхностных наружных дефектов

Для более протяженных локальных дефектов необходима съемка топографии дефектов на кальке в масштабе 1:1 с измерением глубин по сетке, например, 10 x10 мм.

Описание протяженных наружных коррозионных повреждений включает в себя:

- вид коррозии (равномерная, неравн

омерная; сплошная, пятнами; скопление язв, одиночные язвы; растрескивание);

- местоположение повреждения на развертке трубы с указанием общих размеров повреждения (длина, ширина, фоновая глубина);

- местоположение локальных, наиболее глубоких каверн, входящих в состав основного повреждения с указанием длины, ширины и глубины (таблица 2);

- съемку наиболее опасного участка на кальку в масштабе 1:1с измерением глубин (рисунок 13);

- толщинометрию по периметру основного повреждения с шагом 100-500 мм.

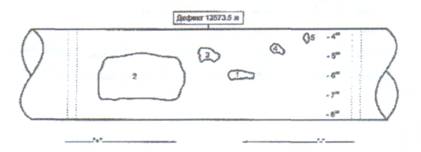

Рисунок 9. - Схема коррозионных повреждений наружной поверхности

газопровода (фрагмент)

Таблица 2 – Местоположение дефектов

Обозначение дефекта

Расстояние от шва,

м

Ориентация в часах-

Расположение: внешний внутренний

Локальная коррозия

Общая коррозия

Толщина стенки

глубина, мм

Длина, мм

ширина, мм

глубина, мм

длина, мм

ширина, мм

номин., мм

фактич., мм

1.

+5,0

6 00

внешний

Отпечаток прилагается

14,2

10,1

2.

+2,0

5-7 00

внешний

2,5

30

30

1,5

3000

540

14.0-

14,2

12,5

2,0

50

40

3.

+4,0

5 00

внешний

3,5

20

30

-

-

-

14,0-

14,1

11,5

3,0

20

20

4.

-2,8

430

внешний

10,0

350

200

-

-

-

14,1-14,2

14,1

5.

-1,3

400

внешний

3,0

200

50

-

-

-

14,2

11,2

Границы обнаруженных дефектов на трубе обводятся масляной краской.

Полученные при внутритрубной инспекции данные должны пройти соответствующую обработку. Для этого составляются:

- конструктивная схема трубопровода с указанием отметок запорной арматуры, тройников и врезок, колен и кривых вставок, участков ручной категорийности;

- ситуационный план трассы с указанием отметок переходов трубопровода через препятствия и коммуникации, гидрогеологических особенностей трассы;

- совмещенный план конструктивной схемы и ситуации с отметками выявленных дефектов;

- диаграмма распределения дефектов по трассе в координатах "глубина дефекта - длина трубопровода";

- то же "положение дефекта (час.)-длина трубопровода";

- то же "количество дефектов разной степени опасности - длина трубопровода" (по предварительной классификации фирмы-исполнителя).

При наличии подобным образом обработанной информации предыдущих внутритрубных инспекций и электрометрических обследований представляется возможность комплексного анализа технического состояния трубопровода, а именно:

- оценить динамику развития дефектов во времени;

- оценить влияние рельефа и гидрогеологии трассы, состояния изоляции и катодной защиты на зарождение и развитие дефектов трубопроводов;

- откорректировать конструктивную схему трубопровода и трассовые отметки.

На основе комплексного анализа данных разрабатывается перспективная программа внутритрубных, электрометрических и других обследований трубопроводов. Периодичность внутритрубной инспекции действующих магистральных газопроводов не должна превышать 8 лет.

Ранжировка дефектов производится в два этапа. На первом этапе дефекты ранжируются согласно "Рекомендациям по расчету трубопроводов с дефектами" на опасные, потенциально-опасные и неопасные. Балльные оценки приведены в таблице 3.

Таблица 3 - Оценка опасности дефектов по несущей способности

Степень опасности дефекта

Опасные

Потенциально-опасные

Неопасные

Основной балл

16

8

1
