Классификация и ремонт магистральных газопроводов, особенности эксплуатации

Перед пропуском инспекционного аппарата по трассе обследуемого участка трубопровода устанавливаются маркеры, которые служат для привязки дефектограмм к местности и предварительной оценки поврежденных участков трубопровода. Маркеры являются генераторами сигналов, воспринимаемых дефектоскопом. Они размещаются на расстоянии 5-20 км друг от друга.

Частота установки маркеров определяется количес

твом и расположением по длине участка

трубопровода естественных «маркеров» (задвижек, отводов, промежуточных насосных станций и т.д.).

При подготовке камер пуска и приема дефектоскопа прежде всего должно быть определено соответствие геометрических размеров камер размерам зонда. При необходимости производится переоборудование камер или установка новых. Камеры должны иметь площадку с твердым покрытием, т.к. для запуска и приема дефектоскопа необходимо использовать специальные приемные и запасовочные лотки, а также применять передвижные краны и другие механизмы.

Сборку, настройку и калибровку дефектоскопа для пропуска по обследуемому участку трубопровода производят в стационарных условиях.

Дефектоскоп доставляют к месту запуска с соблюдением мер предосторожности. Предпусковую функциональную проверку дефектоскопа выполняют непосредственно перед запасовкой в камеру пуска скребка.

Пропуск снаряда-шаблона и дефектоскопа производят при одинаковых режимах перекачки. Во время движения дефектоскопа по трубопроводу его сопровождает специальная бригада на автомобиле, оснащенная устройством слежения за перемещаемым в трубопроводе аппаратом, что позволяет в любой момент времени точно указать его местонахождение.

Извлечение дефектоскопа из камеры приема производится с помощью штатных технических средств. После этого аппарат очищается от перекачиваемой жидкости и подвергается осмотру с целью определения поломок и механических повреждений. Для вскрытия дефектоскоп доставляется в удобное невзрывоопасное место. Здесь отключается электропитание, разъединяются все электрические разъёмы и извлекается из контейнера электронный блок с записанной информацией. Далее производят перенос запоминающего устройства с зафиксированной информацией обследования из электронного блока в считывающее и печатающее устройство в передвижной лаборатории.

После предварительного анализа результатов первого пропуска дефектоскопа по обследуемому участку трубопровода отбираются наиболее крупные, характерные дефекты, местоположение которых следует уточнить. Затем выбираются и подготавливаются места установки маркерных устройств, вблизи от выделенных дефектных мест.

Второй запуск дефектоскопа в обследуемый трубопровод производят аналогично первому. По результатам сопоставления данных обоих пропусков определяются наиболее опасные дефекты и их местонахождение.

1.7 Метод магнитной дефектоскопии

Метод магнитной дефектоскопии является многообещающим для обследования подземных магистральных газопроводов. Магнитные дефектоскопы позволяют при малых эксплуатационных расходах выявлять коррозионные повреждения стенок трубы на больших расстояниях, но нужно иметь ввиду, что они малочувствительны к трещинам, хотя и могут обнаруживать достаточно большие трещины, всё же для их выявления следует использовать устройство, использующее ультразвук, либо вихревые токи.

Метод магнитной дефектоскопии металлов основан ни обнаружении и регистрации полей рассеяния, возникающих в местах дефектов при намагничивании контролируемых изделий. При этом магнитные силовые линии распространяются в металле стенки трубы без изменения направления, если в ней отсутствуют дефекты. При наличии дефектов в стенках труб магнитные силовые линии отклоняются, и возникает поле рассеяния, величине этого поля зависит от размеров и конфигурации дефекта при определенном значении намагниченности стенки трубы.

Принцип магнитной дефектоскопии иллюстрируются на рисунке 10. Стенка трубы намагничивается до насыщения блоком постоянных магнитов, которые создают в ней магнитное поле. Магнитные силовые линии распространяются параллельно друг другу до тех пор, пока на их пути не встретятся какие – либо дефекты трубопроводных конструкций. Аномалии в стенке трубопровода вызывают изменение однородности магнитного потока, которые при перемещении устройства фиксируются чувствительными элементами (датчиками). К аномальным отклонениям относятся утоньшения стенки, связанные с коррозией внутренней или внешней поверхности трубы, различные повреждения, твердые включения, а также изменения магнитной проницаемости трубы.

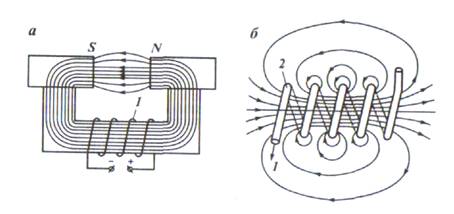

Рисунок 6 - Принципы магнитной дефектоскопии: 1; 2 - обмотка

Кроме того, с помощью магнитного метода контроля выявляются различные дефекты в сварных швах газопроводов, выполненных автоматической сваркой при толщине основного металла от 2 до 20 мм. Наиболее хорошо выявляются продольные микротрещины, непровары и скопления шлаковых включений и газовых пор.

При использовании метода магнитной дефектоскопии, выполняются две последовательные операции:

- намагничивание стенки газопровода специальным устройством, при котором поля обнаруженных дефектов «записываются» на магнитную ленту;

- воспроизведение или считывание «записи» с ленты, осуществляемое с помощью магнитографических дефектоскопов.

Для контроля технического состояния металла труб газопровода разработан ряд дефектоскопов, перемещающихся внутри трубопровода и регистрирующих различные коррозионные дефекты (коррозионные каверны, трещины и т.п.).

К наиболее известным устройствам следует отнести систему «Лайналог», разработанную фирмой «АМФ ТЮБОСКОП» (США) и предназначенную для неразрушающего контроля газопроводов. Сила, движущая систему, создается за счет разности давления подаваемого газа.

Снаряд (рисунок 11) действует по принципу регистрации изменения силовых линий магнитного поля, образованного в металле стенки трубы, в пределах прерывности (каверны, трещины и т.п.), которая препятствует распространению этих линий.

Прибор обнаруживает и регистрирует дефекты, расположенные как на внутренней, так и на внешней поверхности стенки трубы.

Снаряд состоит из трех секций, соединенных шарнирно для обеспечения беспрепятственного прохождения на криволинейных участках трассы газопровода.

Первая секция содержит систему питания и оборудована уплотняющими манжетами, которые позволяют перемещать комплекс под рабочим давлением газа, а также служат для центрического ведения прибора в трубопроводе.

Вторая секция содержит магнитный блок, который производит намагничивание стенки трубы, создавая тем самым магнитное поле.

Третья секция содержит электронные элементы и систему регистрации. В данной секции происходит запись и обработка полученной первичной информации.

При движении снаряда по газопроводу (с оптимальной скоростью 1+5 м/сек.) изменения магнитного поля (между магнитом и датчиком), вызванные изменением толщины стенки трубы (дефектом), регистрируются на 28-дорожечную магнитную ленту. Очень важен выбор метода обработки сигналов. Необходимо отличать полезные сигналы от помех, идентифицировать различные аномалии с помощью датчиков разного типа с последующей корреляцией полученных результатов.
