Макет фонтанной арматуры

Введение

Согласно Энергетической стратегии главными районами прироста углеводородного сырья будут Западносибирская, Лено-Тунгусская и Тимано-Печорская нефтегазоносные провинции. Поиск, разведка и освоение нефтяных и газовых месторождений на шельфе арктических, дальневосточных и южных морей являются одним из наиболее перспективных направлений развития сырьевой базы нефтяной и газово

й промышленность. Начальные суммарные извлекаемые ресурсы углеводородов морской периферии России составляют, по оценкам, около 100 млрд. т в пересчете на нефть. Основная часть этих ресурсов приходится на шельфы северных морей. С учетом географического распределения прогнозных ресурсов нефти и газа, а также достигнутого уровня геолого-геофизической изученности предполагается ускоренный рост подготовки запасов углеводородов в среднесрочной перспективе в Баренцевом, Карском и Охотском морях, а также в российском секторе Каспийского моря. Поиски новых месторождений нефти и газа должны быть продолжены в нефтегазоносных провинциях со снижающейся добычей нефти Волго-Уральской и Северокавказской. Для достижения намеченной Энергетической стратегией добычи предусматривается ввод новых месторождений на Сахалинском шельфе и шельфах северных морей в Тимано-Печорской и Восточносибирской нефтегазовых провинциях, где имеются значительные запасы нефти, но требуются доразведка и создание инфраструктуры практически с нуля. Перспективная добыча нефти в России будет определяться в основном следующими факторами: уровнем мировых цен на топливо, налоговыми условиями и уровнем применения научно-технических достижений в разведке и разработке месторождений, а также качеством разведанной сырьевой базы.

Основным нефтедобывающим районом России рассматриваемую перспективу останется Западная Сибирь (рис. 4), хотя ее доля в общей добыче нефти к 2020 г. и снизится до 58–55 против 68% в настоящее время. Для удержания российских позиций на европейском нефтяном рынке и обеспечения роста экспорта российской нефти на рынки стран АТР и США энергетическая стратегия предусматривает реализацию нескольких масштабных инфраструктурных проектов, один из которых:

– дальнейшее развитие Балтийской трубопроводной системы (БТС) (рис. 5) с увеличением ее мощности до 60 млн. т нефти в год (соответствующее решение Правительства уже принято);

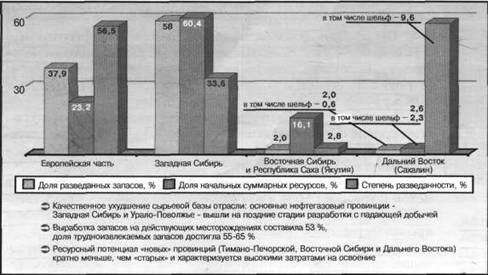

Рис. 2. Сырьевая база нефтяной промышленности России

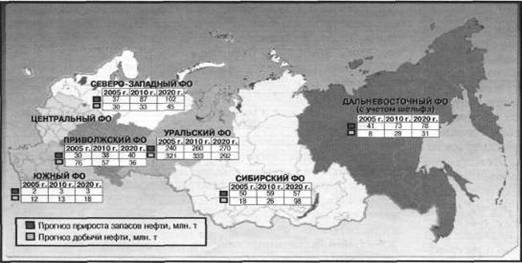

Рис. 3. Прогноз прироста запасов и добычи нефти по регионам России

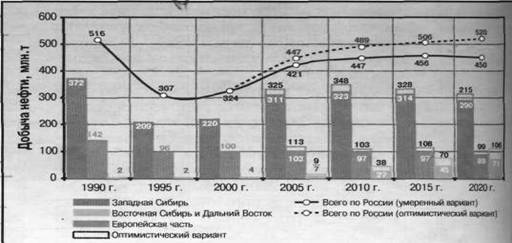

Рис. 4. Динамика добычи нефти по регионам и России в целом

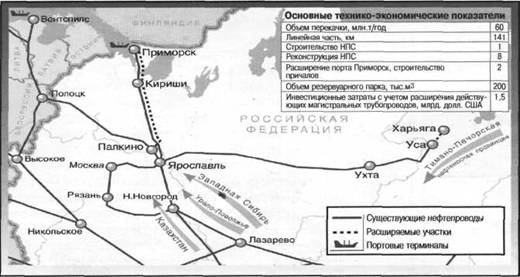

Рис. 5. Развитие Балтийской трубопроводной системы

Реализация этих и других инфраструктурных проектов, в том числе предусмотренных Энергетической стратегией, позволит создать транспортную инфраструктуру, необходимую для обеспечения прогнозного роста добычи нефти.

Система среднего и специального образования в нашей стране почти утвердилась как основная форма подготовки квалифицированных рабочих среднего звена и стала высоким фактором формирования политических и социальных качеств мастеров и бригадиров. На производство приходят работники владеющие компьютерной техникой и высокой культурой. Поэтому современные механизмы призваны подготавливать квалифицированных рабочих, способных к быстрой смене труда в условиях постоянной модернизации производственных процессов, владеющих сложными профессиями и способных трудиться в бригадах и быстро адаптироваться на предприятии. Совершенствование системы среднеспециального образования и ускорения учебно-воспитательного процесса требует перехода на путь интеграции профессии и подготовки квалифицированных кадров по ведущим мировым профессиям, особенно смежных специальностей.

В этих условиях возникает острая проблема, необходимость создания учебно-материальной базы производственного обучения, интенсификация учебного процесса, техническое перевооружение с рациональным использованием всех возможностей для получения необходимых знаний и навыков по иной профессии.

Для этого необходимо обеспечить все учебные кабинеты, мастерские техникума и других учебных заведений наглядными пособиями.

1. Назначение модели

Фонтанирование нефтяной скважины – это процесс движения нефти от её забоя к устью, происходящий под действием пластовой энергии.

Естественное фонтанирование нефтяной скважины возможно лишь при условии, если ее забойное давление больше гидростатического давления, создаваемого на забой весом столба газонефтяной смеси, поднимающейся к устью. Фонтанный способ эксплуатации нефтяных скважин наиболее экономичен и выгоден.

Выбрав темой диплома данный способ эксплуатации и наглядно продемонстрировав макет фонтанной арматуры крестового типа, я закреплю свои знания, а также обеспечу учебный кабинет техникума наглядным пособием.

Модель-макет фонтанной арматуры крестового типа предназначен в качестве наглядного пособия в обучении студентов. Наглядные пособия способствуют повышению качества знаний студентов, помогают преподавателю объяснить конструкцию, принцип действия оборудования и, кроме того, наглядно показать его работу. В результате у студентов улучшается усвоение материала.

Модель позволяет преподавателю объяснить материал, не совершая экскурсии на предприятие. А также позволит сэкономить массу времени на прохождение изучаемого материала.

2. Компоновка модели

Модель макет фонтанной арматуры крестового типа состоит из трубной головки и фонтанной елки. Вся арматура смонтирована на деревянном основании и хорошо закреплена во избежание падения. На основание сначала крепится трубная головка состоящая из крестовины, кранов и манометра, затем переводная катушка (патрубок с внутренней резьбой) и фонтанная елка которая состоит из крестовины, кранов и манометра.

В мире существуют также и другие арматуры фонтанного типа. Арматура тройникового типа (рис. 7), ее отличие от арматуры крестового типа (рис. 6) в том, что на фонтанной елке отсутствуют крестовины, вместо них используются тройники. А также крестовая арматура по высоте меньше тройниковой; это облегчает ее обслуживание.

Фонтанную арматуру изготовляют для однорядного и двухрядного подъемников. Фонтанные трубы при оборудовании скважин под однорядный подъемник подвешивают к переводной катушке, ввинчивая их непосредственно в нарезанный нижний конец катушки или при помощи специальной переводной втулки.

Арматура для двухрядного подъемника отличается от описанной лишь тем, что к этой схеме добавляется тройник с задвижкой на боковом отводе, который устанавливают на верхний фланец крестовика. Тогда катушку устанавливают на добавляемый к схеме тройник.

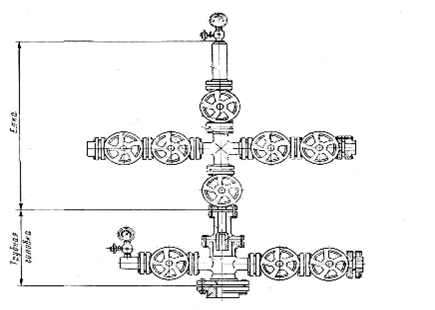

Рис. 6. Фонтанная арматура крестового типа для однорядного подъемника
