Макет фонтанной арматуры

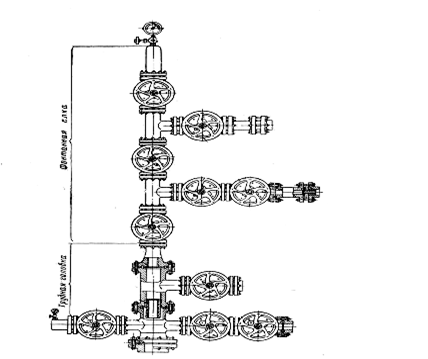

Рис. 7. Фонтанная арматура тройникового типа для двухрядного подъемника

3. Назначение узлов модели

Фонтанная арматура состоит из трубной головки и фонтанной елки.

Трубная головка предназначена для подвешивания фонтанных труб и герметизации пространства между ними и эксплуатационной колонной. Устройство труб

ной головки позволяет при помощи обвязки (системы трубопроводов с задвижками) соединять кольцевые пространства между трубами первого и второго рядов и между трубами первого ряда и эксплуатационной колонной с каким-либо оборудованием (насосом, компрессором). Переводная катушка предназначена для подвешивания фонтанных труб.

Фонтанная елка предназначена для контроля и регулирования фонтанной струи, направления ее по тому или иному выкиду и в случае необходимости для закрытия скважины.

В фонтанной арматуре уплотнение между фланцами осуществляется овальным кольцом из мягкой стали.

Для регулирования фонтанной струи и направления ее в выкидные линии служат задвижки или краны, установленные на боковых отводах крестовин или тройников.

На выкиде после задвижки или крана помещают специальную болванку со сквозным отверстием или шайбу называемую штуцером (рис. 8 и 9). С его помощью поддерживают заданный режим работы скважины, заключающийся в рациональном расходовании пластовой энергии, т.е. в установлении путем регулирования струи такого суточного дебита скважины, который обеспечивал бы длительное и бесперебойное фонтанирование с наибольшей добычей нефти за этот период.

Также помимо сменяемых забойных штуцеров, за рубежом широко применяют и другие сменяемые приборы, например предохранительные клапаны. Предохранительный освобождающийся клапан действует мгновенно.

Он приспособлен для установления определенной нормы течения продукции (дебита) скважины; если фонтанная струя по каким-либо причинам увеличится, клапан закроется и фонтанирование по подъемным трубам прекратится.

Наблюдение за работой фонтанных скважин ведется по показаниям двух манометров, установленных на каждой скважине. Верхний манометр предназначен для замера давления на устье скважины, которое называется буферным. По нижнему манометру, устанавливаемому на крестовике трубной головки, определяется затрубное давление.

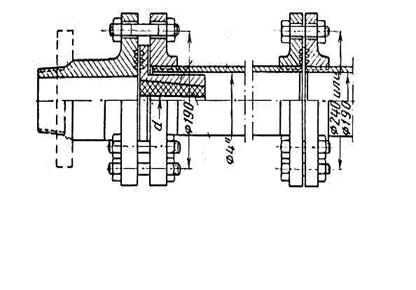

Рис. 8. Штуцер сураханского типа для скважин, дающих нефть с песком

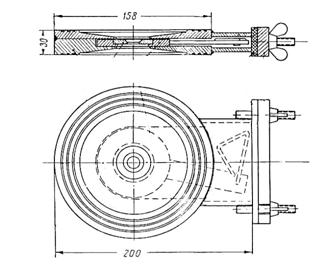

Рис. 9. Быстросменный штуцер для скважин, не имеющих в нефти песка

4. Техпроцесс изготовления модели

Для изготовления модели мне понадобилось: краны, мет. переходники с резьбой с обеих сторон, спилы, гвозди, гайки, манометры, кусок деревянной доски под основание, сварка, краска синяя и красная (0,5 л).

1. изготовление основания для устойчивости и фиксации арматуры в целом.

2. изготовление крестовин при помощи сварки.

3. покраска всех деталей модели.

4. сборка.

5. Классификация фонтанной арматуры

Фонтанные арматуры классифицируются по конструктивным и прочностным признакам:

1. по рабочему давлению.

Тройниковая и крестовая фонтанные арматуры выпускаются на рабочее давление 7, 14, 21, 35, 70, 100 МПа. В зависимости от ожидаемого давления при эксплуатации на устье скважины устанавливают фонтанную арматуру, рассчитанную на данное рабочее давление.

2. по схеме исполнения.

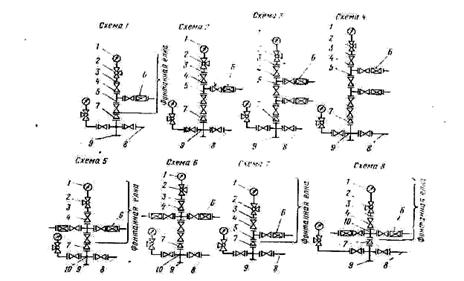

Рис. 10. Типовые схемы фонтанных арматур

3. по числу спускаемых в скважину рядов труб.

Диаметр и длину колонны подъемных труб устанавливают для каждого пласта опытным путем, исходя из ожидаемого дебита, пластового давления, глубины скважины и условий эксплуатации. Условные диаметры подъемных труб от 33 до 114 мм.

Различают однорядные и двухрядные подъемники. Применение двух рядов труб в фонтанных скважинах позволяет более рационально использовать энергию расширяющегося газа и предотвращать образование песчаных пробок на забое.

Обычно в фонтанные скважины спускают одноразмерную колонну, чаще из труб диаметром 73 мм или же ступенчатую колонну из комбинации труб диаметром (в мм): 114 и 89; 114 и 73; 114,89 и 73; 102,89 и 73; 89 и 73 и др.

4. по конструкции запорных устройств.

К запорным устройствам относятся пробковые краны (рис. 12) или прямоточные, клиновые задвижки (рис. 11). Минус клиновых задвижек в их недостаточной герметичности.

Особенности прямоточной задвижки в том, что при движении потока через нее нефть и газ не соприкасаются с уплотняющими поверхностями, благодаря чему достигается крайне незначительный их износ.

По сравнению с клиновой задвижкой проходной пробковый кран обладает большей коррозионной стойкостью, имеет меньший габаритный размер и меньшую массу.

5. по размеру проходного сечения ствола арматуры и боковых отводов.

Диаметры проходных сечений от 50–150 мм. Диаметры боковых отводов от 50–100 мм.

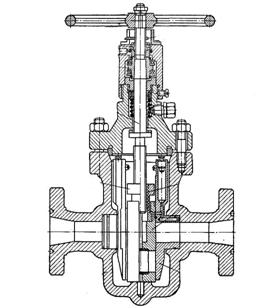

Рис. 11. Прямоточная задвижка

Рис. 12. Пробковый кран

6. Расчет параметров фонтанного подъемника

Фонтанирование скважины возможно при определенном технологическом режиме, который характеризуется величинами дебита Q, забойного р3, устьевого р2 и затрубного рзатр давлений. С течением времени по мере отбора нефти из залежи изменяются условия разработки, а значит и условия фонтанирования: изменяются пластовое рпл, забойное р3 давления, дебит Q, увеличивается обводненность пв и т.д. Поэтому с течением времени подъемник следовало бы заменить. Однако с одной стороны в начальный период имеется большой избыток пластовой энергии, показателем которого является величина устьевого давления р2. С другой стороны, замена подъемника (НКТ) в скважине является сложным, дорогостоящим и в большинстве отрицательно влияющим на ее продуктивность процессом. Поэтому подъемник проектируют на весь период фонтанирования. При этом рассчитывают фонтанный подъемник для конечных условий фонтанирования при оптимальном режиме, а затем проверяют на пропускную способность для начальных условий при максимальном режиме.

Если рассчитанный подъемник не может пропустить начальный дебит, то его пересчитывают для начальных условий при максимальном режиме. Обычно расчету подлежат длина L и диаметр d фонтанных труб и минимальное забойное давление фонтанирования р3 min. Остальные величины задают или определяют из других соображений. Например, при комплексном проектировании дебит Q определяют в результате гидродинамических расчетов процесса разработки нефтяной залежи.

В основу расчета фонтанного подъемника положены условия фонтанирования скважин разного типа.

Скважины I типа. В этом случае используют условие артезианского фонтанирования по формуле (9.13). Из формул (9.7) и (9.13) следует, что чем меньше длина труб L и больше диаметр d, тем меньше потери давления на трение Δртр и, как результат, меньше забойное давление р3 и больше дебит Q, то есть в скважину лучше вообще не спускать НКТ, а эксплуатировать ее по стволу.
