Химико-технологическая система

Технологическую схему получают в результате научной разработки данного способа производства, технологической и конструктивной проработки схемы, узлов и аппаратов. Следует отметить наглядность отображения конкретного производства, дающую почти осязаемое представление о нем. Технологические схемы используют как при эксплуатации производства, так и при его проектировании. Они входят в проектную и

техническую документацию каждого производства.

Структурная модель (схема) в отличие от технологической включает элементы ХТС в виде простых геометрических фигур (прямоугольников, кругов). Изображение аппаратов обезличено, но значительно упрощается общий вид структуры ХТС. На рис. 3.7, о показана структурная схема синтеза аммиака – та же, что на рис. 3.6. В ней представлен общий характер структуры ХТС, легко прослеживается направленность потоков. Изображение даже сложной ХТС весьма наглядно, в ней удобно менять положение элементов, «проигрывая» различные варианты разрабатываемой ХТС. Наглядность связей позволяет легко составлять математическое описание, прослеживая связи между элементами, что существенно при автоматизированном проектировании.

Специальные модели (схемы) применяют при анализе и расчетах ХТС, используя специальный математический аппарат и вычислительные методы. Поскольку они здесь не используются, не будем их перечислять. Упомянем только об одной из схем – операторной схеме. Если в структурной схеме все элементы обезличены, то в операторной каждый элемент представлен специальным обозначением, называемым «технологический оператор». Принятые для них обозначения показаны на рис. 3.8. Они помогают определить по схеме, какие преобразования («операции») происходят с потоком в элементе. Операторная схема синтеза аммиака показана на рис. 3. 7,6 рядом со структурной. Зная обозначения элементов, такую схему удобно использовать при автоматизированных расчетах на ЭВМ – каждому виду элемента соответствует определенная подпрограмма (или блок) вычислительной системы.

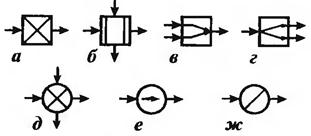

Технологические операторы: а – химического превращения; б – массообмена; в-смешения; г – разделения; д – теплообмена; е – сжатия, расширения; ж – изменения агрегатного состояния

Математическая модель (описание). Приведенные выше модели (описания, схемы) дают общее представление о ХТС. Для количественных выводов о ее функционировании необходимо иметь математическую модель. Как уже было определено, система – «совокупность элементов и связей…», и ее модель будет представлена двумя системами уравнений – для элементов и связей.

В элементе происходит преобразование потоков. Математическая модель процесса в элементе устанавливает связь параметров выходящих потоков Yk и к-го элемента и входящих в него Xk. Показатели потока – это его величина, состав (концентрации), температура, давление, теплосодержание и другие параметры. На состояние потока на выходе могут влиять некоторые параметры Uk которые управляют процессом или меняются в процессе эксплуатации. В общем виде

химический энергия связь система

Yk=F(Xk, Uk). (3.1)

Черточки над Yk, Хк, Uk означают множество параметров (концентрации, температура и другие). Уравнения (3.1) – математические модели реактора, абсорбера, компрессора и других аппаратов и машин. Конечно, можно использовать математические модели, например, реакторов, рассмотренные выше. Но поскольку при расчете ХТС важно знать входные и выходные параметры, то используют и другие модели, которые будут рассмотрены далее.

Связи в ХТС определяют, из какого элемента в какой передается поток. Поскольку передача потока происходит без его изменения, то уравнения связи в общем виде выглядят так:

Хк = бl-kYL, (3.2)

где бl-k=1 для потока, выходящего из L-го элемента и входящего в k-й элемент; ai-k = 0, если между L-м и к-м элементами нет связи.

Для входящих в ХТС и выходящих из нее потоков используют обычно индекс «О» как обозначение внешней среды.

Система уравнений (3.1) – (3.2) довольно громоздка и решается, как правило, с помощью электронно-вычислительных машин.

Список литературы

1. Амелин А.Г. Общая химическая технология. М.: Химия, 1977. 400 с.

2. Бесков В.С., Флокк В. Моделирование каталитических процессов и реакторов. М. Химия, 1991. 253 с.

3. Васильев Б.Т., Отвагина М.И. Технология серной кислоты. М.: Химия, 1985. 385 с.

4. Кафаров В.В., Макаров В.В. Гибкие автоматизированные производственные системы в химической промышленности. М.: Химия, 1990. 320 с.

5. Кутепов A.M., Бондарева Т.И., Беренгартен М.Г. Общая химическая технология. М.: Высшая школа, 1990. 520 с.

6. Лебедев Н.Н. Химия и технология основного органического и нефтехимического синтеза. М.: Химия, 1981. 605 с.

7. Лейтес И.Л., Сосна М.Х., Семенов В.П. Теория и практика химической энерготехнологии. М.: Химия, 1988. 280 с.

8. Мухленов И.П. Общая химическая технология, ч 1, 2. М.: Высшая школа, 1984. 255 и 263 с.

9. Позин М.Е. Технология минеральных удобрений. Л.: Химия, 1983. 335 с. Расчеты химико-технологических процессов / Под ред. И.П. Мухленова. Л.: Химия, 1982. 247 с.

10. Смирнов Н.И., Волжинский А.И., Плесовских В.А. Химические реакторы в примерах и задачах. СПб.: Химия, 1994. 276 с.

11. Справочник азотчика. М.: Химия, ч. I, 1986. 511 е.; ч. II, 1987. 462 с.

12. Стадницкий Г.В., Родионов А.И. Экология. М.: Высшая школа, 1988. 272 с.

13. Степанов B.C. Анализ энергетического совершенства технологических процессов. Новосибирск: Наука, 1984. 273 с.

14. Фролов Ю.Г., Белик В.В. Физическая химия. М.: Химия, 1993. 464 с. Химико-технологические системы / Под ред. И.П. Мухленова. М.: Химия, 1986. 423 с.

15. Химмельблау Д. Обнаружение и диагностика неполадок в химических и нефтехимических процессах / Пер. с англ. Под ред. Ю.М. Левина. Л.: Химия, 1983.
