Управление структурно-механическими свойствами материалов
Классификация дисперсных систем по структурно-механическим свойствам. Возникновение объемных структур в различных дисперсных системах
После коагуляции структура дисперсных систем приобретает некоторое постоянство во взаиморасположении частиц, т.е. свободнодисперсная система переходит в связаннодисперсную. Структура этих систем характеризуется вязкостью, упругостью, пластичностью,
прочностью. Эти свойства и называются структурно-механическими и зависят от интенсивности взаимодействия частиц со средой и между собой.
Анализ многообразия свойств в дисперсных системах позволил П.А. Ребиндеру разделить их на два основных класса, различающихся по видам взаимодействия частиц дисперсной фазы. Исходя из того, что коагуляция соответствует первичному и вторичному минимуму, на потенциальной кривой взаимодействия частиц, он предложил различать конденсационно-кристаллизационные и коагуляционные структуры. Конденсационно-кристаллизационное структурообразование, отвечающее коагуляции в первичном минимуме (яме), происходит путем непосредственного химического взаимодействия между частицами и их срастание с образованием жесткой объемной структуры.
Если частицы аморфные, то структуры, образующиеся в дисперсных системах называют конденсационными, если частицы кристаллические, то – кристаллизационным. При непосредственном срастании частиц механические свойства структур соответствуют свойством самих частиц. Первый тип структуры характерен для связно-дисперсных систем, т.е. систем с твердой дисперсионной средой. Такие структуры придают телам прочность, хрупкость и не восстанавливаются после разрушения. Течение такой системы возможно при наличии вакансий решетки частиц, т.е. незанятых частицами узлов, а также другими эффектами решетки. При деформировании кристаллоподобной структуры в ней возникают упругие напряжения, которые со временем исчезают, благодаря постепенному перемещению вакансий. Скорость этого перемещения может быть ограничена, что приводит к дилатантному типу зависимости, т.е. к увеличению вязкости с ростом напряжения. Начальная вязкость обратно пропорциональна концентрации вакансий. При отсутствии потенциального барьера
Umax = 0 происходит непосредственный (фазовый) контакт частиц h0 = 0. Перекристаллизация дисперсной фазы в точках контакта ведет к образованию прочной, но хрупкой структурной сетки. Такие структуры называются кристаллизационными.
Под коагуляционными структурами понимают структуры, которые образуются при коагуляции, соответствующей второму минимуму потенциальной кривой взаимодействия частиц. Взаимодействие частиц происходит через прослойки дисперсионной среды, является, как правило, Ван-дер-ваальсовским и поэтому пространственный каркас не обладает большой прочностью. Между частицами дисперсной фазы взаимодействие осуществляется через прослойки дисперсионной среды. Наиболее распространенный вид структурообразования – это возникновение рыхлой пространственной сетки за счет преобладания притяжения частиц на расстоянии h = h0. Необходимым условием образования такой структурыявляется заметная величина потенциальной ямы и концентрация частиц больше 0,01 – 0,1 объемной доли, достаточное для образования сплошной пространственной сетки.
Механические свойства коагуляционных структур определяются свойствами частиц, образующих структуру, характером и особенностями межчастичных связей и прослоек среды. Они имеют обычно жидкую дисперсионную среду. Для них характерна способность восстанавливать свою структуру во времени после их механического разрушения. Т.к. обратимое изотермическое разрушение структуры при механическом воздействии и ее последовательное восстановление после снятия нагрузки называется тиксотропией, то соответствующие структуры часто называют коагуляционно – тиксотропными. Самопроизвольное восстановление коагуляционной структуры свидетельствует о том, что она обладает наибольшей механической прочностью при относительном минимуме энергии Гиббса. Такого соответствия нет у конденсационно-кристаллизационных структур, которые образуются обычно в условиях высоких пересыщений и поэтому термодинамически неустойчивы. Их высокая прочность обеспечивается одновременным уменьшением пересыщений и внутренних напряжений.

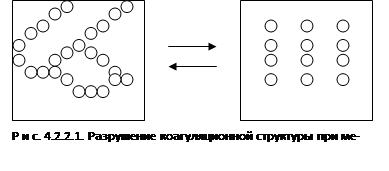

Коагуляционная структура способна разрушаться при механическом воздействии, например, при течении до отдельных частиц (рис. 4.2.2.1).
Для тиксотропного восстановления требуется время. Это время особенно велико у гелей (структурированных коллоидных растворов). Разрушение структуры в потоке являются причины понижения вязкости. При малых напряжениях структура фактически не разрушается и дисперсная система имеет постоянное увеличение вязкости, участок I. При полном разрушении вязкость достигает минимума и не зависит от напряжения, участок III рис. 4.2.2.2.
Основными факторами, определяющих структуру и реологические свойства дисперсной системы, является концентрация частиц в объемных долях и потенциал парного взаимодействия частиц. График зависимости энергии взаимодействия двух частиц от расстояния между ними называется потенциальной кривой (рис. 4.2.2.3). Основными параметрами потенциальной кривой является высота потенциального барьера Umax, глубина потенциальнойямы Umin (энергия связи частиц) и координата минимальной энергии h0. В разбавленных агрегативно-устойчивых системах (Umax>>KT и Umin<<KT, КТ – энергия теплового движения частиц).
Частицы полностью сохраняют полную свободу перемещения и не имеют структуры. Такие системы является ньютоновскими и вязкость их подчиняется уравнениям Эйнштейна коагулирующей системы, возникающей при коагуляции частиц на расстояниях, отвечающих вторичному минимуму на потенциальной кривой (h0). Коагуляция в первичном минимуме приводит к образованию конденсированных кристаллических структур.
Чтобы представить упрощенно процесс образования структуры в дисперсных системах, рассмотрим особенности седиментационных объемов, отличающих агрегативно устойчивые и неустойчивые системы.
В агрегативно устойчивых системах после оседания частиц образуется плотный осадок малого седиментационного объема и выделяется рыхлый осадок, занимающий большой объем. После декантации получают системы с минимальной концентрацией дисперсной фазы, отвечающей образованию структуры – пространственного каркаса из частиц дисперсной фазы. Эту концентрацию называют критической концентрацией структурообразования. В соответствии с седиментационными объемами и концентрациями дисперсной фазы в осадках различают плотную и свободную упаковку частиц. При плотной упаковке концентрация дисперсной фазы максимальна, свободной упаковке соответствует минимальная концентрация дисперсной фазы, при которой может образоваться структурная сетка. При той и другой упаковке характерно наличие предела текучести, который может возникнуть при контакте частиц друг с другом. Объем свободной упаковки, как и седиментационный объем, возрастает (снижается критическая концентрация структурообразования) уменьшением дисперсности, анизометрии частиц дисперсной фазы и образующихся первичных агрегатов. Соприкасаясь своими концами, частицы и их агрегаты образуют структурную пространственную сетку. Чем выше дисперсность и сильнее анизометрия частиц и агрегатов, тем при меньшей концентрации появляется предел текучести. Большими объемами свободной упаковки обладают суспензии с пластинчатыми мицеллами гидроксидов железа и алюминия, с кольчатыми мицеллами пятиоксида ванадия и другие нитевидные молекулы органических полимеров, особенно с полярными группами, придающими жесткость макромолекулам, образуются твердообразные структуры в водной среде при очень малых концентрациях полимера (агара 0,1%, желатина 0,5%). Подобные твердообразные структуры называют гелями, а применительно к растворам полимеров – студнями.
Скачать реферат
