Создание эпоксидных композиций пониженной горючести с электропроводящими и диэлектрическими свойствами

Для достижения необходимого комплекса свойств проводят модификацию эпоксидных смол (ЭС). При создании огнезащитных покрытий модифицирующие добавки должны выделять газы, обеспечивающие при нагревании вспучивание связующего и создание вспененного слоя. В качестве таких наполнителей в работе использовались хлористый аммоний (NH4Cl), полифосфат аммония (ПФА) в эпоксидных композициях с техническим у

глеродом (сажа), термоокисленным графитом (ГТО), графитом тигельным (ГТ).

Существенное значение для межфазного взаимодействия, для формирования граничных слоев и комплекса механических свойств имеют размер частиц наполнителя и распределение по размерам. В связи с этим исследован гранулометрический состав наполнителей (ГТО, ПФА, NH4Cl) (рис. 2).

Показано, что все наполнители полидисперсны. Преобладающей фракцией ГТО, ПФА, NH4Cl являются частицы с диаметром равном 0,63 мм. Поэтому для улучшения электропроводности и повышения удельной поверхности, обеспечивающей увеличение протяженности границы раздела фаз и доли граничного слоя, проводили измельчение наполнителей на шаровой мельнице. В работе для наполнения использовали частицы с d=0,14 мм.

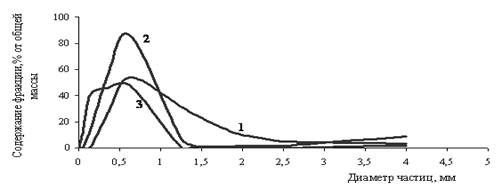

Рис. 2 Гранулометрический состав наполнителей. 1- термоокисленный графит (ГТО), 2 – полифосфат аммония, 3 – аммоний хлористый.

Изучение кинетики отверждения показало, что для исходного олигомера формирование разветвленных макромолекул при отверждении протекает в течение 60 мин. С ростом завершенности реакции отмечен резкий подъем температуры до 1210С.

Введение в эпоксидный олигомер ФД снижает максимальную температуру отверждения (Тmax) с 121 до 64 ºС, что связано с активацией в процессе отверждения углеродного атома эпоксидного цикла к нуклеофильной атаке амином гидроксильными группами, находящихся в составе ФД.

Вместе с тем на стадии гелеобразования соединение разветвленных молекул в непрерывную сетку при введении в олигомер ФД, протекает с большей скоростью, чем у исходного олигомера, что подтверждается уменьшением времени гелеобразования, табл. 1.

Введение в эпоксидный олигомер ТХЭФ несущественно (с 121 до 110 ºС) снижает максимальную температуру и практически не влияет на время гелеобразования и время отверждения, табл. 2.

В эпоксидном олигомере модифицированном ФОМом повышается температура отверждения до 142ºC, а при этом время гелеобразования сокращается до 20 минут. Аналогичное влияние ФОМа проявляется в эпоксидной композиции содержащей ФД.

Максимально возможная степень отверждения достигается для составов содержащих ФОМ при использовании отвердителей, способных к формированию пространственно сшитых структур без подвода тепла, например, ПЭПА. Для составов, содержащих ФД и ТХЭФ анологичные значения степени отверждения достигаются только при термообработке, табл.2.

При дополнительном нагреве отвержденных составов преодолеваются диффузионные затруднения, возникающие в твердой матрице, и реагируют оставшиеся свободные реакционные группы отвердителя и олигомера, что приводит к возрастанию степени отверждения до 90-92%, табл. 3, кроме того, обеспечивается снижение внутренних напряжений в материале и улучшению ряда эксплуатационных свойств композиций.

Таблица 2.

Кинетика отверждения пластифицированных эпоксидных композиций

Для наполненных сажей, ПФА, ТГО непластифицированных составов характерны высокие температуры отверждения исходного олигомера (таб. 4).

Таблица 3.

Влияние состава композиции и параметров отверждения на степень превращения эпоксидного олигомера

Только введение в состав исходного олигомера NH4Cl снижает максимальную температуру с 121 до 72ºС и увеличивает время отверждения до 87 минут (табл. 4).

Таблица 4.

Кинетика отверждения наполненных эпоксидных композиций

 Скачать реферат
