Смешивающее устройство установки УС6-30 гидровакуумного типа и оснащено щелевидными насадками с разными проходными сечениями для подбора необходимой плотности приготавливаемого тампонажного раствора.

Загрузка цемента осуществляется винтовым конвейером и пневматическим способом через загрузочную трубу. Для предупреждения сводообразования томпонажного материала в бункере установлен пневмовибр

атор. Установка снабжена счетчиком моточасов и устройством контроля скорости вращения шнеков. По заказу потребителей установка может поставляться без загрузочного конвейера.

Скважина, эксплуатируемая установкой погружного электроцентробежного насоса

Это нефтедобывающая скважина (рис.7), в которую на колонне НКТ под уровень нефти спущен погружной насосный агрегат, состоящий из многоступенчатого скважинного насоса и погружного электродвигателя 1, получившего название ЭЦН. Электроэнергия к погружному двигателю ЭЦН подается по бронированному кабелю, спущенному в скважину и закрепленному снаружи колонны НКТ 4. На поверхности земли кабель соединен с автотрансформатором 8 и станцией управления 7. Подъем нефти из скважины осуществляется внутри колонны НКТ в результате работы погружного центробежного насоса, который приводится в действие соединенным с ним погружным электродвигателем. Подвеска колонны НКТ в скважине имеет специальное уплотнение, обеспечивающее герметизацию кабеля в месте его выхода из скважины.

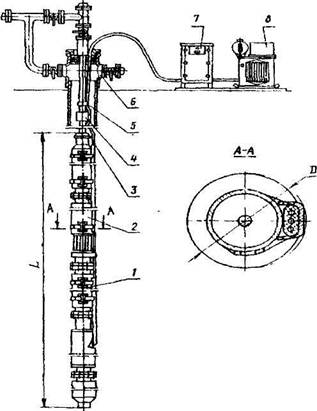

Рис. 7. Установка центробежного электронасоса типа УЭЦ11

1-электродвигатель, 2-насос, 3-кабельная линия, 4-колонна насосно-компрессорных труб, 5-крепежный пояс, 6-оборудование устья скважины, 7-станция управления, 8-трансформатор.

Погружной насосный агрегат ЭЦН представляет собой центробежный и погружной электрический двигатель, объединенные в одной конструкции цилиндрической формы.

Транспортировка ЭЦН в наземных условиях, как правило, осуществляется по частям (насос отделен от электродвигателя) в комплекте с наземным оборудованием, автотрансформатором, станцией управления и кабелем, намотанным на барабане, для чего используются специальные агрегаты погрузки и перевозки типа АТЭ-6. В некоторых районах страны перевозка кабеля осуществляется отдельно на специальном санном или колесном прицепе типа УПК-2000. Спуск и подъем ЭЦН в скважинах осуществляются общепринятыми на промыслах эксплуатационными подъемниками или агрегатами подземного ремонта.

ПРОМЫВОЧНЫЕ НАСОСНЫЕ АГРЕГАТЫ

Промывка призабойной зоны осуществляется с целью удаления песка, вынесенного нефтью из коллектора. Наиболее часто применяют обратный способ промывки скважин, при этом в качестве промывочных используют насосно-компрессорные трубы. Промывочная жидкость нагнетается насосной установкой в кольцевое пространство между эксплуатационной колонной труб и промывочными трубами, а жидкость с размытым песком поднимается по промывочным трубам.

В этом разделе рассмотрены установки, которые предназначены для нагнетания неагрессивных жидкостей.

Установки для промывки скважин обычно состоят из насоса, коробки отбора мощности, коробки передач, цепного редуктора, манифольда, вспомогательного трубопровода, а также систем управления, обогрева и продувки.

Насос - обычно трехплунжерный горизонтальный (НП-100). Насосный установки фирмы Синергия (СИН44.02 и СИН44.03), укомплектованы трехплунжерными насосами высокого давления СИН 32 (установка СИН34) или СИН 44 (установка СИН44). Насосы имеют высокую гидравлическую мощность и небольшой вес. Конструктивные особенности, присущие только плунжерным насосам, позволили значительно увеличить ресурс работы основных узлов насоса, упростить их обслуживание и ремонт, что естественно удешевляет эксплуатацию насосной установки.

Привод насоса - от тягового двигателя через коробку отбора мощности, карданные валы, четырехскоростную коробку передач и цепной редуктор.

Применение цепного редуктора повысило надежность работы насосного блока, а также упростило его ремонт.

Приемная линия манифольда представляет собой рукав с фильтром на конце. На нагнетательной линии манифольда предусмотрены пробковые краны высокого давления, предохранительный клапан, разделитель с амортизатором и манометр.

Пост управления установкой расположен в обогреваемой и вентилируемой кабине транспортного средства, куда выведены рычаги управления зубчатыми муфтами включения коробки отбора мощности и коробки передач.

Установки СИН44 и СИН44.03 смонтированы на прицепе, имеет асинхронный взрывозащищенный двигатель мощностью 90 кВт и с возможностью регулировки оборотов от частотного преобразователя

Укрытие установок утепленное, и совмещено с инструментальным помещением.

Обогрев и продувка гидравлической части насоса и нагнетательного манифольда - выхлопными газами тягового двигателя автомобиля или трактора (установка УН1Т-100х250).

Скважина, эксплуатируемая установкой погружного гидропоршневого насосного агрегата

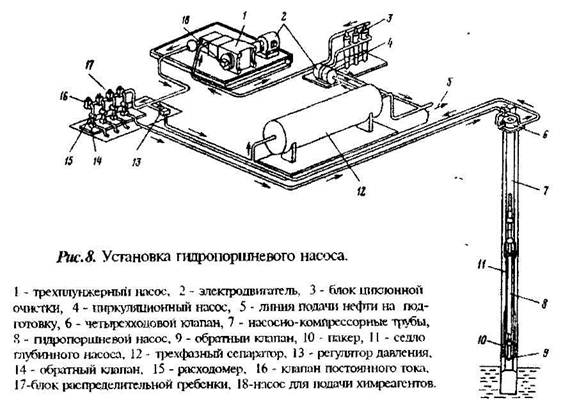

Это скважина, в которой внутри колонны насосно-компрессорных труб 7, (рис.8) в нижней ее части, размещен гидропоршневой насосный агрегат 8. Пространство между колонной труб 7 и обсадной колонной герметизируется пакером 10. На поверхности скважины смонтировано устьевое оборудование с четырехходовым краном 6, обеспечивающим подвод рабочей жидкости по колонне труб 7 к гидропоршневому агрегату 6 и подъему добываемой продукции по затрубному пространству между обсадной колонной и колонной труб 7. Устьевое оборудование посредством наземных трубопроводов соеди­нено с наземным оборудованием установки.

Насос высокого давления 1 посредством трубопровода высокого давления соединен с блоком распределительной гребенки 17, в которой осуществляется распределение рабочей жидкости высокого давления между несколькими скважинами с установленными в них гидропоршневыми агрегатами. В качестве рабочей жидкости используется сырая нефть из скважины предварительно очищенная от механических примесей. Принцип действия установки основан на использовании потока рабочей жидкости в качестве носителя энергии к погружному гидропоршневому насосному агрегату, установленному на забое нефтедобывающей скважины.

Трехплунжерный насос высокого давления подает рабочую жидкость на блок распределительной гребенки 17 и далее по наземному трубопроводу до устьевого оборудования скважины с четырехходовым краном 6.

Из устьевого оборудования рабочая жидкость высокого давления по колонне насосно-компрессорных труб 7 подводится к гидропоршневому агрегату 8.

Энергия потока рабочей жидкости высокого давления в гидродвигателе погружного агрегата преобразуется в механическую энергию возвратно-поступательного движения поршня гидродвигателя. Поршень гидродвигателя приводит в движение плунжер насосной части агрегата 8, в результате чего насос погружного агрегата отбирает добываемую нефть из скважины и по затрубному пространству, между обсадной колонной и наружным диаметром насосно-компрессорных труб 7 поднимает на устье скважины.
