Разработка системы управления многосвязных систем автоматического регулирования исполнительного уровня

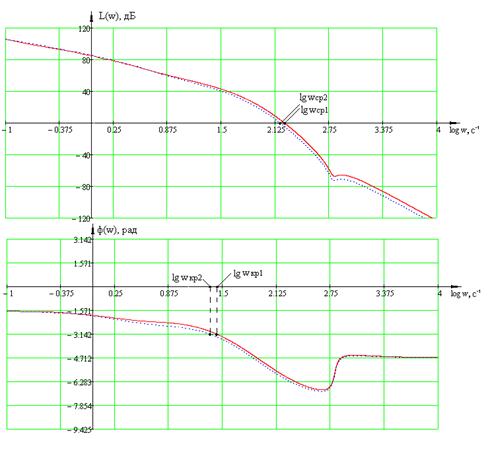

Рисунок 1.24 – ЛЧХ автономных каналов регулирования МСАР с прямыми ПС в компенсаторе
Сравним их с передаточными функциями автономных каналов регулирования, которые имеют вид:
Отметим, что если ввести в цепь каждого автономного канала такое корректирующее устройство, которое компенсировало бы множитель , то передаточные функции автономных каналов регулирования совпадут с передаточными функциями сепаратных каналов, будет наблюдаться абсолютная автономность каналов МСАР и следующее из этого удовлетворение рассматриваемыми каналами требований ТЗ.
Таким корректирующим устройством будет включенный последовательно в цепь контур следующего вида:
Представим структурную схему скорректированной МСАР с прямыми перекрестными связями в компенсаторе.

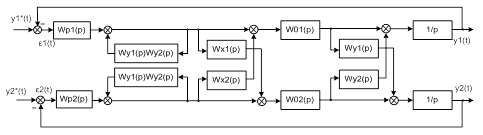

Рисунок 1.25 – Детализированная до уровня одномерных звеньев структурная схема скорректированной МСАР с прямыми ПС
Построим ЛЧХ автономных каналов регулирования. (Рисунок 1.26).
Определим запасы устойчивости.
Поскольку введением корректирующего контура удалось добиться абсолютной автономности системы, запасы устойчивости автономных каналов регулирования МСАР с прямыми перекрестными связями совпадают с запасами устойчивости сепаратных каналов регулирования.
Из устойчивости автономных каналов регулирования следует устойчивость и рассматриваемой МСАР.

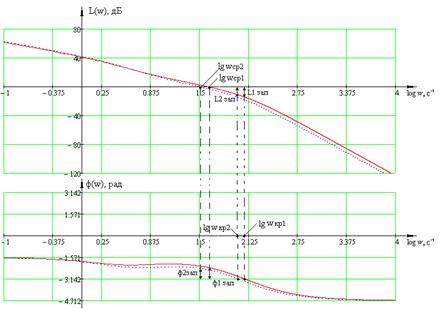

Рисунок 1.26 – – ЛЧХ автономных каналов регулирования с МСАР с прямыми ПС в компенсаторе
2) МСАР с обратными перекрестными связями в компенсаторе
С помощью программного пакета MathCad построим графики ЛЧХ для каждого из разомкнутых каналов регулирования (Приложение 9б).
По графикам ЛЧХ видно, что критическая частота больше частоты среза, следовательно, автономные каналы регулирования с обратными перекрестными связями в компенсаторе устойчивы.
Определим запасы устойчивости.

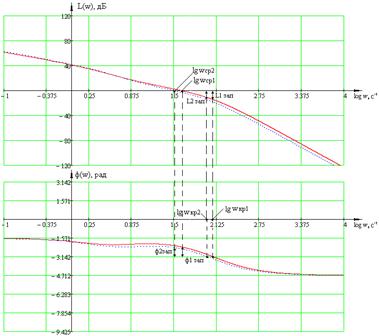

Рисунок 1.24 – ЛЧХ автономных каналов регулирования
Поскольку в п. 1.4.1 доказано, что при включении последовательного компенсатора с обратными перекрестными связями наблюдается абсолютная автономность каналов регулирования, то запасы устойчивости автономных каналов регулирования совпадают с запасами устойчивости сепаратных каналов.
Из устойчивости автономных каналов регулирования следует устойчивость и всей рассматриваемой МСАР.
Показатели точности в виде амплитудных искажений на частоте w1=9.9c-1 для сепаратных каналов регулирования были определены в п. 1.2.2. Эти величины совпадают с амплитудными искажениями автономных каналов регулирования МСАР с обратными перекрестными связями в компенсаторе и прямыми перекрестными связями в компенсаторе с учетом корректировки, так как в данных случаях наблюдается абсолютная автономность каналов регулирования.
Амплитудные искажения автономных каналов регулирования МСАР с прямыми перекрестными связями в компенсаторе без учета корректировки определим по графику АЧХ для этих каналов, изображенному на рисунке 1.21.
Составим сравнительную таблицу амплитудных искажений для автономных каналов регулирования и сепаратных каналов регулирования.
Таблица 1 – Амплитудные искажения
Сепаратные каналы |
Автономные каналы | |||||||
1 канал |
2 канал |
Прямые ПС |
Прямые ПС | |||||
До корректировки |
После корректир. | |||||||
1 канал |
2 канал |
1 канал |
2 канал |
1 канал |
2 канал | |||
Амплитудные искажения |
8,2 |
15 |
0,11 |
0,14 |
8,2 |
15 |
8,2 |
15 |
Предполагая, что установившийся режим существует для каждого из вариантов перекрестных связей в компенсаторе, можно отметить, что прямые перекрестные связи обеспечивают большую точность по величине амплитудных искажений.
2. Синтез и исследование микропроцессорной МСАР
2.1 Функциональная схема цифровой МСАР. Расчетная структурная схема
Перейдем от непрерывной МСАР к цифровой. Для этого произведем замену непрерывного корректирующего устройства на цифровое корректирующее устройство.
Изобразим функциональную схему цифровой МСАР.
Рисунок 2.1 – Функциональная схема цифровой МСАР
ЦВУ, АЦП и ЦАП – цифровое корректирующее устройство (ЦКУ), работающее с периодом .
Структурный метод основан на замене «нестандартных» элементов, какими являются устройства дискретного действия, их эквивалентными схемами замещения с последующими структурными преобразованиями.
Основными этапами структурного метода при получении расчетных структурных схем являются следующие:
