Разработка системы управления многосвязных систем автоматического регулирования исполнительного уровня

. (1.4)

Для оценки параметров желаемой передаточной функции воспользуемся формулами Бесекерского:

(1.5)

Проведем построение желаемой ЛАЧХ на масштабно-координатной бумаге (Приложение 1а), из построения определим постоянную времени Т1 и ЛАЧХ сепаратног

о регулятора.

Таким образом, передаточная функция первого сепаратного регулятора, обеспечивающая заданные в ТЗ свойства первому сепаратному каналу, имеет вид:

.

Передаточная функция разомкнутого сепаратного канала:

. (1.6)

Определим показатель колебательности скорректированного сепаратного канала по формуле (1.3), для этого построим АЧХ замкнутого сепаратного канала. (Рисунок 1.4)

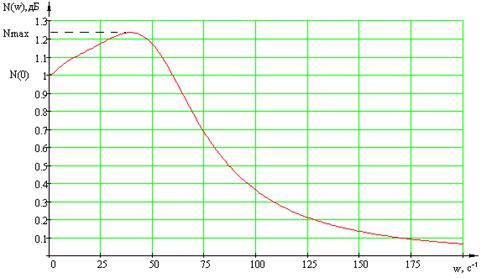

Рисунок 1.4 – АЧХ замкнутого сепаратного канала 1 с регулятором

.

Свойства сепаратного канала по точности, быстродействию и колебательности соответствуют заданным в ТЗ.

2) Второй сепаратный канал

Изобразим структурную схему второго сепаратного канала (Рисунок 1.5)

Рисунок 1.5 – Структурная схема второго сепаратного канала

Запишем передаточную функцию второго разомкнутого сепаратного канала:

; (1.7)

Определим, обеспечиваются ли заданные в ТЗ свойства сепаратного канала.

Построим ЛАЧХ вотрого сепаратного канала. Построение проведем на масштабно-координатной бумаге (Приложение 1б).

Первая асимптота ЛАЧХ с наклоном -20 дБ/дек пересекает ось L(w) в точке 20logK2, что соответствует требованию ТЗ по точности.

Определим частоту среза.

log wср=1.53, wcp=34 рад/с. Она близка к требуемому значению.

Построим АЧХ замкнутого сепаратного канала (Рисунок 1.6), определим показатель колебательности М, используя формулу (1.3)

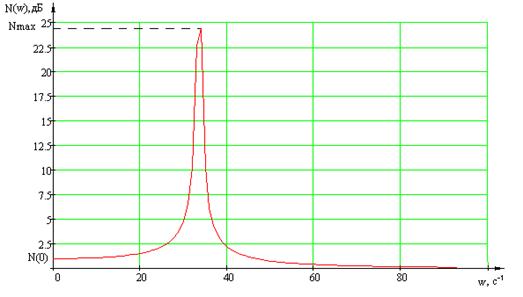

Рисунок 1.6 – АЧХ замкнутого сепаратного канала 2

Свойства второго сепаратного канала по колебательности не соответствуют заданным в ТЗ.

Определим передаточную функцию второго сепаратного регулятора.

Аналогично первому сепаратному каналу, желаемая передаточная функция будет иметь вид:

. (1.8)

Для оценки параметров желаемой передаточной функции воспользуемся формулами Бесекерского (1.4).

Проведем построение желаемой ЛАЧХ на масштабно-координатной бумаге (Приложение 1б), из построения определим постоянную времени Т1 и ЛАЧХ сепаратного регулятора.

Таким образом, передаточная функция второго сепаратного регулятора, обеспечивающая заданные в ТЗ свойства второму сепаратному каналу, имеет вид:

.

Передаточная функция разомкнутого сепаратного канала:

(1.9)

Определим показатель колебательности скорректированного сепаратного канала по формуле (1.2), для этого построим АЧХ замкнутого сепаратного канала. (Рисунок 1.7)

.

Свойства сепаратного канала по точности, быстродействию и колебательности соответствуют заданным в ТЗ.

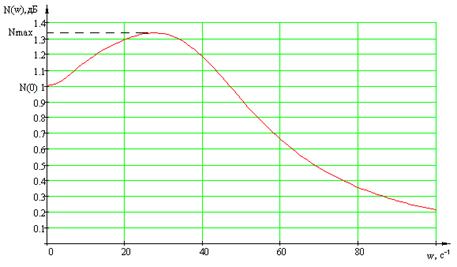

Рисунок 1.7 – АЧХ замкнутого сепаратного канала 2 с регулятором

1.2 Исследование свойств сепаратных каналов МСАР

Прямые и частотные показатели качества переходного процесса

Для определения прямых показателей качества переходного процесса получим переходные характеристики первого и второго сепаратных каналов с помощью программного пакета MATLAB (Приложение 2)

1) Первый сепаратный канал

Переходная характеристика для первого сепаратного канала изображена на рисунке 1.8.

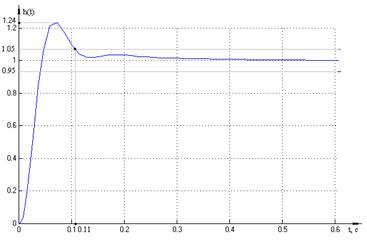

Рисунок 1.8 – Переходная характеристика первого сепаратного канала

Используя график переходной характеристики определим время переходного процесса как время, по истечении которого отклонение управляемой величины от установившегося значения станет менее 5%.

Определим перерегулирование как отношение максимального отклонения управляемой величины от своего установившегося значения к установившемуся значению.

(1.10)

Частотный показатель качества переходного процесса – показатель колебательности – был определен в п. 1.1 в рамках проверки свойств сепаратного канала.

2) Второй сепаратный канал

Переходная характеристика для второго сепаратного канала изображена на рисунке 1.9.

Рисунок 1.9 – Переходная характеристика второго сепаратного канала

Аналогично первому сепаратному каналу:

Определим перерегулирование по формуле (1.10)

Частотный показатель качества переходного процесса – показатель колебательности – был определен в п. 1.1 в рамках проверки свойств сепаратного канала.

Показатели точности

Определим показатели точности в виде амплитудных (δА) и фазовых (δφ) искажений на частоте w1=0,3wср2

Частота среза второго сепаратного канала определена техническим заданием.

wср2=33 рад/с,

w1=0,3∙33=9,9 рад/с.

Найдем амплитудно-фазовые искажения для каждого сепаратного канала по формулам:

(1.11)

(1.12)

где

– частотная передаточная функция замкнутого сепаратного канала.

1) Первый сепаратный канал

Запишем частотную передаточную функцию замкнутого канала, используя формулу (1.2):

(1.13)

Определим амплитудные искажения:

Определим фазовые искажения:

,

где Q(w) и P(w) – мнимая и действительная часть частотной передаточной функции замкнутого канала.
