Анализ существующих технологий производства мясорастительных консервов

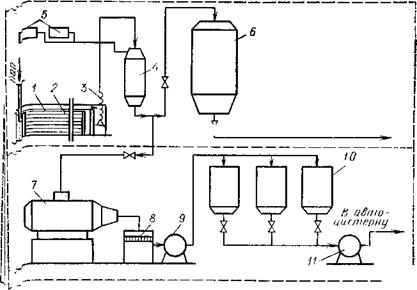

Рис. 1. Принципиальная схема очистки производственных сточных вод:
1-участок жироуловителя; // — участок переработки; / — отстойник; 2 — паровые регистры; 3 — гофрированный шланг; 4, 6 — котлы для сбора жира; 5, 9, 11 —насосы; 7 — котел КВМ-4,6; 8 — отстойник жира с отцеживателем; 10 — осветлитель жира.
На
рис.1 показана схема механической очистки производственных сточных вод и утилизации жировой массы. Участок по переработке и очистке белково-жировых примесей, извлекаемых из сточных вод, состоит из жироуловителя и отделения переработки. Стоки поступают в отстойники, подогреваемые после заполнения паром через регистры. При температуре 90°С на дно отстойника выпадает твердая фракция, а расплавленный жир всплывает на поверхность. Жир удаляется гофрированным шлангом на поплавковом устройстве; откачку жира производит с помощью водокольцевого насоса ВВН-3. После вытопки в котлах КВМ-4,6 жир через отцеживатель направляют в сепаратор РТ-ОН-4,6, затем насосом ЛВЖ-107 — в отстойник объемом 1,6 м3. После осветления жир поступает в автоцистерны. Осевшие в отстойнике твердые частицы удаляют тельфером грузоподъемностью 1 т и вывозят за пределы мясокомбината. Рассмотренная схема очистки производственных сточных вод, составляющих 40—45% всех стоков мясокомбината, позволяет дополнительно использовать для технических целей большое количество жира, а также резко улучшить работу наружных (последующих) очистных сооружений.
На очистку поступают сточные воды в количестве 271,5 в сутки, содержащие следующие примеси: жилки размером 50-16 мм - 30%; мелкие обрывки печени, сор нута размером 16-5 мм – 30%; шелуха нута размером 5-1 мм - 40%. Для механической очистки принимаем решетки. Для последующей очистки сточных вод принимаем жироловушки. В сутки образуется 180 кг жира. Расчет решеток и жироловушек производится в расчетной части раздела.
Расчет решеток
Для улавливания примесей с размером 50-16 мм предусматриваем решетки с прозорами 16мм.
Определяем площадь живого сечения рабочих решеток:
, (10.1)
где - максимальный секундный расход сточных вод;
- скорость движения жидкости в прозорах решетки.
По табл.53 [1] принимаем решетки марки МГ 10Т со следующими данными:
· пропускная способность…………………65тыс м3/сут
· размеры канала перед решеткой……… .10002000мм
· площадь прохода решетки……………….f=0,74м2
· ширина решетки………………………….Вр=1580мм
· масса………………………………………1800кг
Для улавливания примесей рамером 16-5 мм предусматриваем решетки с прозорами 5 мм.
По табл.53 [1] принимаем решетки марки МГ 8 Т со следующими данными:
· пропускная способность…………………67тыс м3/сут
· размеры канала перед решеткой……… .10002000мм
· площадь прохода решетки……………….f=0,53м2
· ширина решетки………………………….Вр=1580мм
· масса………………………………………1500кг
Для улавливания примесей рамером 5-1 мм предусматриваем решетки с прозорами 1 мм.
По табл.53 [1] принимаем решетки марки МГ 6 Т со следующими данными:
· пропускная способность…………………65тыс м3/сут
· размеры канала перед решеткой……… .13001800мм
· площадь прохода решетки……………….f=0,37м2
· ширина решетки………………………….Вр=1580мм
· масса………………………………………1430кг
Расчет жироловки.
Производственная мощность предприятия П=60000 кг/сут, V=15 мм/с – скорость движения сточных вод, t=10 мин – продолжительность пребывания сточной воды в жироловке.
1.Определим расчетный расход сточных вод:
где
m- укрупненная норма водоотведения ( на единицу продукции), m=20 , ; t –число часов работы в смену, t=12 ч.
2.Определим геометрические размеры жироловки. Приняв h=B, где h- ширина прочной части, В- ширина (м), имеем
м
Принимаем В=h=3 м
Длина проточной части:
м.
3.Концентрация отхода жира составляет 3 кг с 1 тонны произведенного продукта. За сутки производится 60 т.
За сутки образуется 60*3=180 кг жира.
За одну неделю 180*7=1260 кг жира.
За смену используется 135.75 воды. (1 смена- 12 часов), за 2 смены расходуется 271,5
За неделю: , где 25- расход воды на внутреннюю мойку.
34,38- время пребывания сточных вод через очистные сооружения.
Максимальный расчетный часовой расход сточных вод:
250,где
Требуемый объем жироловки: 34,38*250=8595
Выбросы |
Количество до очистки |
ПДК |
Количество после очистки |
Оборудование |
мг/м3 | ||||
жилки размером 50-16 мм |
4500 |
2800 |
1350 |
Решетки с прозорами 16 мм. |
мелкие обрывки печени, сор нута размером 16-5 мм |
1350 |
2800 |
405 |
Решетки с прозорами 5 мм. |
шелуха нута размером 5-1 мм |
405 |
2800 |
96 |
Решетки с прозорами 1 мм. |
Жир |
654 |
200 |
105 |
Жироловушки |
