Буксировка аварийного судна в ледовых условиях

кормовой вырез достаточной глубины для предотвращения выхода из него форштевня буксируемого судна на поворотах, оборудованный надежными мягкими кранцами.

На мощных ледоколах кранцы, как правило, устанавливаются в два яруса, причем кормовые кранцы для большей износоустойчивости покрываются металлической кольчужной сеткой.

4.2 Необходимые составляющие

Зачастую, в случаях аварий

ной буксировки на транспортном судне выбор снабжения ограничен. Исходя из этого, при проектировке буксирного устройства я использовал элементы, имеющие достаточно широкое применение на судах транспортного флота.

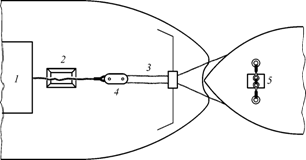

1 - лебедка; 2 - стопор Булливана; 3 - буксирная серьга;

4 - блок Николаева; 5 - бензель

Рисунок 4.1 - Буксирное устройство на ледоколах типа "Капитан Белоусов"

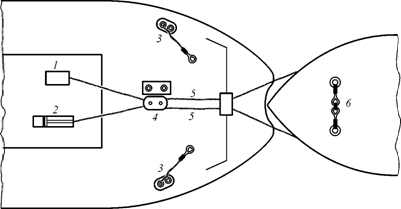

1 - лебедка; 2 - демпфер; 3 - оттяжка;

4 - блок Николаева; 5 - буксирная серьга; 6 - бензель

Рисунок 4.2 - Буксирное устройство на ледоколах типа "Арктика"

4.2.1 Выбор буксирного троса

Запас прочности буксирной линии должен быть равен 5Тг, если Тг не превышает 100 кН, или 3Тг, если тяга на гаке более 100 кН.

Из построенного графика (рисунок 3.1) определим тягу на гаке Тг = 380 кН - это усилие, по которому будет подбираться буксирный трос. Запас прочности равен 3 х 125 кН = 1480 кН, т.к тяга на гаке более 100 кН.

При вынужденной буксировке диаметр буксирного троса, линейную плотность можно определить, пользуясь сертификатом имеющегося на судне троса или таблицами ГОСТа. Исходя из условий нашей задачи, я выбрал "Канат стальной двойной свивки типа ЛК-О ГОСТ 3069-80":

Разрывная прочность троса Рр = до 1624 кН;

Диаметр стального троса θ = 60,5 мм;

Линейная плотность троса q = 14, 25 кг/м.

4.2.2 Элементы кранцевой защиты

В последнее время на судах наибольшее распространение получили пневматические кранцы (рисунок 4.3), которые обладают большой энергоемкостью и обеспечивают малые контактные давления на корпус судна. Бескамерные кранцы имеют резиновую оболочку, укрепленную для восприятия больших нагрузок синтетическим или металлическим кордом. Толщина оболочки в зависимости от размеров кранцев составляет 9-30 мм.

Одной из самых распространённых моделей кранцев является модель НКВ-3:

Габариты 2200х3800 мм

Внутренне рабочее давление 0,8 - 1,0 Мпа

Энергия поглощаемая кранцем 320 кДж

Нагрузка, воспринимающая при 50% сжатии 1100 кН

Исполнение пневматические, бескамерные

Средний срок службы 7 лет

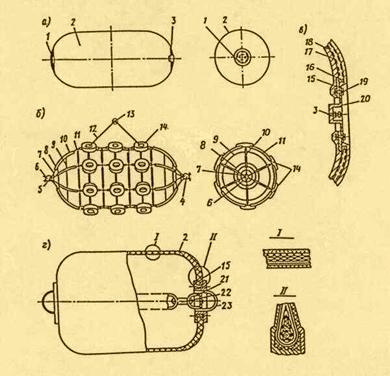

1, 3 - клапаны; 2 - оболочка; 4, 5 - скобы; 6 - огон; 7, 8, 9 - меридианальные и окружные канаты; 10, 11 - резиновые трубки; 12 - строп; 13 - скоба; 14 - шины; 15 - фланец; 16 - подкрепляющее кольцо; 17 - корд; 18 - резина; 19 - шпилька; 20 - съемный стакан; 21 - внутренний обух; 22 - цепь; 23 - наружный рым.

Рисунок 4.3 - Пневматический бескамерный кранец

4.2.3 Блок конструкции С.В. Николаева

Немаловажной составляющей буксирного устройства является блок конструкции Н.М. Николаева или их набор для буксировки различных судов.

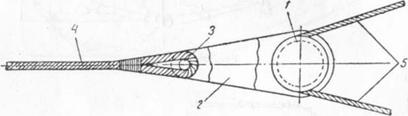

Он состоит из шкива 1, щек 2 и болта 3. Брага заводится на шкив, а буксирный трос 4 крепится за болт 3; таким образом, блок и строп-брага 5 постоянно пристопорены к буксирному канату. Принцип работы блока заключается в следующем: при рысканьи буксируемого судна блок катается по браге, поэтому обе ветви стропа-браги все время натянуты, вследствие чего усилие в каждой ветви значительно меньше усилия в буксирном тросе.

Рисунок 4.4 - Устройство блока Николаева

Рис.4.5 показывает работу блока Николаева. Этот блок применялся широко при буксировках ледоколами, но он не пригоден для длительных морских буксировок, так как, катаясь по браге, быстро ее перетирает.

В случае отсутствия на судне блока Николаева, вместо него может быть использована якорная скоба.

Рисунок 4.5 - Работа блока Николаева.

4.3 Сборка кормовой кранцевой защиты

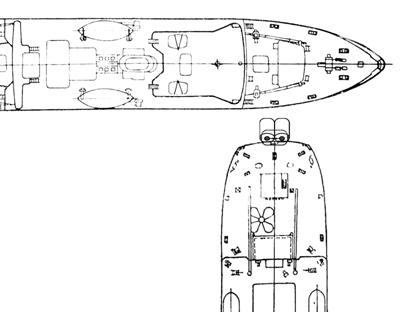

Перед началом сборки буксировщик подходит кормой к носу буксируемого судна (рис.4.7). Для переноса кранцев на корму буксировщика и последующей заводки используются грузовые стрелы обоих судов. В дополнение к ним, я предлагаю использовать оттяжки из тросов, пропущенные через клюзы буксируемого судна и заведённые на якорную лебёдку.

Если подойти таким образом невозможно, то возможен и другой вариант заводки (см. рисунок 4.6):

Рисунок 4.6 - Альтернативный метод сборки кранцевой защиты

Рассмотрим конструкцию кранцевой защиты (рис.4.8). Для её крепления на фальшборт буксировщика привариваются скобы, за которые и будут подвешиваться кранцы с помощью такелажных цепей.

Порядок сборки следующий:

За корму буксировщика заводится и вывешивается горизонтальный кранец.

Вывешивается пара вертикальных кранцев. Здесь я хочу обратить внимание на то, что перед заводкой в них немного спускается воздух. Это делается для того, чтобы после соединения кранцев цепями восстановить в них первоначальное давление, тем самым добиться более плотного контакта кранцев друг с другом. Исходя из этого, для более удобной их последующей подкачки, клапаны должны находиться вверху.

При помощи прочных такелажных цепей, соединённых с рымами кранцев, и талрепов сверху и снизу стягиваются вертикальные кранцы.

Таким же образом снизу соединяются вертикальные кранцы с горизонтальным.

Для большей фиксации конструкции за нижние рымы кранцы крепятся к скобам у основания фальшборта.

Восстанавливается первоначальное давление в кранцах.

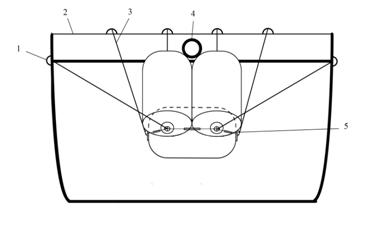

1 - скоба; 2 - фальшборт; 3 - такелажная цепь; 4 - кормовой клюз; 5 - талреп

Рисунок 4.8 - Кранцевое защитное устройство кормы

Для уменьшения износа кранцев можно воспользоваться металлической кольчужной сеткой, защитив ею рабочую поверхность кранцев от непосредственного соприкосновения с носом буксируемого судна.

После сборки кранцевой защиты через кормовой клюз на буксируемое судно заводится буксировочный трос и буксируемое судно втягивается носовой оконечностью между вертикальных кранцев.
