Буксировка аварийного судна в ледовых условиях

1 - кранцевая защита; 2 - киповая планка; 3 - швартовный кнехт; 4 - фиксирующие тросы

Рисунок 4.9 - Схема фиксации носовой оконечности в корме буксировщика

Для снижения вероятности выход

а носовой части судна из диаметральной плоскости буксировщика, перед буксировкой необходимо провести дополнительную фиксацию. Для этого через клюза буксировщика подаются дополнительные тросы, которые заводятся по схеме, приведённой на рисунке 4.9

4.4 Выводы по произведённым расчётам

Результатом произведенных в третьем и четвёртом разделе дипломной работы расчетов является вывод о возможности проведения буксировочной операции для заданных судов с рассчитанными параметрами буксирного троса и скоростью буксировки, которые сводятся в итоговую таблицу 4.1, а также о необходимой подготовке обоих судов к буксировке, исходя из полученных результатов.

Таблица 4.1 - Параметры буксирной линии и скорость буксировки

5. Организация и технические мероприятия взятия аварийного судна на буксир и проводка его по ледовому каналу

5.1 Предварительная подготовка

Перед предстоящей буксировкой на обоих судах необходима соответствующая предварительная подготовка. Подготовка на буксирующем судне рассмотрена в четвёртом разделе дипломной работы. Проводимое судно также должно заблаговременно подготовиться к буксировке. Подготовка к ней заключается в следующем:

Якоря убирают на палубу, что необходимо для продевания буксирного стропа буксировщика через якорные клюзы, а также во избежание поломки якорей и повреждения борта буксировщика при соприкосновении с судном. На судах, у которых клюзы выходят близко к ватерлинии, вообще рекомендуется перед входом в лед убирать якоря на палубу, так как они могут быть повреждены торосами и отдельными льдинами, становящимися на ребро у форштевня. Суда при плавании в ледовых условиях должны быть всегда готовыми к поднятию якорей на палубу.

На баке судна готовят в достаточном количестве бросательные концы и тросы-проводники со скобами для приемки буксира с буксировщика. Буксир подается обычно с "усами" - стропом, который продевается через клюзы буксируемого судна (рисунок 5.1).

Заранее готовят все необходимое для принятия и крепления "усов" на палубе судна, для чего через клюзы заводят стальные тросы-проводники со скобами, предназначенные для присоединения их к концам "усов", которые будут протаскиваться через клюзы на палубу.

Необходимо предусмотреть быструю отдачу буксирного стропа, поданного с ледокола. Один из способов крепления стропа заключается в том, что выходящие через якорные клюзы на палубу огоны "усов" связывают манильским или пеньковым тросом. Для отдачи буксира этот найтов рубят. Чтобы это можно было сделать без малейшей задержки, под найтов плотно подкладывают деревянный брус. При буксировке нужно вблизи найтова выставить вахтенного матроса, снабженного топором.

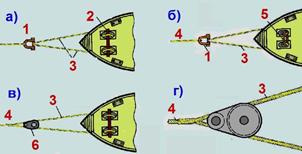

а) два стропа пропущены через клюзы и соединены при помощи бревна; б) огоны стропа соединены бензелем; в) строп пропущен через блок Николаева; г) блок Николаева: 1 - якорная скоба; 2 - бревно; 3 - ветви стропа; 4 - буксирный трос; 5 - бензель

Рисунок.5.1 - Крепление буксирного троса на буксируемом судне

Можно также закрепить буксир, продев через огоны "усов" бревно. Но такой способ не рекомендуется для больших судов, так как быстрая отдача буксира затруднена и работа с бревном опасна.

Если буксирный трос буксировщика не снабжен стропом для продевания через якорные клюзы буксируемого судна, надо приготовить строп, выходящий за борт судна через клюзы, или изготовить брагу, обнесенную вокруг палубных надстроек, надежно соединенных с корпусом судна. Строп или брагу удобнее изготовить так, чтобы их забортную часть можно было взять на палубу, что позволит легко соединить принятый с ледокола буксир с буксирным устройст-вом судна. Выпуская присоединенный буксирный трос за борт, в месте крепления надо подсоединить надежную оттяжку (свистов), чтобы за нее вы-бирать трос на палубу, когда потребуется его отдать.

5.2 Взятие на буксир, крепление и отдача буксира

При подходе кормы буксировщика к носу судна, примерно с расстояния 10-15 м, подают швартов с буксировщика через центральные клюзы, крепят его на судне, затем с помощью шпиля втягивают форштевень судна в кранцевую конструкцию на минимальном переднем ходу буксировщика или без хода. После того как форштевень судна подведен в кормовой вырез буксировщика, дают минимальный задний ход с целью фиксации упора друг в друга. При этом диаметральные плоскости должны составлять одну прямую линию.

При отлаженных, согласованных действиях экипажей буксировщика и буксируемого судна весь процесс заводки буксира занимает 25-30 мин.

Безопасность судов при возможном навале из-за обесточивания буксировщика обосновывается тем, что буксировщик практически не останавливается сразу, поэтому разность скоростей контакта незначительна. Возможный удар буксируемого судна в кранец ледокола даже скулой судна будет в пределах упругой деформации скуловых шпангоутов судов этого типа.

При буксировке в тяжелых льдах нельзя крепить буксирные тросы за швартовные кнехты, которые не рассчитаны на большие нагрузки и при приложении такой нагрузки будут срезаны или выворочены. Недопустима буксировка за брашпиль, так как при рывках он будет поврежден или же сорван с фундамента.

Буксируемое судно должно идти строго в диаметральной плоскости буксировщика и по указанию с него держать руль так, чтобы улучшалась управляемость буксировщика.

На резких поворотах во льду буксировщик должен сбавлять скорость, чтобы избежать обрыва буксирного стропа. При буксировке судов большого водоизмещения или большой длины буксировщик управляется плохо. В этих случаях при поворотах на буксируемом судне необходимо класть руль в противоположную сторону и переходить к нормальному управлению, как только буксировщик начнет выправляться на канале или на курсе.
