Плазменная обработка. Плазмотрон

Плазменная обработка, обработка материалов низкотемпературной плазмой, генерируемой дуговыми или высокочастотными плазматронами. При плазменной обработке изменяется форма, размеры, структура обрабатываемого материала или состояние его поверхности. Плазменная обработка включает: разделительную и поверхностную резку, нанесение покрытий, наплавку, сварку, разрушение горных пород (плазменное буре

ние).

Плазменная обработка получила широкое распространение вследствие высокой по промышленным стандартам температуры плазмы (~ 104 К), большого диапазона регулирования мощности и возможности сосредоточения потока плазмы на обрабатываемом изделии; при этом эффекты плазменной обработки достигаются как тепловым, так и механическим действием плазмы (бомбардировкой изделия частицами плазмы, движущимися с очень высокой скоростью — так называемый скоростной напор плазменного потока). Удельная мощность, передаваемая поверхности материала плазменной дугой, достигает 105—106 Вт/см2, в случае плазменной струи она составляет 103—104 Вт/см2. В то же время тепловой поток, если это необходимо, может быть рассредоточен, обеспечивая «мягкий» равномерный нагрев поверхности, что используется при наплавке и нанесении покрытий.

Резка металлов осуществляется сжатой плазменной дугой, которая горит между анодом (разрезаемым металлом) и катодом плазменной горелки. Стабилизация и сжатие токового канала дуги, повышающее её температуру, осуществляются соплом горелки и обдуванием дуги потоком плазмообразующего газа (Ar, N2, H2, NH4 и их смеси). Для интенсификации резки металлов используется химически активная плазма. Например, при резке воздушной плазмой O2, окисляя металл, даёт дополнительный энергетический вклад в процесс резки. Плазменной дугой режут нержавеющие и хромоникелевые стали, Cu, Al и др. металлы и сплавы, не поддающиеся кислородной резке. Высокая производительность плазменной резки позволяет применять её в поточных непрерывных производственных процессах. Мощность установок достигает 150 кВт. Неэлектропроводные материалы (бетоны, гранит, тонколистовые органические материалы) обрабатывают плазменной струей (дуга горит в сопле плазменной горелки между её электродами). Нанесение покрытий (напыление) производится для защиты деталей, работающих при высоких температурах, в агрессивных средах или подверженных интенсивному механическому воздействию. Материал покрытия (тугоплавкие металлы, окислы, карбиды, силициды, бориды и др.) вводят в виде порошка или проволоки в плазменную струю, в которой он плавится, распыляется, приобретает скорость ~ 100 — 200 м/сек и в виде мелких частиц (20—100 мкм) наносится на поверхность изделия. Плазменные покрытия отличаются пониженной теплопроводностью и хорошо противостоят термическим ударам. Мощность установок для напыления 5—30 кВт, максимальная производительность 5 — 10 кг напыленного материала в час. Для получения порошков со сферической формой частиц, применяемых в порошковой металлургии, в плазменную струю вводят материал, частицы которого, расплавляясь, приобретают под действием сил поверхностного натяжения сферическую форму. Размер частиц может регулироваться в пределах от нескольких мкм до 1 мм. Более мелкие (ультрадисперсные) порошки с размерами частиц 10 нм и выше получают испарением исходного материала в плазме и последующей его конденсацией.

Свойство плазменной дуги глубоко проникать в металл используется для сварки металлов. Благоприятная форма образовавшейся ванны позволяет сваривать достаточно толстый металл (10— 15 мм) без специальной разделки кромок. Сварка плазменной дугой отличается высокой производительностью и, вследствие большой стабильности горения дуги, хорошим качеством. Маломощная плазменная дуга на токах 0,1—40 а удобна для сварки тонких листов (0,05 мм) при изготовлении мембран, сильфонов, теплообменников из Ta, Ti, Mo, W, Al.

Плазматрон, плазмотрон, плазменный генератор, газоразрядное устройство для получения «низкотемпературной» (Т >> 104 К) плазмы. Плазматрон используются главным образом в промышленности в технологических целях, но устройства, аналогичные плазматрону, применяют и в качестве плазменных двигателей. Начало широкого использования плазматрона в промышленной и лабораторной практике (и появление самого термина «плазматрон») относится к концу 50-х — началу 60-х гг. 20 в., когда были разработаны эффективные с инженерной точки зрения способы стабилизации высокочастотного разряда и дугового разряда, а также способы изоляции стенок камер, в которых происходят эти разряды, от их теплового действия. Соответственно, наиболее широкое распространение получили дуговые и высокочастотные (ВЧ) плазматроны.

Дуговой плазматрон постоянного тока состоит из следующих основных узлов: одного (катода) или двух (катода и анода) электродов, разрядной камеры и узла подачи плазмообразующего вещества; разрядная камера может быть совмещена с электродами — так называемыми плазматронами с полым катодом. (Реже используются дуговые плазматроны, работающие на переменном напряжении; при частоте этого напряжения » 105 Гц - их относят к ВЧ плазматронам.) Существуют дуговые плазматроны с осевым и коаксиальным расположением электродов, с тороидальными электродами, с двусторонним истечением плазмы, с расходуемыми электродами (рис. 1) и т.д. Отверстие разрядной камеры, через которое истекает плазма, называется соплом плазматрона (в некоторых типах дуговых плазматронов границей сопла является кольцевой или тороидальный анод). Различают две группы дуговых плазматронов — для создания внешней плазменной дуги (обычно называется плазменной дугой) и плазменной струи. В плазматронах 1-й группы дуговой разряд горит между катодом плазматрона и обрабатываемым телом, служащим анодом. Эти плазматроны могут иметь как только катод, так и второй электрод вспомогательный анод, маломощный разряд на который с катода (кратковременный или постоянно горящий) «поджигает» основную дугу. В плазматронах 2-й группы плазма, создаваемая в разряде между катодом и анодом, истекает из разрядной камеры в виде узкой длинной струи.

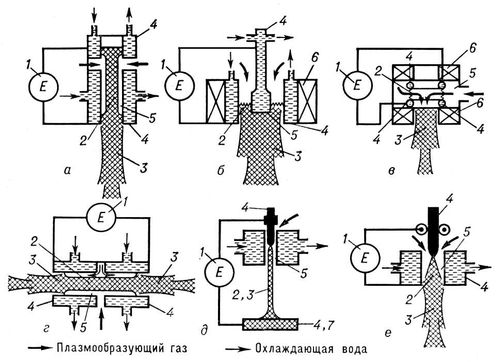

Рис. 1. Схема дуговых плазматронов: а — осевой; б — коаксиальный; в с тороидальными электродами; г — двустороннего истечения; д — с внешней плазменной дугой; е — с расходуемыми электродами (эрозионный); 1 — источник электропитания; 2 — разряд; 3 — плазменная струя; 4 — электрод; 5 — разрядная камера; 6 — соленоид; 7 — обрабатываемое тело.

Стабилизация разряда в дуговых плазматронах осуществляется магнитным полем, потоками газа и стенками разрядной камеры и сопла. Один из распространённых способов магнитной стабилизации плазменноструйных плазматронов с анодом в форме кольца или тора, коаксиального катоду, состоит в создании (с помощью соленоида) перпендикулярного плоскости анода сильного магнитного поля, которое вынуждает токовый канал дуги непрерывно вращаться, обегая анод. Поэтому перемещаются по кругу анодные и катодные пятна дуги, что предотвращает расплавление электродов (или их интенсивную эрозию, если они выполнены из тугоплавких материалов).
