ДЕФОРМАЦИЯ СДВИГА

Напряжения и деформации при сдвиге

При простом растяжении две части стержня, разделенные наклонным сечением, стремятся не только оторваться, но и сдвинуться одна относительно другой. Сдвигу противодействуют касательные напряжения, действующие в плоскости сечения.

На практике ряд деталей работает в таких условиях, ког

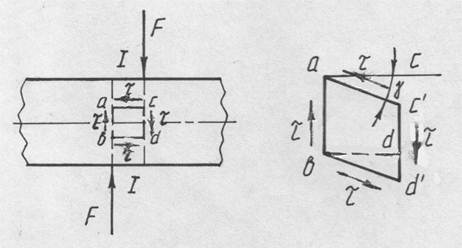

да причиной их разрушения является сдвиг одной части детали относительно другой. При расчете на прочность таких деталей учитываются касательные напряжения и расчет на прочность ведется по ним. Пусть к стержню приложены перпендикулярно его продольной оси две равные по модулю, но противоположно направленные силы, действующие очень близко друг от друга (рис1, а). При достаточной величине этих сил произойдет срез – отделение правой части стержня относительно левой по сечению I – I. Деформации среза в зоне действия усилий предшествует перекашивание прямых углов элементарного объема – параллелепипеда с ребрами abdс (1, б). На гранях параллелепипеда возникают касательные напряжения, направление которых определяется законом парности касательных напряжений. Если нормальные напряжения вызывают линейные деформации (удлинения и укорочения), то касательные напряжения вызывают угловые деформации γ, так называемые углы сдвига. При равенстве касательных напряжений по площадкам элементов деформированного тела (закон парности касательных напряжений) имеем одинаковые угловые деформации, углы сдвига.

Рис. 1

Чистым сдвигом называют такое напряженное состояние, когда по граням элемента в виде бесконечно малого кубика действуют только касательные напряжения. Например, чистый сдвиг наблюдается во всех точках скручиваемого стержня с круглым поперечным сечением.

Пользуясь методом сечений, определим, что равнодействующая внутренних сил в плоскости I – I (плоскости сдвига) (рис. 1, а) равна внешней силе F, т.е. Q = F . Это усилие может вызвать лишь касательные напряжения, равномерно распределенные по плоскости сечения. Поэтому

τ = Q/A = F/A, (1)

где А – площадь поперечного сечения стержня.

Действительное распределение касательных напряжений по сечению I – I не является равномерным, в узких краевых зонах касательные напряжения приближаются к нулю. Но это обстоятельство при инженерных расчетах не принимается во внимание, так как область указанных отклонений мала по сравнению с размерами сечения.

Опыты показывают, что для большинства материалов до определенных величин нагружения имеется линейная зависимость между напряжениями и деформациями при сдвиге, которую выражает закон Гука:

τ = G·γ, (2)

где G – модуль упругости материала при сдвиге, или модуль упругости второго рода. Он связан с модулем упругости E при растяжении через коэффициент Пуассона μ следующей зависимостью:G = E/[2(1 + μ)]. Отметим, что для стали G ≈ 8·104 МПа, для алюминия G ≈ 2,7·104 МПа.

Так как разрушение детали при деформации сдвига называют срезом, расчет на прочность при данной деформации называют расчетом на сдвиг или на срез. Примером соединений, рассчитываемых на срез, являются заклепочные, болтовые, сварные, паяные, клеевые соединения.

Условие прочности при сдвиге имеет вид

τ = Q/A≤ τadm, (3)

где Q – равнодействующая внутренних сил в плоскости сдвига; А – площадь сдвига; τadm – допускаемое касательное напряжение материала детали.

Расчет на сдвиг заклепочных (болтовых) соединений

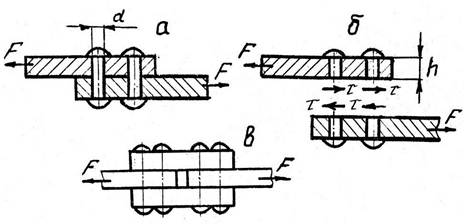

На рис. 2, а показано соединение двух листов заклепками. Под действием сил F листы стремятся сдвинуться один относительно другого, но этому препятствуют заклепки, на которые и передается действие сил. Картина возможного разрушения показана на рис. 2, б. Соединение может разрушиться за счет среза заклепок по плоскости соединения листов. Как показывают опыты, на каждую заклепку при статическом, т.е. практически неизменном, нагружении действует одинаковая сила, и заклепки разрушаются одновременно. Поэтому считают, что сила, приходящаяся на одну заклепку, будет равна Q = = F/k, где k – число заклепок.

Приняв равномерное распределение касательных напряжений по сечению заклепки, найдем их величину как τ = Q/A, где А = πd2/4 – площадь поперечного сечения заклепки диаметром d.

Рис. 2

Условие прочности заклепок на срез имеет вид

τ = F/(kA)= Q/A ≤ τadm, (4)

где τadm – допускаемое напряжение на срез материала заклепок, принимают τadm = (0,6…0,8) σadm. Если разрушение заклепок возможно по одной плоскости сдвига (рис. 2, а, б), то соединение называют односрезным, если по двум плоскостям (рис. 2, в) – двухсрезным. Из формулы можно определить необходимое число односрезных заклепок
