Доменный цех

Доменный цех – структурированный цех, содержащий множество взаимосвязанных отделов, складов, печей. Их работа сосредоточена на получение из железных руд пригодного для дальнейшего использования чугуна. Агрегатом для проведения такой операции служит доменная печь. В ней могут быть выплавлены чугуны различных видов: передельный, который затем перерабатывают в сталь, лигейный, используемый для р

азличных отливов, и специальный (ферросилиций, ферромарганец и др.).

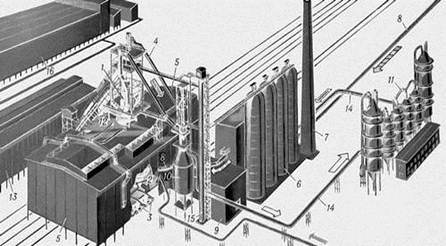

Рисунок 1.1 представляет собой наглядное изображение доменного цеха. На этом рисунке изображено следующее оборудование, функционирование которого рассмотрено в следующем подпункте:

Рисунок 1.1 Наглядное изображение доменного цеха

Доменная печь:

1. Чугунная летка

2. Чугуновозы

3. Газоотводы

4. Литейный двор

5. Воздухонагреватели

6. Дымовая труба

7. Воздухопроводы

8. Пункт управления

9. Пылеуловитель

10. Газоочистка

11. Скиповый подъемник

12. Бункерная эстокада

13. Газопроводы

14. Лифт

15. Агломерационная фабрика

Для выплавки чугуна необходимо тесная взаимосвязь каждой единицы цеха между собой. Поэтому я предоставлю структуру объекта управления.

Доменный цех состоит из определенных единиц (оборудования) которые можно поделить на пять основных блока:

1) блок загрузки, служащий для перевозки и подачи исходных материалов в печь, а также подача материалов необходимые для плавки;

2) блок хранения, служащий для хранения исходных материалов и полученного чугуна;

3) блок разгрузки, служащие для разгрузки исходных материалов и сырья;

4) блок печи, который служит для основной части плавки чугуна, где происходят основные процессы выплавки;

5) блок разливки, служащий для разливания, полученного чугуна.

Схема выделенных блоков представляет собой основные блоки объекта. Они включают в себя некоторое оборудование, которое выполняет определенные функции:

Рудный двор доменного цеха предназначен для приема, хранения и усреднения сырых материалов доменной плавки В связи с тем, что доменные печи работают на окускованном и офлюсованном сырье, основная масса поступающих на рудный двор сырых материалов представляет собой мелкую агломерационную руду, концентраты железных руд и флюсы Эти материалы с рудного двора поступают на фабрики окускования сырья, а затем уже в доменные печи. Только незначительная часть кусковых руд, флюса и добавок поступает в доменные печи непосредственно с рудного двора Учитывая происшедшие изменения грузопотоков сырья и изменения в планировке новых заводов, склады сырья, как правило, относятся к фабрикам окускования Рудный двор располагается вдоль линии доменных печей. С одной стороны он ограничен бункерной эстакадой, а с другой - приемной траншеей . Емкость рудного двора, а следовательно, и запасы сырья определяются производительностью доменного цеха, удаленностью источников сырья, способом доставки материалов на металлургический завод, а также необходимостью усреднения материалов

Бункерная эстакада предназначена для приема шихтовых материалов и их усреднения, создания запаса материалов у печи и обеспечения механизации набора и подачи материалов к скиповому подъемнику. Бункерная эстакада расположена между доменными печами и рудным двором вдоль линии печей и представляет собой возвышающееся на 10-16 м над нулевой отметкой железобетонное сооружение, состоящее из отдельных бункеров и их оборудования. Бункера для железосодержащих и флюсующих материалов располагают либо в два ряда (при подаче материалов из бункеров к скиповой яме вагон-весами), либо в один ряд (при конвейерной шихтоподаче). На бункерную эстакаду шихтовые материалы поступают в вагонах или посредством транспортеров. В первом случае сооружают трех- или четырех -путевые эстакады с опорой и без опоры одной «ноги» рудного перегружателя.

Скипы предназначены для транспортирования шихтовых материалов из скиповой ямы на колошник доменной печи к приемной воронке загрузочного устройства.

Скип состоит из кузова, передней и задней колесных пар и устройства тягового. Для увеличения емкости и облегчения погрузки и выгрузки материала передний торец кузова выполнен открытым с уширением. От износа шихтой днище и стенки скипа защищены плитами из легированной стали. В верхней части кузова предусмотрено отверстие для погрузки мусора и просыпи, образующихся в скиповой яме.

Скипы изготавливаются с шарнирным креплением передней колесной пары или задней колесной пары.

Их изображение можно посмотреть на рисунке 1.3 (пункт 14). Засыпной аппарат, устройство для загрузки сыпучих материалов в шахтные печи (доменные, обжиговые и др.) Шихта в Засыпной аппарат подаётся скипами или транспортёрами. Из приёмной воронки (рисунок 1.3) шихта поступает сначала на малый, а затем на большой конусы. Большой конус опускается при закрытом малом, что предотвращает прорыв газов из печи в атмосферу. Для равномерной загрузки шихты по окружности колошника применяют вращающиеся распределители шихты.

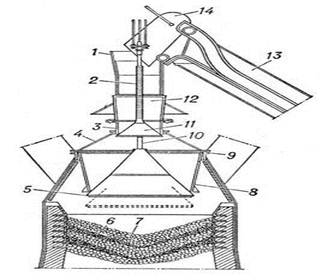

Рисунок 1.3 Засыпной аппарат

1. Направляющая воронка;

2. Пустотелая штанга малого конуса

3. Распределенная шихта

4. Газовый затвор

5. Большой конус

6. Руда

7. Кокс

8. Чаша большого конуса

9. Основные кольца

10. Штанга большого конуса

11. Малый конус

12. Приемная воронка

13. Наклонный мост

14. Скип

Воздуходувные машины – обеспечивают доменные печи необходимым количеством сжатого воздуха для сжигания горючего и давлением на колошнике в пределах 5…7 МПа, а у новых печей до 25 МПа.

Каупер. Пылеуловитель. Газовоздухопроводы. Резервуары

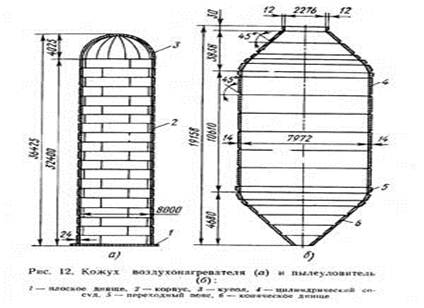

Кожух воздухонагревателя (каупер) (рис. 12, а) состоит из плоского днища 1, цилиндрического корпуса 2 и купола 3. Каждая доменная печь обслуживается, как правило, тремя кауперами. Стальной кожух каупера имеет высоту 40-36 м, диаметр 7-9 м.

Пылеуловитель (рис. 12, б) представляет собой цилиндрический сосуд 4 с коническим днищем 6. Он служит для очистки доменного газа от крупных частиц пыли, выносимых газом из доменной печи. Каждая доменная печь имеет один или два пылеуловителя. Пылеуловитель изготовляют из отдельных листов, свальцованных по цилиндрической и конической поверхностям. Наиболее сложны в изготовлении переходные пояса 5 от цилиндрической к конической поверхности пылеуловителя толщиной 40 мм.

Газовоздухопроводы расположены в пределах блока воздухонагревателей. Все сопряжения и пересечения трубопроводов в целях уменьшения напряжений и потери давления рекомендуется делать плавными.

Резервуары служат для хранения нефти, нефтепродуктов, масел, жидкого топлива, сжиженных газов. Изготовляют резервуары вертикальные цилиндрические, горизонтальные цилиндрические, каплевидные, многоторовые, шаровые. Резервуары бывают постоянного и переменного объема; надземные, наземные и подземные.
