Доменный цех

Основные элементы вертикального цилиндрического резервуара: днище, корпус и покрытие.

Стенка корпуса состоит из ряда поясов из листовой стали размером 1500×6000 мм. Наименьшая толщина листовой стали для корпуса и днища 4 мм. Листы корпуса сваривают по вертикали стыковыми соединениями, по горизонтали смежные пояса - стыковыми или нахлесточными. При нахлесточном соединении пояса распола

гают телескопически, наружные кольцевые сварные швы выполняют сплошными в нижнем положении, внутренние - потолочные - делают прерывистыми. Вертикальные стыки листов смежных поясов располагают вразбежку.

Днище резервуара вместимостью 2000-5000 м3 состоит из листовой стали, которая в средней части днища имеет толщину 4-5, а по краям 6-8 мм. Все листы сваривают нахлесточными соединениями с одной стороны.

Покрытия резервуаров имеют коническую форму с уклоном 1 : 20. Покрытие состоит из настила кровли и поддерживающего его каркаса. Листы стали толщиной 2,5 мм в настиле сваривают между собой нахлесточными соединениями, а с корпусом — с помощью обвязочного уголка.

С целью индустриализации изготовления монтажа вертикальных резервуаров применяют рулонированные корпуса и кровлю со щитовым покрытием. Корпус в этом случае изготавливают целиком на заводе на установке для рулонирования и поставляют на монтаж в виде полностью заваренных полотнищ, свернутых в рулоны. Рулоны разворачивают на месте монтажа и устанавливают в проектное положение.

Вертикальные цилиндрические резервуары, применяемые в нашей стране, имеют вместимость от 100 до 50 000 м3.

Нагретый воздух – это экономия топлива. Воздух нагревается за счет горячего доменного газа.

Фурмы предназначены для подачи топлива.

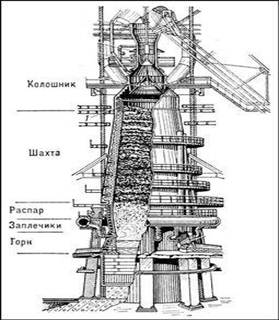

Транспортер подает материал на колошник.

Трубы газоотводов высасывает газ во время плавки.

Летка. Устройство, через которое подают чугун или шлак.

Ковши для чугуна и шлака – ковши для перевозки чугуна на разливочные машины.

Разливочная машина, устройство для механизированной разливки жидкого металла (с целью получения слитков), а также штейна и некоторых шлаков, получаемых в цветной металлургии. Ленточная Р. м., используемая для разливки чугуна, представляет собой наклонный конвейер из двух параллельных бесконечных цепей, к которым прикреплены примыкающие друг к другу чугунные изложницы-мульды, причём каждая мульда одним своим краем немного перекрывает соседнюю, чтобы жидкий металл не проливался в зазоры между ними. К нижнему концу машины подаётся ковш с металлом, который при наклоне ковша через жёлоб заливается в мульды. Чугун в мульдах проходит зону охлаждения, где он обрызгивается водой. В верхней части конвейера, при огибании цепями ведущих колёс, мульды переворачиваются, чушки (слитки затвердевшего чугуна) вываливаются из них и попадают по жёлобу на ж.-д. платформу или в вагонетку. Опрокинутые пустые мульды движутся в обратном направлении, при этом они обдуваются паром и обрызгиваются известковым молоком. Масса одной чушки чугуна обычно 45 кг. Подобного типа машины используют и для разливки ферросплавов, цветных металлов, шлаков цветной металлургии. Кроме того, в цветной металлургии применяют карусельные Р. м. — вращающиеся столы с мульдами, в которые по жёлобу заливается жидкий металл. Во время вращения стола металл затвердевает и слитки автоматически выбрасываются из мульд (при их опрокидывании) Желоб – трубопроводы, по которым течет чугун или шлак.

Чугуновоз — вид грузового вагона, распространённый по всему миру. Предназначен для перевозки жидкого чугуна, как в составе поезда, так и на близких расстояниях (на территории заводов и промышленных территорий), к миксеру и доменной печи. Чаще всего чугуновозы используется как технологический транспорт на металлургических предприятиях, реже используются для формирования железнодорожных составов. Максимальная вместимость чугуновозов, производившихся в СССР, составляла 100—140 т.

Чугуновоз состоит из тележки и укрепленного на ней ковша (цилиндрической, грушевидной или конической формы), в котором перевозится жидкий (расплавленный) чугун. Изнутри ковш выкладывается огнеупорным кирпичом

Когда чугуновоз доходит до места назначения, то ковш опрокидывается с помощью лебедки (иногда используются новые технологии).

Шлаковоз - (по англ. slag-pot carriage) — это устройство предназначенное для приема выпускаемого из доменной печи жидкого шлака и транспортирования его к местам переработки, в отвал или грануляционную установку.

Шлаковоз состоит из следующих основных узлов:

чаши

опорного кольца

механизма опрокидывания чаши

рамы с автосцепками

ходовой части

электрооборудования.

Чаша представляет собой круглую (со сферическим дном) отливку из углеродистой стали, предназначенную для приема выпускаемого из доменной печи жидкого шлака и транспортировки его к месту переработки или в отвал. Четыре углубления на лапах чаши образуют замок с четырьмя выступами опорного кольца, обеспечивая тем фиксацию чаши и опорного кольца. В нижней части чаши расположены четыре опорные площадки для замков, при помощи которых чаша закрепляется в опорном кольце. Опорное кольцо, предназначенное для крепления на нем чаши, представляет собой стальную отливку, в стенках которой имеются сквозные овальные отверстия, улучшающие условия охлаждения чаши.

Механизм опрокидывания чаши состоит из электродвигателя, самотормозящей муфты, редуктора и системы зубчатых передач. Выходная вал-шестерня редуктора входит в зацепление с зубчатым сектором.

Шлаковозы бывают двух видов:

самоходные

несамоходные

Передвижение несамоходного шлаковоза по железнодорожным путям осуществляется с помощью локомотива.

Шлаковозы самоходные предназначены для транспортирования одного или двух ковшей из-под конвертера в пролет передачи ковшей, подачи порожних ковшей под конвертер, а также очистки пути и плит под конвертером.

Вместимость наиболее распространенных ковшей для шлаковозов составляет 11м3 и 16м3

Разгрузочная эстокада – разгружают сырье, поступающее от поставщика.

Бу́нкер — ёмкость для временного хранения жидких и сыпучих материалов.Различают бункеры железобетонные (монолитные, сборные, смешанного типа), металлические, комбинированные. Кроме того, в качестве бункера могут использоваться горные выработки.

По назначению бункеры разделяют на технологические и аккумулирующие.

Технологические бункеры разделяют на:

прийомные — для принятия материала при разгрузке вагонов, скипов, самосвалов;

дозировочные — для регулируемой разгрузки, отдаи на конвейер (например, при шихтовании);

обезвоживающие — для дренажного обезвоживания продуктов обогащения продуктов горного производства;

компенсационные (демпфирующие) — для выравнивания нагрузки на отдельные технологические аппараты по выходному питанию;

отгрузочные — для накопичения и дальнейшей отгрузки продуктов обогащения в железнодорожные вагоны.
