Оборудование для сборки

Выколотки (рис. 9) применяют при разборке прессовых соединений. Их изготовляют из мягкого металла (медн, латуни, алюминия), пластмассы и дерева. Как правило, материал выколотки должен быть несколько мягче материала детали, которую выколачивают. Стальные детали выколачивают медными выколотками, алюминиевые - деревянными. Выколотки в большинстве случаев имеют цилиндрическую форму, на конце выполн

яют фаски под углом 45', которые предупреждают разбивание выколотки. Для предохранения от преждевременного износа на концы деревянных выколоток насаживают кольца или стаканы из мягкого металла (рис. 9, а). В ряде случаев изготовляют составные выколотки, т.е. стержень 1 делают из стали, а рабочую часть - в виде вставки 2 - из мягкого металла (рис. 9, б). При износе такую вставку легко заменить новой.

а) б)

Рис. 9. Выколотки: а-цилиндрическая; б-со вставкой из мягкого металла.

Гаечные ключи. Для завинчивания и отвинчивания гаек, болтов и винтов с шестигранными и квадратными головками используют открытые и накидные гаечные ключи (односторонние и двусторонние). Гайки и винты с внутренними шестигранниками или квадратами завинчивают торцовыми ключами; гайки и винты, расположенные в цилиндрических гнездах, - торцовыми ключами с внутренним квадратом или шестигранником и со сменными торцовыми головками; круглые гайки с пазами и отверстиями на цилиндрической поверхности - ключом для круглых гаек; круглые гайки с отверстиями на торцовой поверхности - рожковыми ключами. Разводные гаечные ключи служат для сборки и разборки резьбовых соединений различных размеров. Трубы и муфты свинчивают трубными ключами. Основные требования, которые предъявляются ко всем ключам, - точность изготовления и правильный выбор материала для них. Материал должен быть стойким против смятия и износа рабочих поверхностей, но в то же время не должен быть хрупким. Таким требованиям отвечает инструментальная углеродистая сталь марок У7, У8, легированная сталь марок 40ХФА, 40Х, 40 - 45 и ковкий чугун. .

Ключ состоит из рукоятки и головки. В ряде случаев в зависимости от конструкции ключа головку делают из инструментальной или легированной стали, а рукоятку - из обыкновенной стали. В головке имеется захват под гайку, который называют зевом. Головки ключей стандартизированы и имеют строго определенные размеры, которые обычно указываются на рукоятке. Зазор между гайкой и гранями зева должен быть в пределах 0,1 - 0,3 мм. Ввиду многообразия резьбовых соединений конструкции гаечных ключей очень разнообразны. Их разделяют на универсальные и специальные.

Специальные ключи предназначены для определенных форм и размеров гаек или головок болтов.

Универсальными называют разводные ключи (рис.10, а), состоящие из корпуса с рукояткой 1 и неподвижной губкой 2, в вырезах которой помещается подвижная губка 3 о червячным винтом 4. Подвижная губка. имеет рейку. Нужный размер между губками получают вращением червячного винта, перемещающего подвижную губку и позволяющего менять в определенных пределах размер зева. Согласно ГОСТ 7275 - 75, универсальные ключи имеют максимальные размеры зева 12, Рассмотрим основные виды гаечных ключей.

Рис. 10. Гаечные ключи: а - разводной; б - двусторонний открытый; в - односторонний открытый; г - двусторонний накидной

1. Гаечные ключи с открытым зевом двусторонние по ГОСТ 2839 - 80 Е (СТ СЭВ 1287 - 78), односторонние по ГОСТ 2841 - 80 Е (СТ СЭВ 1286 - 78) предназначены для завинчивания и отвинчивания болтов и гаек, имеющих квадратные и шестигранные головки (рис.10, б, в). Размер зева ключа соответствует размеру болта, винта или гайки. Размеры зевов ключей обычно обозначаются на рукоятке. Ключи этой конструкции обладают тем недостатком, что при навинчивании гаек (из-за зазоров между гранями гайки и губками ключа) грани гаек часто стираются, поэтому ключи эти в ряде случаев могут проворачиваться.

2. Кольцевые двусторонние коленчатые ключи по ГОСТ 2906 - 80 Е (СТ СЭВ 1292 - 78) относятся к накидным. В отличие от открытых ключей они имеют замкнутый контур и охватывают все грани гайки, что придает им большую жесткость и обеспечивает долговечность в работе.

Контуры отверстия такого ключа имеют форму квадрата, шестигранника, двенадцатигранника. Последние получили наибольшее распространение (рис. 10, г). Они имеют в головках отверстия в виде шестиугольников, смещенных на 30' относительно друг друга. Эти ключи допускают поворот гайки не только на 30 и 60', но и на все углы, кратные ЗО', что имеет большое значение при завинчивании гаек в малодоступных местах.

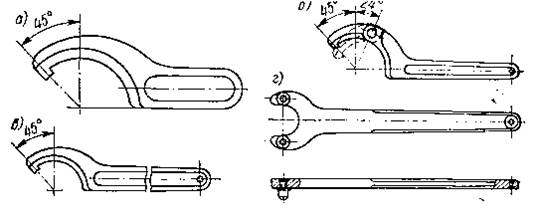

Рис. 11. Гаечные ключи для круглых гаек: а - укороченные; б-с удлиненной рукояткой; в - шарнирные; г - рожковые.

3. Ключи для круглых гаек, согласно стандарту, подразделяют на укороченные, с удлиненной рукояткой, шарнирные и рожковые (рис.11). Они предназначены для завинчивания и отвинчивания круглых гаек, которые имеют прорези на боковой поверхности. Такие ключи могут быть открытыми и накидными. Для круглых гаек, имеющих на торцовой поверхности отверстия, применяют. рожковые ключи с двумя шипами (рис.11, г).

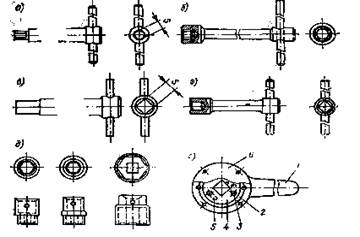

Рис. 12. Гаечные торцовые ключи: а - с наружным шестигранником; б - с внутренним шестигранником; в - с наружным квадратом; г-с внутренним квадратом; д - сменные головки; е - фрикционный ключ.

4. Гаечные торцовые ключи с наружным и внутренним шестигранником и квадратом (рис. 12, а - г) широко используют для завинчивания и отвинчивания болтов или гаек в тех случаях, когда доступ к ним обычным ключом затруднен. В ряде конструкций таких ключей используют сменные головки (рис. 12, д), которые закрепляют на стержне при помощи квадрата с тугой насадкой. При вращении гайки этим ключом не требуется его перестановка по граням гайки, что значительно экономит время, поэтому слесари-сборщики часто пользуются торцовыми ключами даже тогда, когда имеется свободный доступ к гайке. Торцовые ключи не стандартизованы. Следует отметить, что любой накидной ключ имеет замкнутый контур, который по сравнению с открытым придает ему большую жесткость и позволяет захватывать не только две, а все грани гайки или головки болта. На рис. 12, е показан торцовый фрикционный ключ для сменных головок. Он состоит из рукоятки 1, в которой запрессовано стальное закаленное кольцо 2. Внутри кольца имеется стальной закаленный вкладыш 4 с квадратным выступом и тремя скошенными пазами Вкладыш вставлен в кольцо с небольшим зазором. В пазах вкладыша помещены стальные ролики 3, отжимающиеся пружинками, находящимися в гнездах 5. Весь этот механизм закрыт крышкой б. На квадратный выступ вкладыша надевается сменная головка, которая удерживается от осевого перемещения утопающим штифтом. При вращении рукоятки ключа по часовой стрелке (при завинчивания) ролики 3 заклиниваются между кольцом и вкладышем, в результате чего начинает поворачиваться сменная головка, завинчивая гайку или болт. Такое заклинивание происходит почти одновременно с началом вращения рукоятки. При обратном вращении рукоятки ролики, закатываясь вглубь, освобождают вкладыши, и сменная головка прочно удерживается от поворачивания. Описанная конструкция позволяет собирать и разбирать резьбовые соединения без перестановки ключа при каждом повороте гайки или болта.
