Далее роем две ямы под фундамент размерами 300*300*1500, между ними роем траншею для углубления стяжки (швеллер L=3200), устанавливаем опоры, привариваем стяжку и производим заливку бетоном.

Схема установки швеллеров:

Концы швеллера, заливаемые

бетоном предварительно обрабатываются битумом (стяжка обрабатывается полностью). Для придания большей жесткости конструкции сверху, в качестве перекладины привариваем еще один швеллер длиной 3328мм. Плоская сторона швеллера должна быть ориентирована вниз.

3.3 Выбор петель

Выбор петель производится при известной массе створок. Масса створки – 205кг. Петли для ворот:

d28 с опорным подшипником (максимальная масса створки 150 кг.) d34 с опорным подшипником (максимальная масса створки 250 кг.) d50 с опорным подшипником (максимальная масса створки 400 кг.)

Выбираем петли d28 2шт на створку – максимальная масса на 2 петли составит 300кг. Конструкцию петли улучшаем: на уровне шарика подшипника в петле сверлим отверстие и нарезаем резьбу для установки пресс-масленки (пресс-масленка H1, прямая M 6 x 1, под ключ 7). С другой стороны делаем технологическое отверстие для выхода старой смазки (2мм)

Схема крепления петель:

3.4 Выбор и установка электропривода

На ворота устанавливаем линейный электропривод фирмы "KRONO" с полностью закрытым штоком и встроенными концевыми выключателями. Предлагаются уже готовым к установке комплектом U2, в состав которого входят 2 привода, блок управления, система радиоуправления с двумя пультами и антенной. Приводы электромеханические самоблокирующиеся, практически не требующие технического обслуживания при квалифицированном монтаже и правильной эксплуатации. Стальной вандалозащищенный корпус со специальным антикоррозийным покрытием увеличивает надежность и безопасность конструкции привода. Встроенная система разблокировки позволяет открыть ворота вручную при отсутствии питающего напряжения.

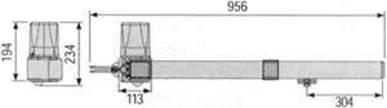

Габаритные размеры привода:

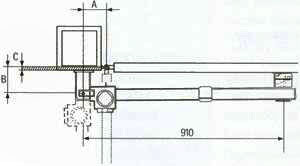

Установочные размеры привода:

Общую установку системы производить по инструкции.

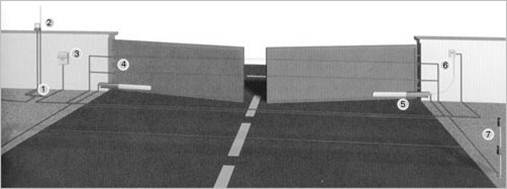

Схема:

1. Распределительная коробка 2. Сигнальная лампа с антенной

3. Блок управления со встроенной платой радиоприемника

4. Фотоэлементы безопасности H=0,5м; H=1м 5. Привод KRONO

6. Устройство внешней разблокировки 7. Стойка для фотоэлементов H=0,5м; H=1м

3.5 Покраска ворот

Для защиты от коррозии необходимо покрыть опоры, створки и петли ворот антикоррозионной износостойкой спецэмалью для защиты металла - Полимерон (однокомпонентная уретановая эмаль с активными антикоррозионными добавками).

Цвет выбрать по вкусу.

4. Техническое обслуживание подъемника

При техническом обслуживании необходимо выполнять следующие работы:

· ежедневно проверять техническую исправность электропривода и его элементов;

· один раз в месяц смазывать подшипники петель;

· Периодически проверять поверхности подверженные коррозии, при необходимости удалить ржавчину и подкрасить участок;

· Следить за состоянием фундамента;

· Чистить снег в зоне работы ворот.
