Кинематический и силовой расчет механизма

Содержание

Исходные данные

1 Структурный анализ механизма

2 Кинематический анализ механизма

2.1 Построение планов механизма

2.2 Построение планов скоростей механизма

2.3 Построение планов ускорений механизма

3 Кинетостатический анализ механизма

3.1 Определение исходных данных для кинетостатического анализа

3.2 Определение реакций кинематических пар в

структурной группе (звенья 2-3)

3.3 Силовой расчет ведущего звена

4 Кинематическое исследование зубчатого механизма

Список использованной литературы

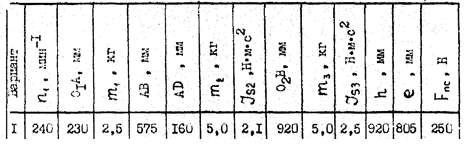

Исходные данные

Схема 4

Выполнить: структурный, кинематический и кинетостатический анализ для положения кривошипа при φ = 2250.

1 Структурный анализ механизма

Представим механизм в виде совокупности начального механизма и структурных групп.

Начальным механизмом называют механизм, состоящий из двух звеньев: 1, 0 (одно из них неподвижное — стойка), которые образуют одноподвижную пару (вращательную или поступательную). Структурная группа, или группа Ассура — кинематическая цепь, которая состоит из подвижных звеньев, соединенных между собой низшими одноподвижными кинематическими парами, и имеет число подвижностей группы (на плоскости), равное нулю.

Последовательность анализа:

· Выделяем звенья, образующие начальный механизм

· Определяем состав и вид групп Ассура, анализируя оставшиеся звенья, начиная со звеньев, наиболее удаленных от начального механизма.

Результаты структурного анализа представлены в табл. 1,2

Таблица 1

Вывод – число подвижностей механизма W=1. Это означает, что механизм имеет только одно начальное звено – кривошип 1. Также это означает, что механизм имеет только одну степень свободы в движении относительно стойки и достаточно задать только одну обобщенную координату движения (например, угол поворота кривошипа относительно исходного положения), чтобы определить положение всех звеньев механизма относительно стойки в данный момент времени.

Таблица 2
