Акустические методы контроля материалов

5. Отражение и рассеяние ультразвука

Отражение ультразвука происходит на границе раздела сред с различными акустическими импедансами (комплексное сопротивление, которое вводится при рассмотрении колебаний акустических систем). Величина отражения ультразвука прямо пропорциональна разности акустических импедансов сред. Ультразвук отражается от обьектов, размеры которых составляют не ме

нее 1/4 длины волны. Угол падения ультразвука равен углу отражения. Чем ближе угол падения к 90 градусам, тем больше величина отраженного ультразвука. От способности ткани к отражению зависит качество ее визуализации, в основном контрастность изображения. Коэффициент отражения (КО) определяется отношением акустических импедансов двух смежных сред ткани. В зависимости от соотношения длины волны зондирующего излучения и размеров объектов отражения различают три типа отражателей:

I) Одиночные отражатели, размеры которых меньше длины волны. Они отражают ультразвук в соответствии с рэлеевской теорией диффузного рассеяния во всех направлениях. Амплитуда сигналов, идущих от диффузных отражателей незначительная.

II) Отражатели, размеры которых соизмеримы с длиной волны. В этом случае растет амплитуда эхосигналов.

III) Зеркальные отражатели, размеры которых намного больше длины волны. В этом случае отражение становится направленным, а амплитуда эхосигналов еще более возрастает. В реальных биологических средах присутствуют обычно все три типа отражателей. Если в среде имеются неоднородности, то происходит рассеяние звука, которое может существенно изменить простую картину распространения ультразвука и, в конечном счете, также вызвать затухание волны в первоначальном направлении распространения. 6. Акустические методы в неразрушающем контроле

Для акустического метода неразрушающего контроля применяют колебания ультразвукового и звукового диапазонов частотой от 50 Гц до 50 МГц. Интенсивность колебаний обычно невелика, не превышает 1 кВт/м2. Такие колебания происходят в области упругих деформаций среды, где напряжения и деформации связаны пропорциональной зависимостью (область линейной акустики).

Кроме упругости по объёму, в твёрдом теле существует упругость по форме, поэтому в теле могут распространяться волны двух типов: продольные и поперечные. Акустические волны в твёрдых телах характеризуются либо смещение, либо колебательными скоростями, либо тензорами деформации или напряжения.

Для контроля применяют разные типы (моды) волн, отличающиеся направлением колебаний частиц, скоростью распространения и другими признаками.

В объёме твёрдого тела, как уже было сказано выше, могут распространяться продольные и поперечные волны. В продольной волне колебательные скорости частиц среды совпадают с направлением распространения волны, в поперечной - перпендикулярны ему.

Известно много акустических методов неразрушающего контроля (рис.5), некоторые применяются в нескольких вариантах. Их делят на две большие группы - активные и пассивные методы.

Активные методы основаны на излучении и приёме упругих волн, пассивные - только на приёме волн, источником которых служит сам контролируемый объект.

Активные методы делят на методы прохождения, отражения, комбинированные (использующие как прохождение, так и отражение), импедансные и методы собственных частот.

Методы прохождения (рис. 6) используют излучающие и приёмные преобразователи, расположенные по разные или по одну сторону контролируемого изделия. Применяют импульсное или (реже) непрерывное излучение и анализируют сигнал, прошедший через контролируемый объект.

К методам прохождения относят:

1. амплитудный теневой метод;

2. временной теневой метод;

3. велосиметрический метод.

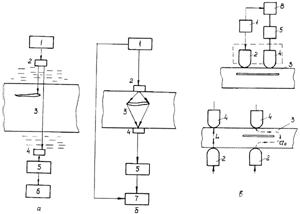

Рис. 6 - Методы прохождения: а - теневой; б - временной теневой; в – велосимметрический: 1 - генератор; 2 - излучатель; 3 - объект контроля; 4 - приёмник; 5 - усилитель; 6 - измеритель амплитуды; 7 - измеритель времени пробега; 8 - измеритель фазы

В методах отражения (рис. 7) используют как один, так и два преобразователя; применяют импульсное излучение. К этой подгруппе относят следующие методы дефектоскопии:

1. эхо-метод;

2. эхо-зеркальный метод;

3. дельта-метод;

4. дифракционно-временной метод;

5. ревербирационный метод.

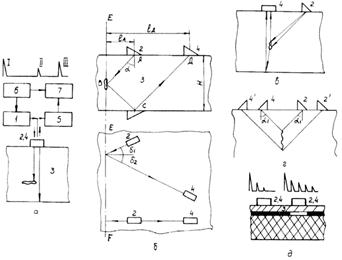

Рис. 7 - Методы отражения:а - эхо; б - эхо-зеркальный; в - дельта-метод; г - дифракционно-временной; д – ревербереционный: 1 - генератор; 2 - излучатель; 3 - объект контроля; 4 - приёмник; 5 - усилитель; 6 - синхронизатор; 7 – индикатор

В комбинированных методах (рис. 8) используют принципы как прохождения, так и отражения акустических волн:

1. зеркально-теневой метод;

2. эхо-теневой метод;

3. эхо-сквозной метод.

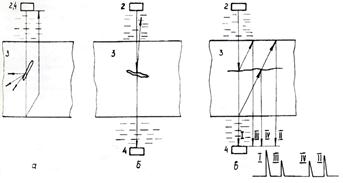

Рис. 8 - Комбинированные методы, использующие прохождение и отражение:а - зеркально-теневой; б - эхо-теневой; в - эхо-сквозной: 2 - излучатель; 4 - приёмник; 3 - объект контроля

Методы собственных частот (рис. 9) основаны на измерении этих частот (или спектров) колебаний контролируемых объектов. Собственные частоты измеряют при возбуждении в изделиях как вынужденных, так и свободных колебаний. Свободные колебания обычно возбуждают механическим ударом, вынужденные - воздействием гармонической силы меняющейся частоты.

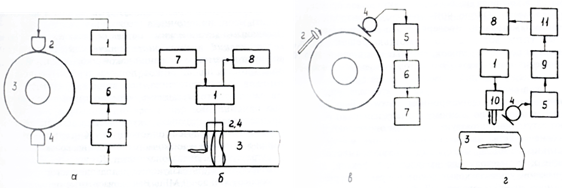

Рис. 9 - Методы собственных частот. Методы колебаний: вынужденных: а – интегральный, б – локальный; свободных: в – интегральный, г – локальный. 1 - генератор непрерывных колебаний меняющейся частоты; 2 - излучатель; 3 - объект контроля; 4 - приёмник; 5 - усилитель; 6 - индикатор резонанса; 7 - модулятор частоты; 8 - индикатор; 9 - спектроанализатор; 10 - ударный вибратор; 11 - блок обработки информации

Импедансные методы (рис. 10, а) используют зависимость импедансов изделий при их упругих колебаниях от параметров этих изделий и наличия в них дефектов. Пассивные акустические методы основаны на анализе упругих колебаний волн, возникающих в самом контролируемом объекте. Наиболее характерным пассивным методом является акустико-эмиссионный метод (рис. 10, б). Явление акустической эмиссии состоит в том, что упругие волны излучаются самим материалом в результате внутренней динамической локальной перестройки его структуры. Такие явления, как возникновение и развитие трещин под влиянием внешней нагрузки, аллотропические превращения при нагреве или охлаждении, движение скоплений дислокаций, - наиболее характерные источники акустической эмиссии. Контактирующие с изделием пьезопреобразователи принимают упругие волны и позволяют установить место их источника (дефекта).

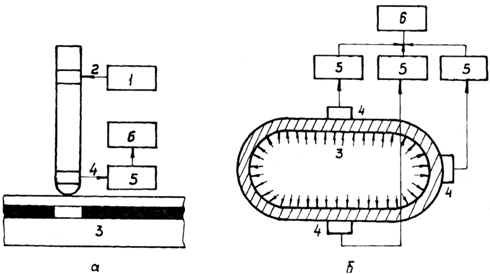

Рис. 10 - Методы контроля:а - импедансный; б - акустико-эмиссионный: 1 - генератор; 2 - излучатель; 3 - объект контроля; 4 - приёмник; 5 - усилитель; 6 - блок обработки информации с индикатором
