Автоматизация технологической подготовки производства в машиностроении

2.Планирование и диспетчирование работ.

3.Распределение прав доступа к информации между отдельными участниками проекта или их группами.

4.Организация и ведение распределенных архивов конструкторской, технологической и управленческой документации (электронные архивы).

5.Управление изменениями в документации: контроль за версиями документов, ведение протокола работы с документами, лис

тов регистрации изменений и извещений.

6.Фиксирование стандартных этапов прохождения документов, контроль за прохождением документов по этапам.

7.Интеграция с CAD/CAM-системами и их приложениями, используемыми при проектировании.

8.Контроль целостности проекта.

9. Поиск необходимой информации в проекте на основании запросов.

В силу ее использования большим числом специалистов, PDM является многопользовательской системой, которая работает в компьютерной сети. Она организует единое информационное пространство предприятия, обеспечивая создание, хранение и обработку информации в единой базе данных с помощью системы управления базами данных (СУБД).

Среди используемых в мире PDM-систем, отвечающих современным требованиям, одно из ведущих мест занимает PDM SmarTeam. Система включает в себя следующие основные компоненты (рис. 7):

SmarTeam - базовая система, предоставляющая полный набор средств для совместной работы при создании, редактировании, поиске и хранении любых типов данных и документов. Обеспечивается управление проектами, ведение версий, экспорт и импорт информации;

SmartView - модуль, обеспечивающий просмотр векторных, растровых, офисных файлов более 200 форматов, а также внесение пометок в документы (RedLining);

SmartVault - компонент серверной архитектуры SmarTeam, обеспечивающий защиту данных, распределение прав и контроль доступа ко всем данным и документам;

SmartFlow - подсистема маршрутизации данных и документов; обеспечивает их автоматическое прохождение по предприятию в соответствии с задаваемыми процедурами согласования, утверждения, внесения изменений и др.;

SmartWeb - подсистема, обеспечивающая удаленный доступ специалистов к базе данных SmarTeam;

SmartGateway - подсистема, обеспечивающая интеграцию с ERP-системами (системами управления производством) и другими PDM-системами;

Smart Multi-site - подсистема, организующая работу сети филиалов предприятия в едином информационном пространстве;

mySmarTeam, mySmartPublish, SmartBOM, SmartBriefcase-

подсистемы, реализующие информационную интеграцию предприятия с заказчиками и поставщиками.

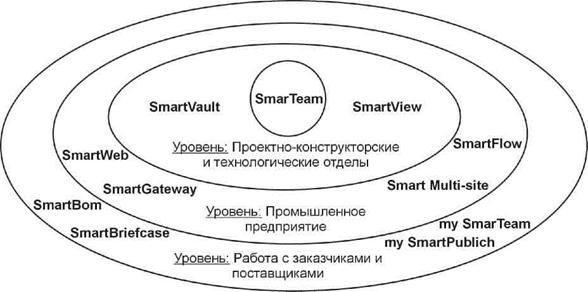

Рис. 7. PDM-система SmarTeam

SmarTeam обеспечивает прием информации, создаваемой на различных этапах ЖЦИ, причем ввод информации может выполняться либо в системах проектирования, либо в самой PDM.

Наличие общей базы данных об изделии позволяет организовать процесс параллельного проектирования, когда каждый специалист использует данные об изделии для решения своих задач. Даже в тех случаях, когда последующий проектант использует результаты работы предыдущего, применение параллельного проектирования может заметно снизить общее время ТПП (рис. 8).

Важной задачей, решаемой SmarTeam, является организация электронных архивов. Электронный архив - это не просто набор отсканированных документов или CAD-файлов, созданных конструкторами. Для каждого документа проекта в электронном архиве хранится соответствующая информация, описывающая все действия, производимые над документом (изменение, тиражирование, выдача по заявкам и др.) на протяжении всего жизненного цикла документа.

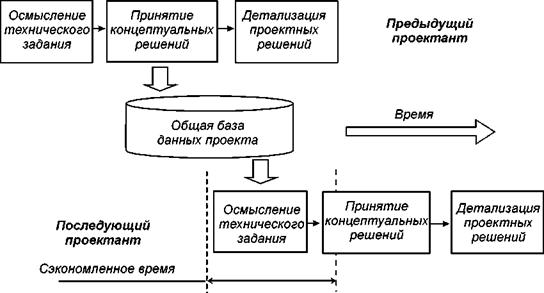

Рис. 8. Схема использования параллельного проектирования

SmarTeam дает возможность руководителям подразделений работать в единой информационной среде вместе со своими специалистами. Для этого существуют специальные функции, такие как RedLining (использование "красного карандаша" для внесения замечаний при проверке результатов деятельности своих подчиненных); средства WorkFlow - с их помощью руководители могут контролировать и управлять потоками производственных заданий. Кроме того, в распоряжении руководителя имеются все возможности поиска и просмотра информации по проектам. Быстрое получение ответов на вопросы: “Какие документы должны быть сделаны к указанной дате?”, “Какие документы должны быть сделаны к указанной дате, но не сделаны?”, “Где находится данный документ?” и т.д., позволяют своевременно и правильно принимать решения по планированию работ и управлению подразделениями.

Единая база данных и средства настройки SmarTeam дают возможность организовать работу технологов, конструкторов и других специалистов предприятия в едином информационном пространстве. Это, в частности, позволяет конструкторам, расцеховщикам, расчетчикам норм расхода материалов и другим специалистам заимствовать и использовать введенную ранее технологами (при проектировании технологических процессов) информацию о выполняемых операциях, необходимом инструменте, оснастке и др.

Результатом работы PDM-системы является согласованная коллективная работа конструкторских бюро, технологических отделов, службы технической документации (СТД), других подразделений предприятия.

Библиографический список

Аверченков В.И., Каштальян И.А., Пархутин А.П. САПР технологических процессов, приспособлений и режущих инструментов. Мн.: Высшая школа, 1993 - 288 с.

Зильбербург Л.И., Марьяновский СМ., Молочник В.И., Яблочников Е.И. Cimatron it - компьютерное проектирование и производство. / Под общ. ред. СМ. Марьяновского. С.-Петербург: КПЦ “Мир”, 1998 - 166 с.

Марка Д., Мак-Гоуэн К. Методология структурного анализа и проектирования: Пер. с англ. - М.: “Метатехнология", 1993 - 240 с.

Митрофанов СП., Куликов Д.Д., Миляев О.Н., Падун Б.С. Технологическая подготовка гибких производственных систем / Под общ. ред. СП. Митрофанова. Л: Машиностроение, 1987 - 352 с.

Молочник В.И. Cimatron Е - обработка с ЧПУ в комплексе задач предприятия. // САПР и Графика, № 10, 2001, с. 52-55.

Пелипенко А.Б., Яблочников Е.И. Современные тенденции в развитии CAD/CAM-технологий: ориентация на процессы. // САПР и Графика, № 9, 2001, с. 82-85.

Солдаткин А.Н. Программа MSCSuperForge как один из элементов системы виртуального производства и управления качеством изделия. // САПР и Графика, № 7, 2000, с. 49-53.

Энгельке У.Д. Как интегрировать САПР и АСТПП: Управление и технология. /Пер. с англ.; Под ред. Д.А. Корягина.-М: Машиностроение, 1990 - 320 с.

Яблочников Е.И. Организация единого информационного пространства технической подготовки производства с использованием PDM SmarTeam. // Информационные технологии в проектировании и производстве, № 3, 2001, с. 22-29.
