Автоматизация технологической подготовки производства в машиностроении

обеспечивать оперативный обмен информацией между пользователями АСТПП;

обеспечивать информационную согласованность работы всех подсистем АСТПП;

поддерживать открытость АСТПП, удобство адаптации к меняющимся условиям производства;

обеспечивать информационный обмен с автоматизированной системой управления производством (АСУП).

При этом проектная информация поступает в информационн

ое пространство автоматически и становится доступной всем пользователям АСТПП в соответствии с имеющимися у них правами доступа.

К базовым системам для автоматизации проектирования относятся системы класса CAD/CAM (Computer Aided Design / Computer Aided Manufacturing) и класса CAE (Computer Aided Engineering), а к базовым системам для автоматизации управления ТПП - системы класса PDM (Product Data Management).

2. Базовые системы автоматизации проектирования и управления в ТПП

2.1 CAD/CAM-системы в ТПП

В дословном переводе термин CAD/CAM (Computer Aided Design / Computer Aided Manufacturing) означает компьютерное проектирование и изготовление. Что же конкретно стоит здесь за понятиями "проектирование” и “изготовление”?

Под компьютерным проектированием в общем случае понимается разработка конструкторского проекта изделия на основе трехмерного геометрического моделирования деталей и сборочных единиц, с последующим автоматизированным формированием комплекта чертежно-конструкторской документации. Система, выполняющая компьютерное проектирование, называется CAD-системой.

Если CAD-система при проектировании решает только задачу автоматизации получения комплекта чертежно-конструкторской документации, то ее относят к классу 2D (то есть "плоских") систем. CAD-система, в которой проектирование выполняется на основе трехмерных моделей, относится к классу 3D (то есть “объемных") систем. Ниже, говоря о CAD-системах, мы будем иметь в виду ЗD-системы.

Под компьютерным изготовлением понимается автоматизированное формирование, на основе имеющейся геометрической модели изделия, управляющих программ для изготовления деталей изделия на оборудовании с ЧПУ. Система, решающая данную задачу, называется САМ-системой. Некоторые САМ-системы имеют ограниченные средства для моделирования, но обычно модели деталей, на основании которых строится процесс обработки, “принимаются" из CAD-системы через согласованные интерфейсы.

CAD/CAM-системой называется система, которая обеспечивает интегрированное решение задач разработки конструкторского проекта изделия и формирования управляющих программ для обработки деталей изделия на оборудовании с ЧПУ. Объединение этих, достаточно различных классов задач в рамках одной системы обусловлено тем, что их решение базируется на использовании единой трехмерной геометрической модели изделия. Общность модели позволяет избежать всех проблем, связанных с передачей данных из одной системы в другую, обеспечивает интегрированное решение проектных задач.

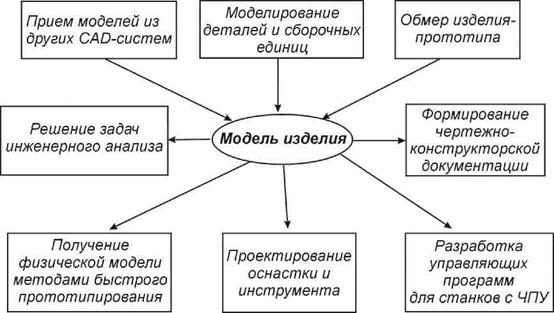

Построение пространственной геометрической модели проектируемого изделия является центральной задачей компьютерного проектирования. Именно эта модель используется в CAD/CAM-системе для дальнейшего решения задач формирования чертежно-конструкторской документации, проектирования средств технологического оснащения, разработки управляющих программ для станков с ЧПУ (рис. 3). Кроме того, эта модель передается в САЕ-системы и используется там для проведения инженерных исследований. По компьютерной

модели, с помощью методов и средств быстрого прототипирования, может быть получен физический образец изделий.

Мышление конструктора, применяющего 3D-моделирование, отличается от мышления конструктора, работающего только с чертежами. Эти отличия состоят в следующем.

1.Мысленные “образы чертежей” заменяются “образами моделей”, что раскрепощает пространственное мышление и способствует более быстрому принятию решений.

2.Свобода в создании сложных геометрических форм и понимание того, что эти формы могут быть легко реализованы “в металле” с помощью интегрированных технологий, стимулируют творчество, повышают интерес к работе.

3.Используя при проектировании созданную ранее модель похожего изделия (изделия-аналога), конструктор может иногда в десятки раз сократить общее время работы над проектом. Этот фактор способствует упорядочению информации о выполненных разработках, приводит к большей систематизации мышления.

Важно также, что при ЗD-проектировании резко уменьшается число ошибок в проекте. Это происходит по следующим причинам:

Конструктор может наглядно видеть результат своей работы уже в процессе проектирования;

Виды чертежа формируются на основании модели автоматически и поэтому исключаются ситуации, когда информация в одном виде не соответствует другому;

При проектировании сборочных единиц имеется возможность проверять собираемость и выявлять ошибки на уровне моделей.

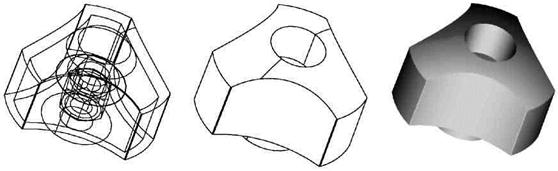

Создаваемая конструктором геометрическая модель хранится в памяти компьютера как некоторое математическое описание и отображается на экране в виде пространственного объекта. Объект может отображаться в различном представлении: каркасном, с удалением невидимых линий, полупрозрачном и полутоновом (рис. 4).

а) б) в)

Рис. 4. Виды представления объекта: а) каркасное; б) с удалением невидимых линий; в) полутоновое

Различают поверхностное (каркасно-поверхностное), твердотельное и гибридное моделирование.

При поверхностном моделировании сначала строится каркас - пространственная конструкция, состоящая из отрезков прямых, дуг окружностей и сплайнов. Каркас играет вспомогательную роль и служит основой для последующего построения поверхностей, которые "натягиваются" на элементы каркаса.

В зависимости от способа построения, различают следующие виды поверхностей: линейчатые; вращения; кинематические; гантельного сопряжения; проходящие через продольные и поперечные сечения; поверхности для “затягивания окон" между тремя и более смежными поверхностями; NURBS-поверхности, определяемые заданием контрольных точек продольных и поперечных сечений; планарные поверхности.

Хотя поверхности и определяют границы тела, но самого понятия "тело” в режиме поверхностного моделирования не существует, даже если поверхности ограничивают замкнутый объем. Это наиболее важное отличие поверхностного моделирования от твердотельного.

Другая особенность состоит в том, что элементы каркасно-поверхностной модели никак не связаны друг с другом. Изменение одного из элементов не влечет за собой автоматического изменения других. Это дает большую свободу при моделировании, но одновременно значительно усложняет работу с моделью.

Твердотельное моделирование имеет в своей основе идеологию, которая существенно отличается от идеологии каркасно-поверхностного моделирования. Твердотельная модель представляет собой целостный объект, занимающий замкнутую часть пространства. Всегда можно точно сказать, находится ли точка внутри твердого тела, на его поверхности или вне тела. При изменении в модели любого элемента будут изменяться все другие элементы, которые связаны с ним. В результате изменится форма твердого тела, но сохранится его целостность.
