2.Геометрические - большие деформации или растяжения, резкие изгибы;

3.Граничные - контакты с другими объектами, трение, дополнительные силы.

В практических ситуациях чаще всего имеют место нелинейные модели, требующие применения нелинейного конечноэлементного анализа.

Теоретически нет ограничений на приложения с использованием FEA. Методы FEA впервые были применены в аэрокосмическо

й и автомобильной промышленности, но затем распространились практически на все другие отрасли. Сегодня любой проектируемый объект, может быть, подвергнут моделированию с использованием технологий FEA.

Первые системы для автоматизации задач инженерного анализа появились более 30 лет назад. Одна из таких широко известных в мире систем - это система MSC.Nastran (разработка компании MSC.Software). Сегодня MSC.Nastran обеспечивает решение самого широкого спектра инженерно-конструкторских задач, включая расчет напряженно-деформированного состояния, частот и форм собственных колебаний, анализ устойчивости, решение задач теплопередачи, исследование установившихся и переходных процессов и т. д. В подготовке производства, как мы уже отмечали, важным также является компьютерное моделирование технологических процессов. Для этих целей компания MSC.Software предлагает ряд специальных САЕ-систем, к которым относятся системы MSC.SuperForge, MSC.SuperForm, MSC.Marc и др.

Так, система MSC.SuperForge является быстрым и простым в использовании средством для анализа производственных процессов горячей штамповки и ковки. При анализе система учитывает подробные характеристики материала заготовки, параметры пресса, наличие трения и температурных эффектов, фактор упругости материала, возможность скольжения заготовки при ее укладке (ручной или автоматической) и др. Использование MSC.SuperForge позволяет сократить цеховые испытания путем оптимизации технологических процессов на основе экономичной и быстрой компьютерной имитации. В результате улучшается качество изделия, уменьшается время ТПП.

Другая система, MSC.SuperForm обеспечивает моделирование широкого спектра производственных процессов объемного формования, включая горячую и холодную штамповку, экструзионное прессование, осевую и кольцевую прокатку, вырубку заготовок из листа, прокатку слитков, гибку толстых листов и резание. Система выполняет анализ процесса формования (определяет степень заполнения зоны формообразования, предсказывает появление складок и других дефектов, рассчитывает температуры и остаточные напряжения), проводит анализ поведения материала (определяет зернистость и локальные упрочнения, предсказывает разрушения), рассчитывает нагрузки на инструмент, определяет его износ и ресурс.

Результаты компьютерного моделирования могут быть представлены как в виде таблиц и графиков, так и в виде реалистичных изображений положений и состояний объектов в разные моменты времени и при различных условиях (нагрузках, температурных режимах и др.). Например, объемная модель детали “раскрашивается" разными цветами, в соответствии с текущими значениями температур в каждой точке детали.

В качестве примера, на рис. 6 показаны результаты компьютерного моделирования процесса горячей штамповки в системе MSC.Superforge. Здесь моделируется изменение состояния заготовки при штамповке детали "соединительный рычаг". В данном примере из одной заготовки изготавливаются сразу две детали, а процесс горячей штамповки выполняется в два этапа (за два перехода).

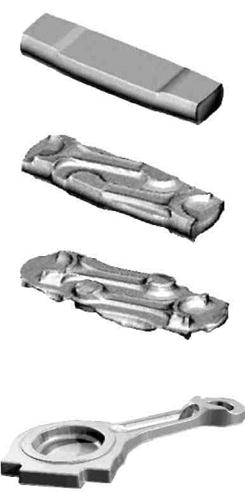

Рис. 6. Компьютерное моделирование процесса горячей штамповки в САЕ MSC.Superforge: а - изменение состояния заготовки в переходах;

б - готовая деталь

Технологические процессы литья изделий из металлов имеют свою специфику. Здесь в качестве примеров САЕ-систем, успешно используемых для компьютерного моделирования, можно отметить системы ProCAST и Полигон. Они обеспечивают решение таких задач анализа процессов литья изделий из металлов, как: моделирование процессов затвердевания; моделирование образования усадочных раковин и макропористости; моделирование образования микропористости; моделирование развития деформаций для прогноза кристаллизационных трещин; формирование любых критериев качества и соответствующие расчеты для прогноза структуры, механических свойств.

2.2 PDM-системы для управления ТПП

Выше уже отмечалась важность автоматизации решения задач управления подготовкой производства в АСТПП. Управление ТПП строится на основе хранения и использования информации об изделии на определенных стадиях его жизненного цикла.

В соответствии со стандартами ISO 9000:2000, Жизненный Цикл Изделия (ЖЦИ) охватывает все стадии жизни изделия - от изучения рынка перед проектированием до утилизации изделия после использования. Компьютерная поддержка этапов ЖЦИ строится на основе применения так называемых CALS-технологий (CALS - Continuous Acquisition and Life-Cycle Support - непрерывная информационная поддержка жизненного цикла продукта). В качестве одного из базовых инструментов реализации CALS-технологий выступают системы класса PDM (Product Data Management).

Первые PDM-системы появились в конце 80-х - начале 90-х годов. Их появление было вызвано необходимостью повышения эффективности автоматизации проектирования при коллективной работе конструкторов над одним сложным изделием. Дополнительно к системам автоматизации проектирования (САПР) требовалось программное обеспечение, которое отслеживало бы состав всех файлов проекта, создаваемых в САПР, на предмет их целостности, непротиворечивости и актуальности.

Разработкой первых PDM-систем наиболее плодотворно занимались создатели мощных САПР, которые раньше других поняли, что успешное внедрение этих САПР требует решения вопросов взаимной увязки конструкторских данных, надежного хранения наработок каждого из участников проекта, обеспечения нужных уровней доступа ко всей проектной информации.

При таком подходе исходными данными для работы PDM становились:

структура изделия (получаемая напрямую из среды САПР);

структура отношений между участниками проекта;

дополнительная производственная информация, относящаяся к проекту в целом.

Областью применения первых PDM-систем были группы проектировщиков. Основной целью при этом было устранение несогласованности автоматизированной коллективной работы. Упорядочение, рационализация и координация движения проектной информации внутри группы конструкторов-проектировщиков и достигались за счет применения этих PDM.

По мере возникновения новых задач и требований, системы PDM развивались и претерпевали изменения. Каковы же основные требования к современной PDM-системе?

Главная цель PDM - поддержка электронного описания продукта (изделия) на всех стадиях его жизненного цикла. Эта поддержка должна обеспечивать решение следующих задач:

1.Ведение проектов: управление работами, процедурами и документами в составе проекта, контроль за выполнением проекта.
