Автоматизация технологических процессов на горнорудных предприятиях

Недостаток этого метода контроля – чувствительность датчика к внешним звуковым помехам, например, от работающих рядом мельниц. Для устранения этого недостатка динамик или микрофон, воспринимающие шум мельницы, заключаются в специальный корпус с тройной звукопоглотительной решеткой на входе.

Итак, первая моя задача – стабилизация уровня загрузки барабана мельницы рудой с воздействием на част

оту вращения привода. Этот метод оправдывает себя, когда гранулометрический состав и физико-механические свойства исходной руды сравнительно постоянны. Основное преимущество этого принципа управления – простота технической реализации. Использование его при автоматическом управлении дает увеличение производительности измельчительного агрегата до 10%.

В состав системы автоматического регулирования САР I (рис.5), реализующий этот принцип, входят следующие элементы:

Вторая задача - стабилизация расхода воды в барабан мельницы (Wм = const) с воздействием на положение регулирующего клапана трубопровода, подающего воду в мельницу. Этот принцип применим при условии стабилизации расхода руды в барабан мельницы,

Принцип прост в технической реализации САР II (рис.5) .В качестве датчика расхода воды 2а используют различного рода сужающие устройства. Регулятор расхода воды 2г через исполнительный механизм 2е воздействует на клапан трубопровода воды в мельницу. В состав системы автоматического регулирования САР II входят следующие элементы:

Bi – ввод информации на ЭВМ оператора

Bo – вывод информации с ЭВМ оператора вход информации

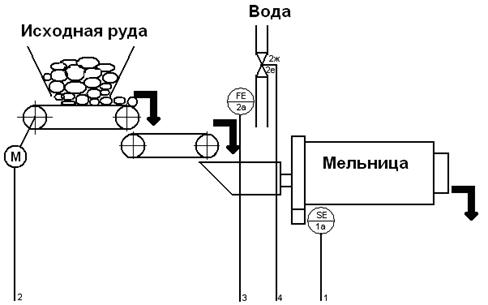

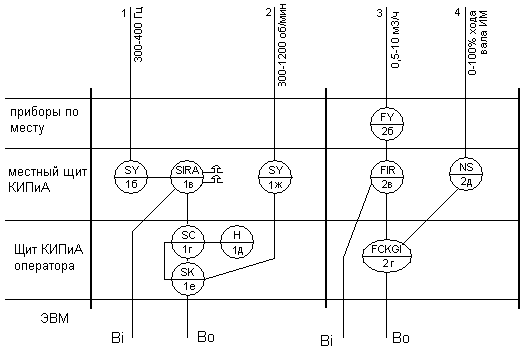

Рис. 5. Функциональная схема технической реализации принципов управления измельчения воздействием подачу исходной руды в цикл (САР I) и на расход воды в мельницу (САР II).

Функциональная структура проектируемой системы

Существующая система на предприятии должна иметь два уровня системы управления, так все данные фиксируются на местном щите мастера и на ЭВМ оператора.

Первый (нижний уровень) должен осуществлять контроль результатов измерений и непосредственное цифровое управление по датчикам, исполнительным механизмам, выполнение необходимых переключений по командам верхнего уровня, автоматическим переключениям.

Второй (верхний уровень) выполняет функции отображения данных о состоянии технологического процесса, архивировании полученных данных. Кроме того, на этом уровне нужно организовать сохранение всех изменений всех параметров, которые осуществил оператор, в базу данных, справочную систему и удобный интерфейс.

Описание режимов функционирования объекта

В общем случае все режимы функционирования технологического процесса управления процессом измельчения можно разделить на следующие группы:

1. Режим нормальной эксплуатации;

2. Предаварийные режимы эксплуатации;

3. Аварийные режимы эксплуатации.

Допустимость тех или иных режимов работы определяется характеристиками и возможностями оборудования. В соответствии с общими принципами установка считается безопасной, если при длительной ее эксплуатации во всех режимах, включая аварийные, будет исключено серьезное повреждение потенциально опасных узлов, а также обеспечена соответствующая зашита персонала установки.

Режимы нормальной эксплуатации включают в себя основные фазы производственного процесса:

§ непосредственно сам технологический процесс;

§ подготовку к пуску технологического комплекса (ТК);
