Автоматизация технологических процессов на горнорудных предприятиях

§ запуск ТК;

§ останов ТК.

Предаварийные режимы работы соответствуют следующим случаям:

§ параметры регулирования системы находятся в допустимых, но близких к критическим значениям;

К числу аварийных режимов работы ТК следует отнести:

§ отключение электрического питания;

§ прекращение подачи воды;

§ режим работы, при появлении различного рода больших и малых течей на

оборудовании и трубопроводах;

§ режим работы при выходе за определенные границы различных параметров регулирования;

§ при выходе из строя различных контролирующих устройств (датчиков);

§ при обрыве связи с объектом.

Описание режимов должно быть представлено в виде логических правил, образующих базу знаний (БЗ).

Логические правила, описывающие возникновение аварийных ситуаций в технологическом комплексе измельчения руды:

Если прекращение подачи воды, то остановка мельницы, питателя и конвейера, перекрытие вентилей на водоподводящих трубах.

Если нарушение герметичности оборудования и трубопроводов, то остановка мельницы, питателя и конвейера, перекрытие вентилей на водоподводящих трубах.

Если прекратилась подача исходной руды, то остановка мельницы, питателя и конвейера, прекращение подачи воды.

Если вышли из строя контролирующие устройства, то остановка мельницы, питателя и конвейера, прекращение подачи воды.

Если обрыв ленты, то остановка мельницы, питателя и конвейера.

Если заклинивание ленты, то остановка мельницы, питателя и конвейера.

Язык моделирования UML

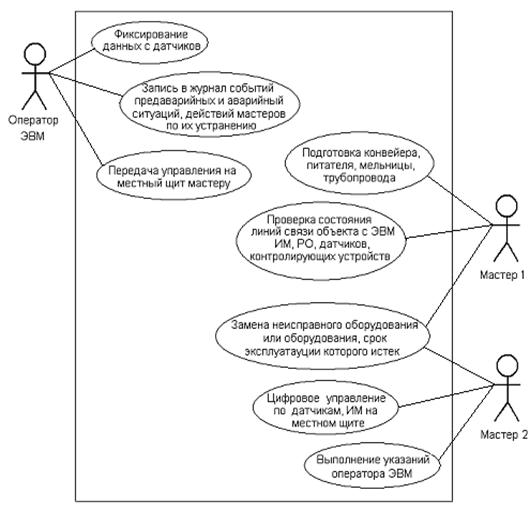

Диаграмма использования

ИМ – исполнительный механизм

РО – регулирующий орган

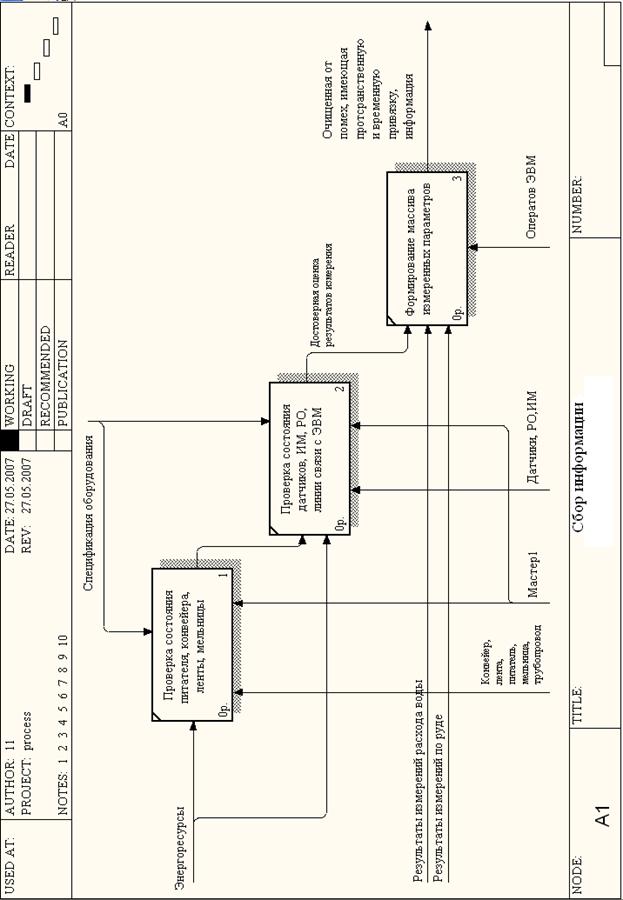

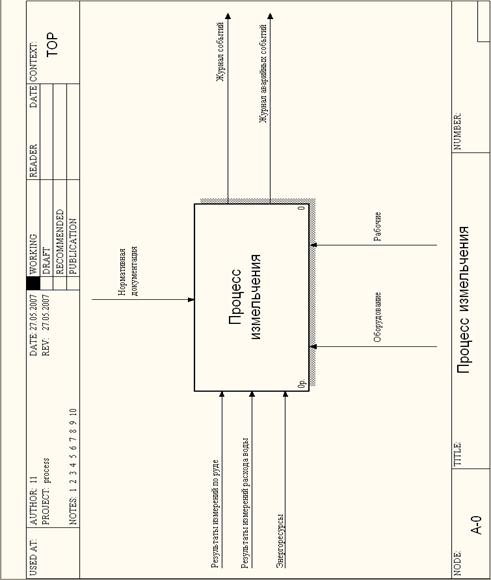

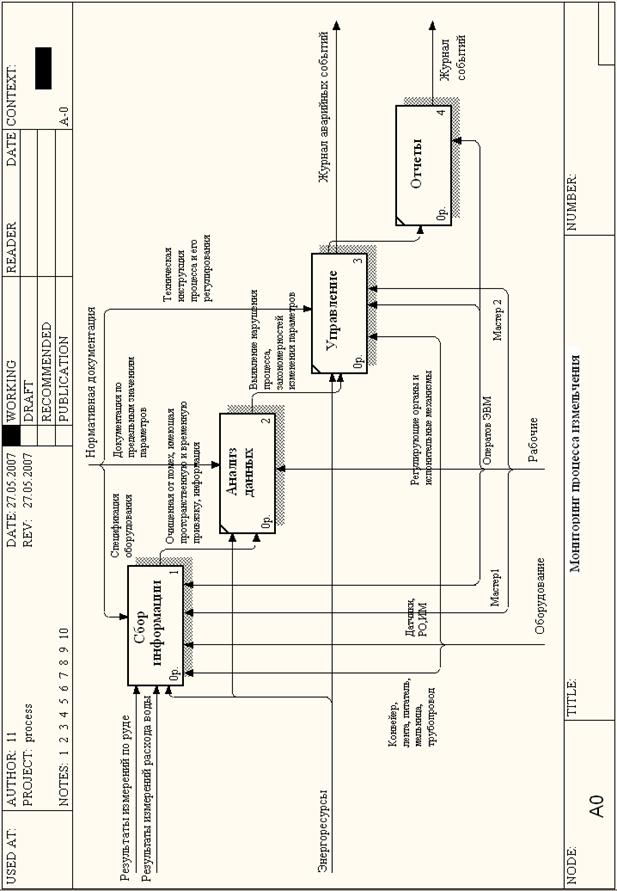

Построение функциональной системы

Обеспечение нормального функционирования системы включает в себя функции, ориентированные на решение задач управления, документального обоснования (оценки и обработки данных о технологических параметрах и аварийных ситуациях), контроля, направленного на предотвращение и устранение аварийных режимов работы модуля, анализ причин отклонения.

Мониторинг процесса осуществляется с периодичностью 0,5 с использованием датчиков. Он включает в себя контроль расхода воды и руды. Под мониторингом понимается не только сбор информации об объекте управления, но и регулировании параметров системы.

Анализ процесса включает в себя непосредственно диагностику процесса, осуществляемую с применением средств автоматизации с известной степенью достоверности, фиксацию выхода контролируемого параметра за допустимые границы и анализ возникновения причин аварийных и предаварийных ситуаций.

Документирование осуществляет сбор всей идущей информации с последующим отбором и хранением ее.

Инфологическая модель является семантической моделью данных, т.е. переходом от функциональной модели к базе данных и показывает, какой информацией должно быть обеспечено выполнение конкретных функций.

Информационно-логическая модель

Для систематизации и уменьшения объема данных о процессе нужно рассмотреть природу соответствующей информации. Наиболее важные параметры, используемые в обработке измерений, включают в себя:

§ Указатели на данные измерений (идентификатор);

§ Адрес входного порта измерительной информации;

§ Интервал выборки;

§ Коэффициенты перерасчета сигнала;

§ Параметры датчика;

§ Пороговые значения (полоса гистерезиса с первым и вторым сигнальными пределами);

§ Результат измерений до и после обработки.

Параметры описания объектов хранятся с БД процесса, которая представляет собой центральный элемент программного обеспечения управляющей системы. БД для автоматизированного управления процессом содержит для обработки следующей информации:

§ Параметры всех датчиков и исполнительных механизмов;

§ Параметры для расчета производных величин;

§ Определение возможных событий и соответствующих им реакций управляющих воздействий

§ Плановые показатели.

Доступ к БД процесса, запросы и протоколы

Доступ к информации, содержащейся в БД, выполняется с помощью трех основных операций, которые могут комбинироваться, - выбора, проекции и сортировки.

Выбор (selection) определяет операцию для извлечения из базы данных только записей, удовлетворяющих заданным критериям. В нашей системе должны быть:

§ Выборка по сигналу датчика т.е. выборка параметра расходомера воды и параметра расхода руды в мельницу по уровню шума в ней);

§ Выборка по типу ситуации (нормальный режим работы, предаварийный, аварийный);

Проекция (projection) – это список интересующих полей записи БД.

Сортировка (sorting) означает упорядочение выбранных записей в соответствии с критерием.

Сочетание трех основных операций порождает большое число вариантов обработки и анализа данных.

Операция по извлечению информации из БД называется запросом.

Формирование протоколов

Важнейшей функцией системы управления является быстрое выявление недопустимых режимов и оповещение об этом оператора. Каждое изменение состояния, классифицированное как аварийное, должно быть зафиксировано специальном файле – журнал аварий – с указанием времени события.

Специальный запрос – аварийный протокол – используется для поиска и вывода всех объектов БД, которые находятся в данный момент в аварийно состоянии.

Как заполняется журнал предаварийных/аварийных ситуаций

Протоколы обслуживания

Важной составляющей работы является техническое обслуживание приборов и оборудования:

§ Подготовка к запуску;

§ Поверка состояния;

§ Замена изношенных приборов;

§ Калибровка датчиков;

Очевидным решением является подготовка графиков планового обслуживания на определенный период, исходя из информации хранящейся в БД процесса.

Операции управления, выполняемые с использованием БД

В зависимости от режима работы различаются исполнительные команды:

§ Автоматический – управление с ЭВМ. В данной системе управления в БД хранятся указания на автоматические действия, которые выполняются в определенных ситуациях. Специальная таблица БД указывает, при каком значении некоторого параметра вызывается исполнительная команда.

§ Ручной – управление мастером на местном щите.

Проверка достоверности исходных данных

Для данной системы достоверность играет большую роль, так как ошибки во входных данных могут привести к некорректным управляющим действиям:

1. проверяем состояние оборудования;

2. величина входного сигнала лежит в пределах рабочего диапазона датчика (микрофон: 300-400Гц, расходомер: 0,5-10м3/ч).

Во избежание аварийных ситуаций определяют полосу гистерезиса вокруг порогового значения. Аварийный сигнал генерируется только тогда, когда входная величина превысит второе пороговое значение. Для того чтобы сбросить аварийный сигнал, входная величина должна снова пересечь первое пороговое значение. Новый аварийный сигнал может быть выработан после того, как второй порог будет достигнут снова.
